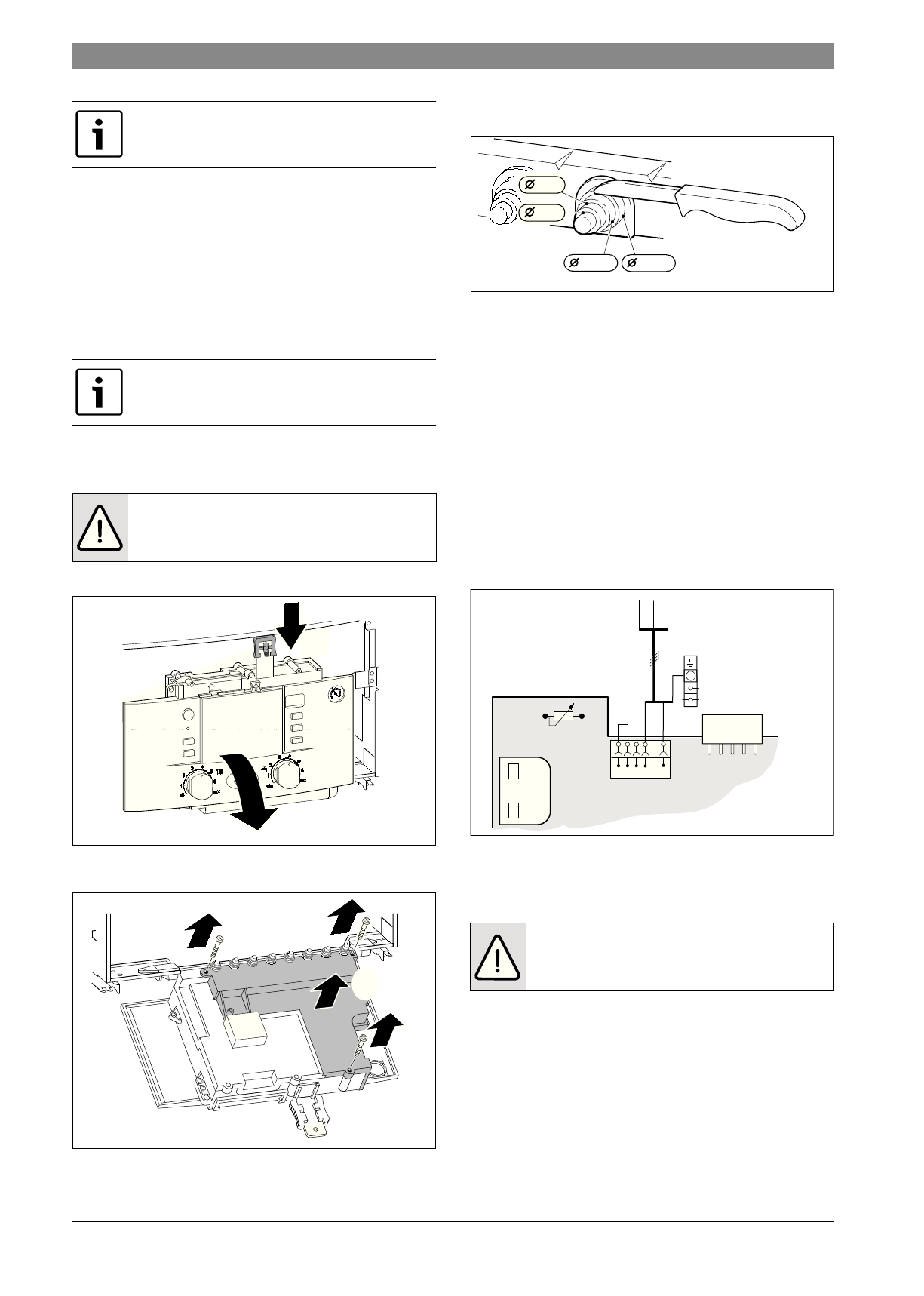

Подключение сетевого кабеля к котлу; Подключение дополнительных принадлежностей; Открыть модуль Heatronic - Bosch ZWBR 35 7738100259 - Инструкция по эксплуатации - Страница 21

20

 |

Электрические соединения

Condens 7000 W

6 720 807 047 (2013/03)

Двухфазная сеть (IT)

▶ Чтобы обеспечить достаточный ток ионизации, установить

сопротивление (№ для заказа 8 900 431 516) между нейтралью
и подключением защитного заземления.

-или-

▶ применяйте разделительный трансформатор № 969.

Предохранители

Котел оснащен тремя предохранителями. Они находятся на
печатной плате (



 рис. 6, стр. 12).

6.2

Подключение сетевого кабеля к котлу

Открыть модуль Heatronic

▶ Сдвиньте клипсу крепления вниз и опустите Heatronic.

Рис. 17

▶ Вывернуть винты, отсоединить кабель и снять крышку.

Рис. 18

▶ Для защиты от струй воды (IP) разгрузку от натяжения отрезать

всегда в соответствие с диаметром кабеля.

Рис. 19

▶ Вывести кабель через деталь разгрузки от натяжения и

соответствующим образом подключить.

▶ Закрепить кабель на фиксаторе для разгрузки от напряжения.

▶ Жестко подсоединить котел к клеммной колодке

распределительной коробки и подключить через разделитель с
минимальным расстоянием между контактами 3 мм (например,
предохранители, линейно-защитный автомат).

▶ Проложить кабели для подключения к сети потребителя (230 В

переменного тока, 50 Гц). Можно использовать следующие типы
кабелей:

• NYM-I 3 x 1,5 мм

2

 или

• HO5VV-F 3 x 0,75 мм

2

 (не в непосредственной близости к ванне

или душу или

• HO5VV-F 3 x 1,0 мм

2

 (не в непосредственной близости к ванне

или душу.

Рис. 20

6.3

Подключение дополнительных принадлежностей

Открыть модуль Heatronic

Для электрического подключения модуль Heatronic должен быть
откинут вниз и открыт со стороны подключения.

▶ Снять кожух (



 стр. 18).

Установка газовых настенных котлов в помещениях с
ванной или душем не разрешается.

Запасные предохранители находятся на обратной
стороне крышки (



 рис. 22).

BHИMAHИE:

Остатки кабеля могут повредить

Heatronic.
▶ Снимайте изоляцию с кабеля только вне Heatronic.

6 720 641 933-72.1O

2

1

1

1

1

2

6 720 641 933-86.1O

BHИMAHИE:

Остатки кабеля могут повредить

Heatronic.
▶ Снимайте изоляцию с кабеля только вне Heatronic.

5-7

6 720 612 259-30.1R

13-14

10-12

8-9

L

N

Ls Ns

LR

6 720 612 664-19.2O
