Электрические соединения

 |

21

6 720 807 047 (2013/03)

Condens 7000 W

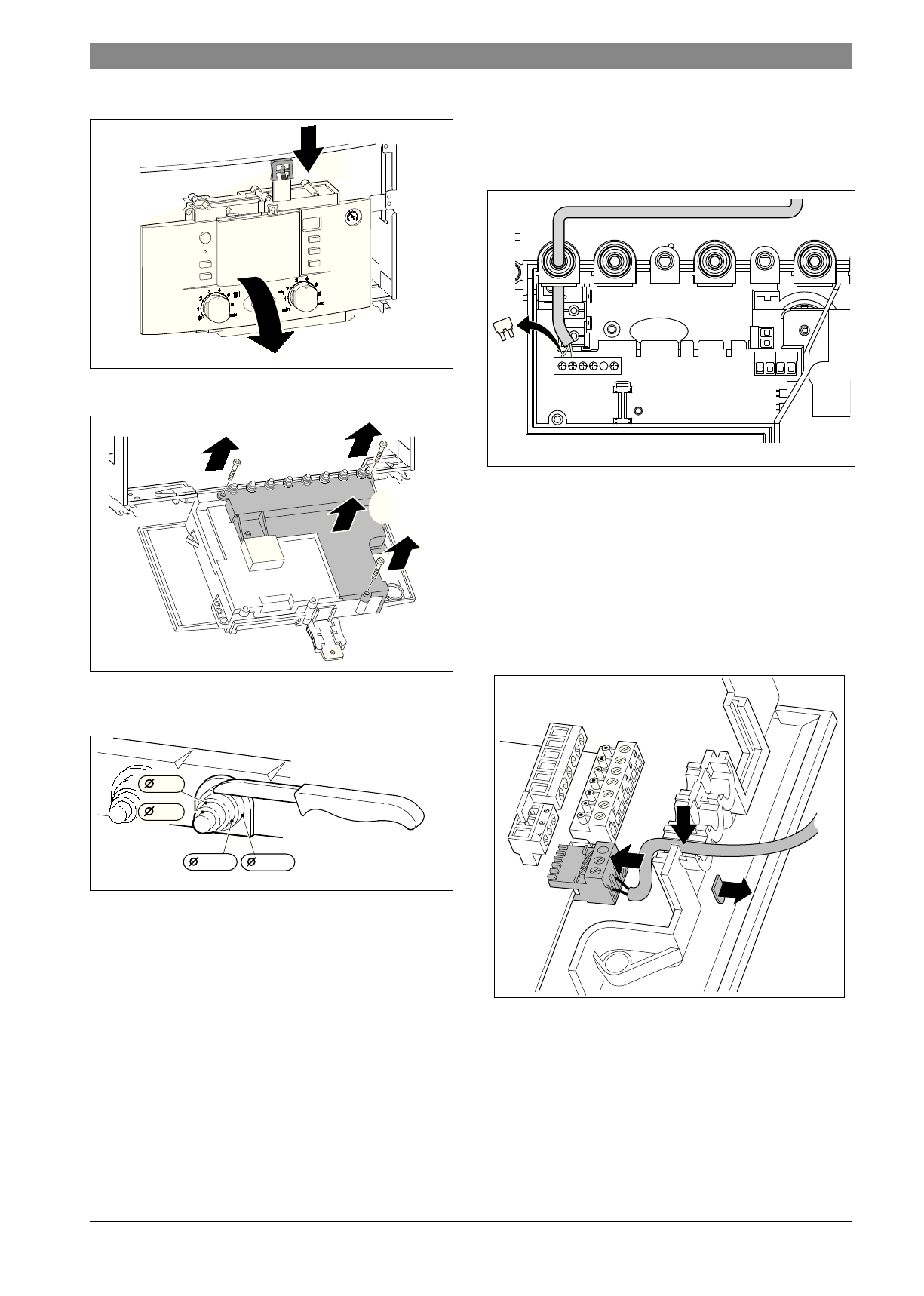

▶ Сдвиньте клипсу крепления вниз и опустите Heatronic.

Рис. 21

▶ Вывернуть винты, отсоединить кабель и снять крышку.

Рис. 22

▶ Для защиты от струй воды (IP) разгрузку от натяжения отрезать

всегда в соответствие с диаметром кабеля.

Рис. 23

▶ Вывести кабель через деталь разгрузки от натяжения и

соответствующим образом подключить.

▶ Закрепить кабель на фиксаторе для разгрузки от напряжения.

6.3.1 Подключение регулятора отопления или

дистанционного управления

Котел можно эксплуатировать только с регулятором Bosch.

Регуляторы отопления FW 100 и FW 200 могут быть также встроены
непосредственно спереди в Heatronic 3.

Установку и электрическое подключение см. в соответствующей
инструкции по монтажу.

Подключение регулятора 230-В-on/off

Регулятор должен быть рассчитан на сетевое напряжение (от
отопительного котла) и не должен иметь собственного заземления.

▶ Обрезать по размеру фиксатор для разгрузки от натяжения в

соответствии с диаметром кабеля.

▶ Вывести кабель через деталь разгрузки от натяжения и

соответствующим образом подключить регулятор к ST10:
– L к L

S

– S к L

R

▶ Закрепить кабель на фиксаторе для разгрузки от напряжения.

Рис. 24  Подключение (230 В AC, снять перемычку между L

S

 и L

R

)

6.3.2 Подключение бойлера

Бойлер косвенного нагрева с датчиком
температуры (NTC)

Бойлеры с датчиками температуры марки Bosch подключаются
непосредственно к электронной плате котла. Кабель со штекером
входит в комплект поставки бойлера.

▶ Отломить пластмассовое ушко.
▶ Вставить кабель датчика температуры бойлера.
▶ Подключить штекер к печатной плате.

Рис. 25  Разъем для подключения датчика температуры бойлера

(NTC)

6 720 641 933-72.1O

2

1

1

1

1

2

6 720 641 933-86.1O

5-7

6 720 612 259-30.1R

13-14

10-12

8-9

6 720 612 897-03.1O
