18

 |

Установка котла

Condens 7000 W

6 720 807 047 (2013/03)

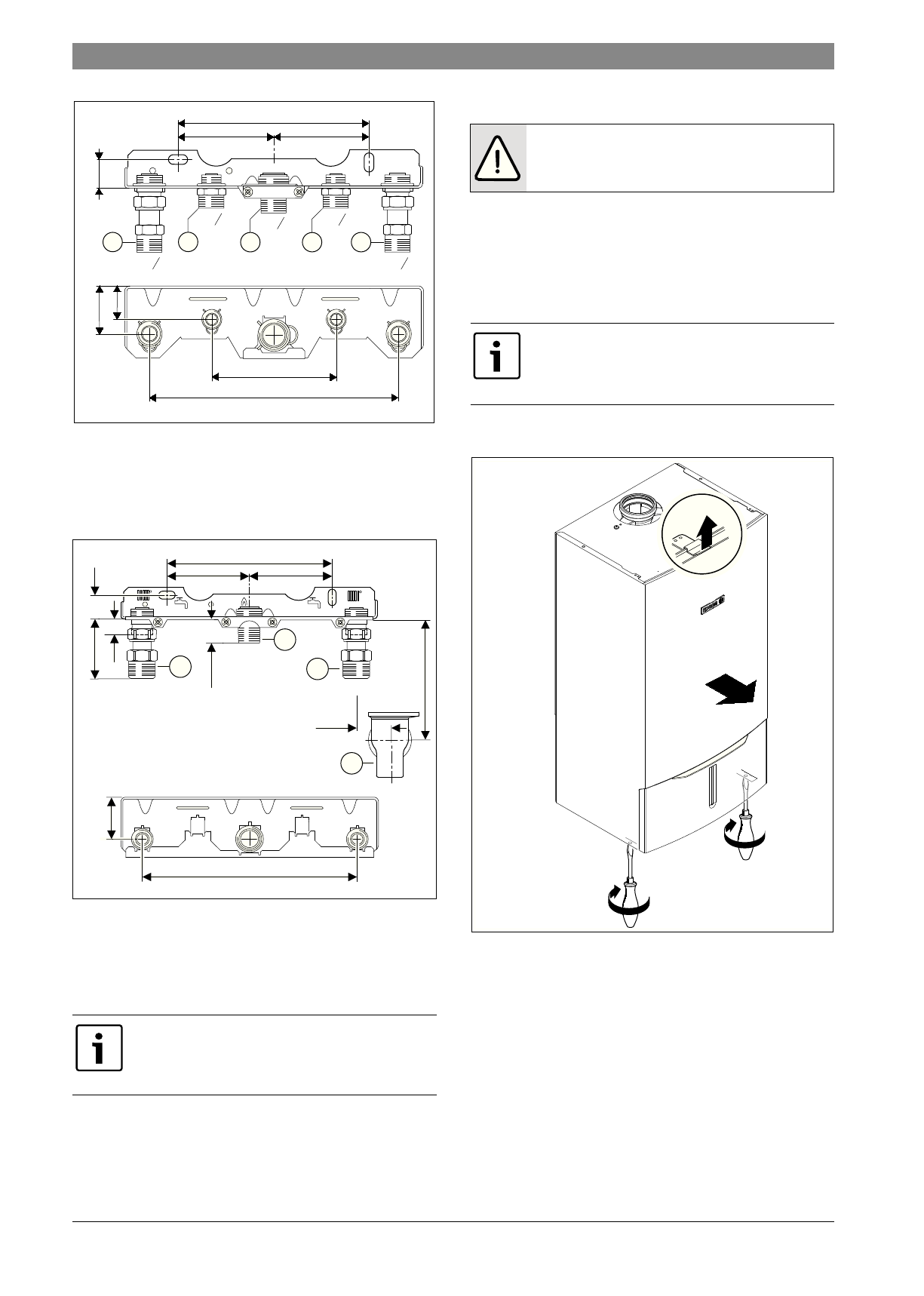

Рис. 11  Монтажная панель (ZWBR)

[1]

Подающая линия системы отопления

[2]

Подключение горячей воды

[3]

Подключение газа

[4]

Подключение холодной воды

[5]

Обратная линия отопительного контура

Рис. 12  Пример: монтажная панель № 759 ZBR

[1]

Подающая линия отопительного контура

[2]

Газ

[3]

Обратная линия отопительного контура

[4]

Конусный сифон (дополнительные принадлежности),
подключение DN 40

▶ Внутренний диаметр трубопровода для подвода газа определить

согласно инструкции DVGW-TRGI (природный газ) или,
соответственно, TRF (сжиженный газ).

▶ Чтобы наполнять и опорожнять систему, потребитель должен

установить в самой низкой точке системы кран для наполнения и
слива.

5.5

Монтаж котла

▶ Снять упаковку, соблюдая при этом приведенные на упаковке

указания.

▶ Проверить указанную на заводской табличке страну назначения и

соответствие вида газа, поступающего от газоснабжающего
предприятия (



 стр. 5).

Снятие кожуха

▶ Отвернуть винты.
▶ Приподнять верхнюю скобку и снять облицовку вперед.

Рис. 13

Подвеска котла

▶ Уложить уплотнения на подключения монтажной панели.
▶ Установить котел сверху на планку для подвески.
▶ Затянуть накидные гайки трубных подключений.

Обязательно следите за тем, чтобы крепления
трубопроводов скобами не располагались рядом с
котлом, иначе на резьбовые соединения придется
большая нагрузка.

GAS

VORLAUF

R‹CKLAUF

30

200

=

=

1

G

3 4

G

1 2

2

R

3 4

3

G

1 2

4

5

G

3 4

50

35

130
260

6 720 613 830-12.2o

=

=

R

3

/

4

6 720 612 664-07.3O

R 1

R 1

200

200

50

~45

~165

68,5

30

15

23,5

1

2

3

4

BHИMAHИE:

 Наличие грязи в трубопроводной сети

может привести к повреждению котла.
▶ Промыть трубопроводную сеть.

Закрепить облицовку двумя винтами для
предотвращения несанкционированного снятия
(электробезопасность).
▶ Всегда крепите облицовку этими винтами.

1

3

6 720 616 596-06.2O

1

2
