Электрические соединения

Condens 7000 W

6 720 807 047 (2013/03)

Бойлер косвенного нагрева с термостатом

▶ Обрезать по размеру фиксатор для разгрузки от натяжения в

соответствии с диаметром кабеля.

▶ Провести кабель через фиксатор для разгрузки от натяжения и

следующим образом подключить термостат бойлера к ST8:
– L к 1
– S к 3

▶ Закрепить кабель на фиксаторе для разгрузки от напряжения.

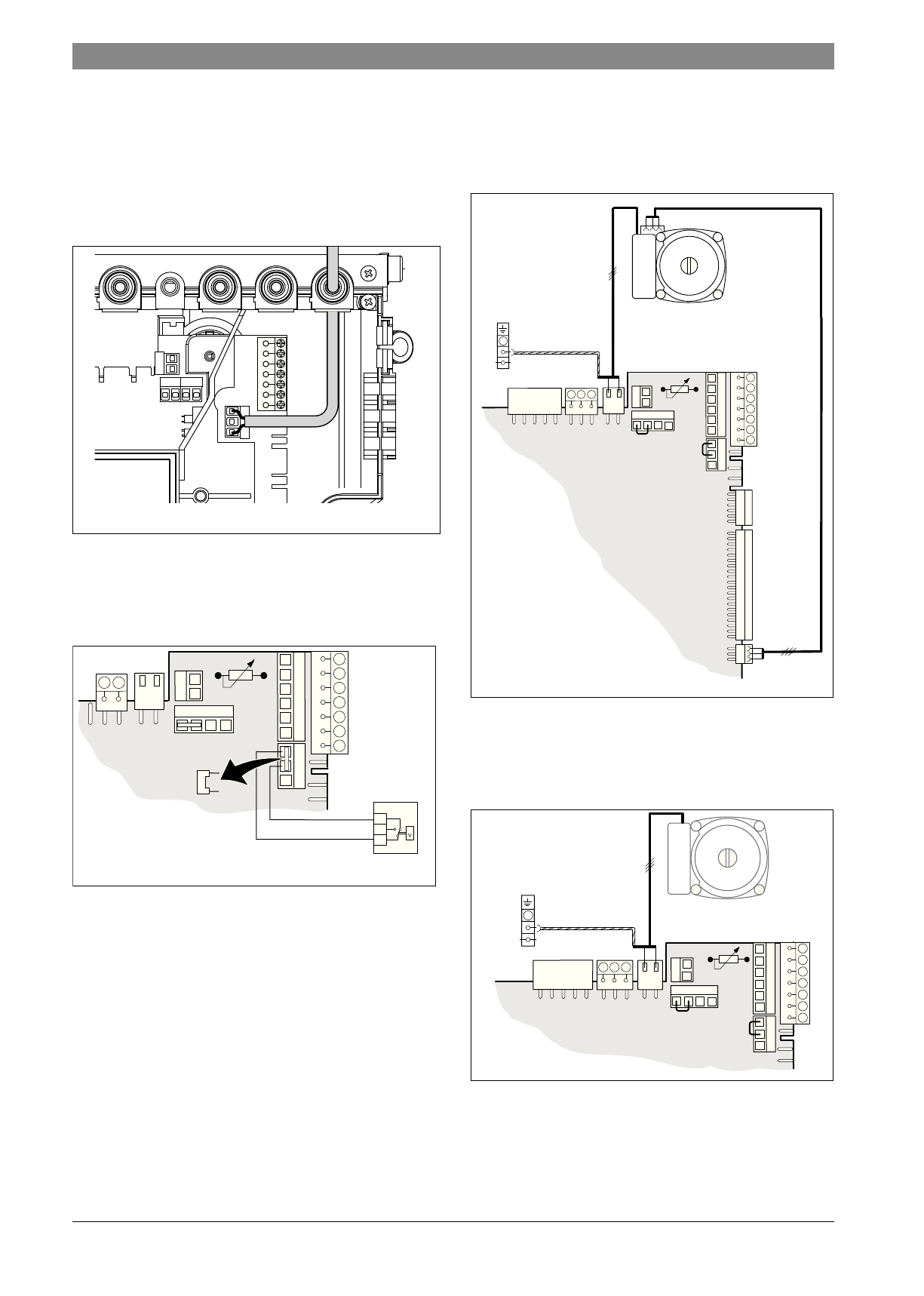

Рис. 26  Подключение термостата бойлера

6.3.3 Подключение реле контроля температуры TB 1

подающей линией контура теплых полов

Только для систем отопления «теплый пол» с непосредственным
гидравлическим подключением к котлу.

Рис. 27

При срабатывании реле контроля температуры отключаются
отопление и приготовление горячей воды.

6.3.4 Подключение электронного отопительного насоса,

дополнительная принадлежность

Электронный отопительный насос подключается непосредственно
на электронной плате котла. Кабель со штекером входит в комплект
принадлежностей.

Рис. 28

6.3.5 Подключение 3-скоростного отопительного насоса,

дополнительные принадлежности

3-скоростной отопительный насос подключается непосредственно
на электронной плате котла.

Рис. 29
