Измерение параметров дымовых газов
Condens 7000 W
6 720 807 047 (2013/03)
▶ Удалить пломбу с регулировочного винта газовой арматуры и
настроить содержание CO
2
или O
2
для минимальной
номинальной мощности.

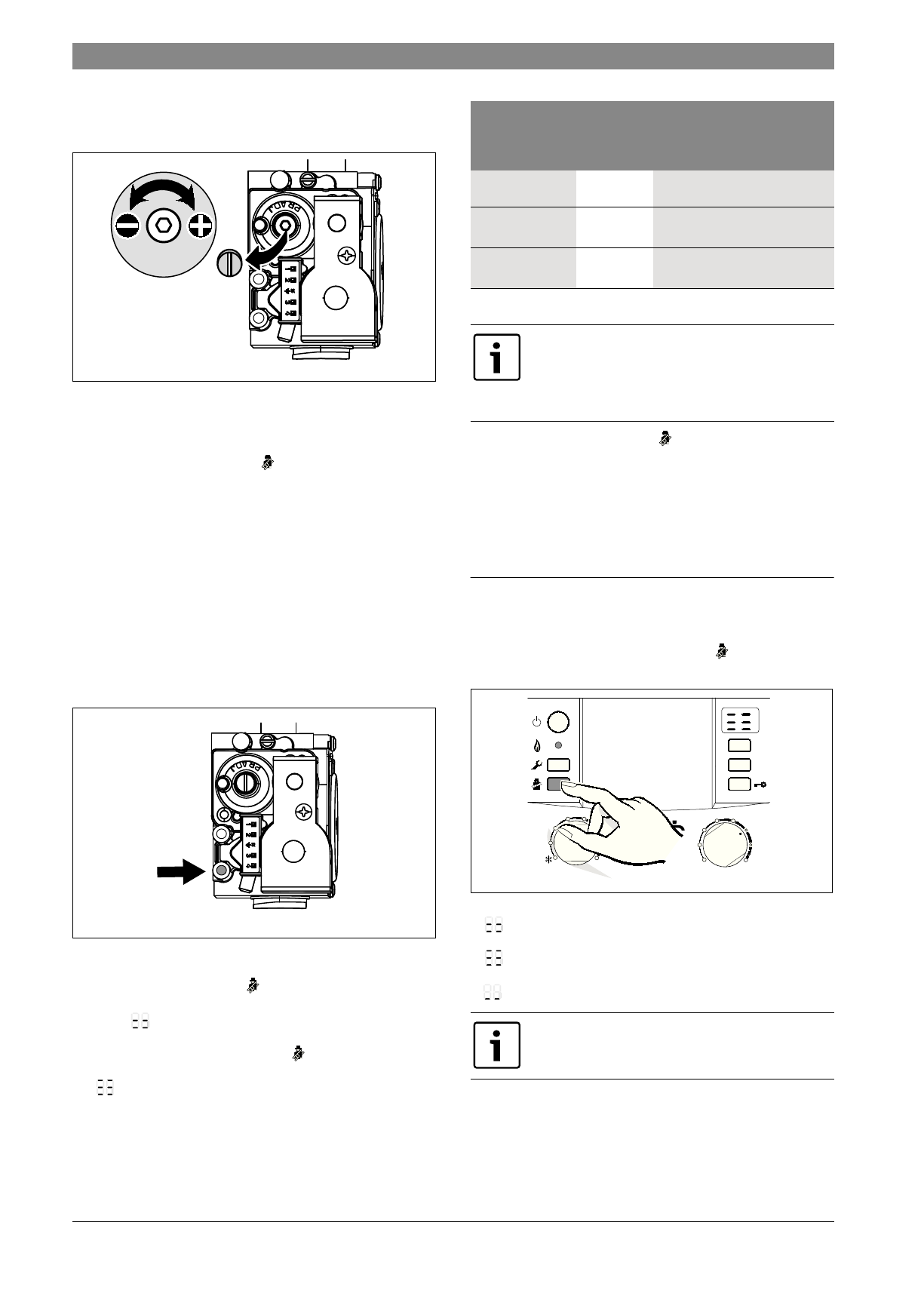

Рис. 56
▶ Снова проверить настройку при максимальном и минимальном
значении тепловой мощности и при необходимости
отрегулировать.
▶ Нажимать кнопку с трубочистом
столько раз, пока она не
погаснет.
На дисплее снова будет отображена температура подаваемой
воды.
▶ Внести значения CO
2
или O
2
в протокол ввода в эксплуатацию.
▶ Вынуть щуп из измерительного штуцера и установить заглушку.
▶ Опломбировать газовую арматуру и дроссельную газовую
заслонку.
▶ Снять наклейку для настройки ЕЕ.
9.3
Проверка сетевого давления газа
▶ Выключить котел и закрыть газовый кран.
▶ Отвернуть винт на штуцере для измерения присоединительного
давления истечения газа и подключить манометр.
Рис. 57
▶ Открыть газовый кран и включить котел.
▶ Нажать кнопку с трубочистом
до ее загорания.
На дисплее попеременно появляется температура подающей
линии и
=
максимальная заданная отопительная
мощность
.
▶ Коротко нажать кнопку с трубочистом
.
Дисплей попеременно показывает температуру подающей линии
и
=
максимальную номинальную мощность
.
▶ Требуемое давление подаваемого газа проверить по таблице.
▶ Нажимать кнопку с трубочистом
столько раз, пока она не
погаснет.
На дисплее снова будет отображена температура подаваемой
воды.
▶ Выключить котел, закрыть газовый кран, отсоединить манометр и
завернуть винт.
▶ Установить облицовку на прежнее место.
10
Измерение параметров дымовых газов
10.1 Кнопка с изображением трубочиста
Нажимая кнопку с изображением трубочиста
пока она горит,
можно выбрать следующие характеристики котла:
Рис. 58
•
=
максимальная настройка мощности нагрева
•
=
максимальная номинальная мощность
•
=
минимальная номинальная мощность
6 720 614 090-22.3O
6 720 614 090-34.2O
Вид газа
Номи-
нальное
давление
[мбар]
Допустимый диапазон
давления при макс.
номинальной тепловой
мощности [мбар]
Природный газ H
(23)
13
10,5 - 16
Сжиженный газ
(пропан)
37
25 - 45
Сжиженный газ
(бутан)
29
(28 - 30)
25 - 35
Таб. 17
При сетевом давлении ниже или выше указанных
значений вводить в действие котел запрещается.
Определить причину и устранить неисправность.
Если это невозможно, то перекрыть подачу газа в
котел и уведомить предприятие по газоснабжению.
В Вашем распоряжении 15 минут, чтобы измерить
значения. После этого котел переключится снова в
обычный режим работы.
max
1
2
3
4
5
6
eco
reset
6 720 615 065-18.1O
max
1
2
3
4
e
6
min
