6
2.
Назначение и принцип работы
Сплит-система состоит из внутреннего и наружного блоков, предназначена для изменения,
регулирования и поддержания заданной температуры воздуха в помещении. Принцип дей-
ствия основан на переносе тепла из помещения на улицу (и наоборот). Перенос тепла достига-
ется за счет изменения агрегатного состояния хладагента (R410A) из жидкого в газообразное
во время его движения между теплообменниками (состоящими из медных трубок и алюмини-
евых ребер (ламелей) внутреннего и наружного блоков. Для движения хладагента применя-
ется компрессор и устройство дросселирования. В свою очередь, движение воздуха через
теплообменники обеспечивается вентиляторами с электромоторами. Управление системой
осуществляется электронным блоком управления.

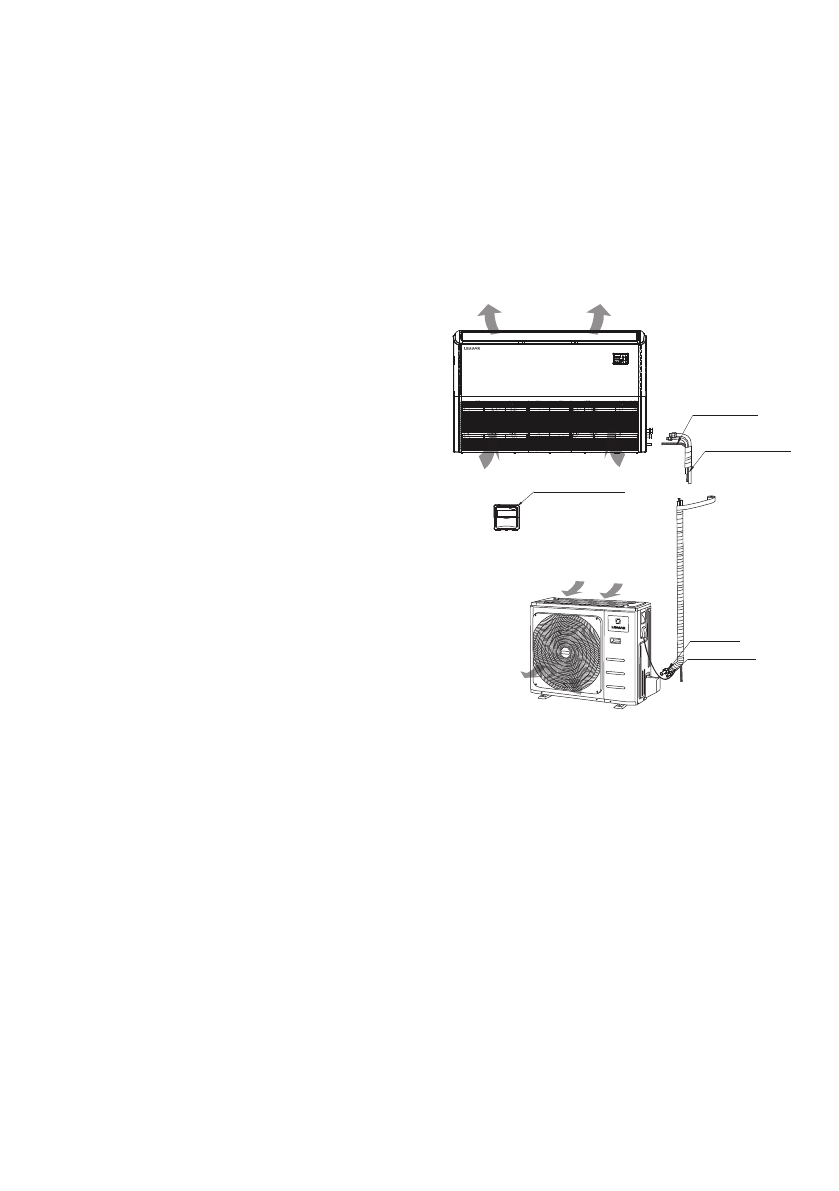

Состав сплит-системы
Внутренний блок:
корпус, теплообменник,
электромотор, вентилятор, электронный блок
управления.
Наружный блок:
корпус, теплообменник,
электромотор, вентилятор, компрессор, элек-
тронные компоненты.
В процессе монтажа внутренний и наружный
блоки соединяются медными трубами и кабе-
лем связи (сторонних производителей)
Принцип работы кондиционера в режиме охлаждения
Работа кондиционера в режиме охлаждения основана на переносе тепла из помещения за его
пределы (на улицу). Соответственно, производительность кондиционера может увеличивать-
ся или уменьшаться с увеличением или уменьшением температуры воздуха снаружи. При от-
рицательных значениях температуры наружного воздуха производительность кондиционера
очень сильно падает. Используйте опцию «Зимний Комплект», если кондиционер будет часто
работать на охлаждение при низких температурах.
Функция защиты от обмерзания
При работе в режиме охлаждения, если температура внутреннего теплообменника опуска-
ется ниже 0 °С, микропроцессор кондиционера отключит компрессор кондиционера. Данная
функция поможет защитить кондиционер от повреждений и поломок в случае недостатка газа
в системе.
Забор воздуха
Выход воздуха
НАРУЖНЫЙ БЛОК
ВНУТРЕННИЙ БЛОК
Забор воздуха
Выход воздуха
Дренажная труба
Соеденительные трубы
Газовая труба
Жидкостная труба
Проводной пульт управления
