33
14.
Установка наружного блока
Меры предосторожности
•
Не устанавливайте блок на открытом солнце, а также вблизи отопительных приборов.
•
Если установка блока в таком месте неизбежна, закройте его защитным экраном.
•
Если блок будет устанавливаться на побережье или на большой высоте, т.е. в местах, где
дует сильный ветер, необходимо устанавливать его вдоль стены, чтобы обеспечить нор-
мальные условия работы блока.
•
При необходимости используйте экран.
•

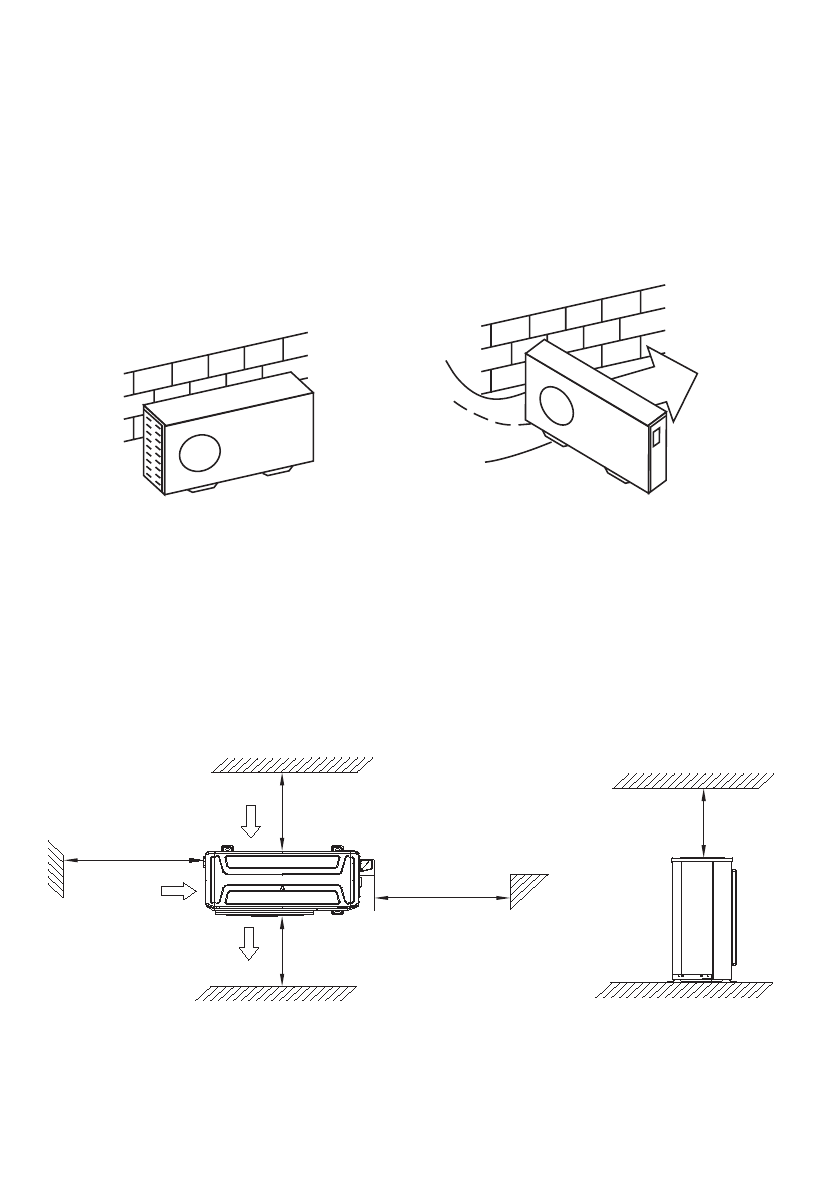

При очень сильном ветре необходимо предотвратить задувание воздуха в наружный блок.
Сильный ветер
Неправильно
Правильно
•
Наружный и внутренний блоки должны располагаться как можно ближе друг к другу.
Сервисное пространство для наружного блока
Во избежание снижения эффективности из-за ограниченного притока или циркуляции возду-
ха, по возможности удалите расположенные вблизи блока препятствия. Минимальные рассто-
яния между наружным блоком и препятствиями, показанные на монтажных схемах, могут от-
личаться от расстояний в условиях монтажа в герметичном помещении. Необходимо оставить
открытый доступ в двух направлениях из трех (A,B,C).
(Стена или препятствие)
>300 мм
>300 мм
Забор воздуха
Выпуск воздуха
Технологический
зазор
>600 мм
>2000 мм
>600 мм
B
A
C
Забор
воздуха
