Дренажный
трубопровод
Направление
потока воды
Направление
потока воды
Направление
потока воды
Направление
потока воды
Направление
потока воды
Направление
потока воды
Направление
потока воды
Направление
потока воды
Направление
потока воды
Дренажный
трубопровод
Дренажный
трубопровод
Тройник
Тройник
Тройник
•
Если дренажная труба слишком длинная, лучше проложить ее часть, находящуюся внутри
помещения, через защитную трубу для предотвращения ее провисания.
•
Конец дренажной трубы должен быть выше земли или нижней точки дренажа как минимум
на 50 мм, он не должен находиться в воде.
•
Если дренаж выводится непосредственно в фановую трубу, необходимо изогнуть трубу,
чтобы обеспечить наличие гидрозатвора, препятствующего проникновению неприятных за-
пахов в помещение через дренажную трубу.
Пробка
Внутренний
блок
Более 50 мм
Более 25 мм
Гидрозатвор

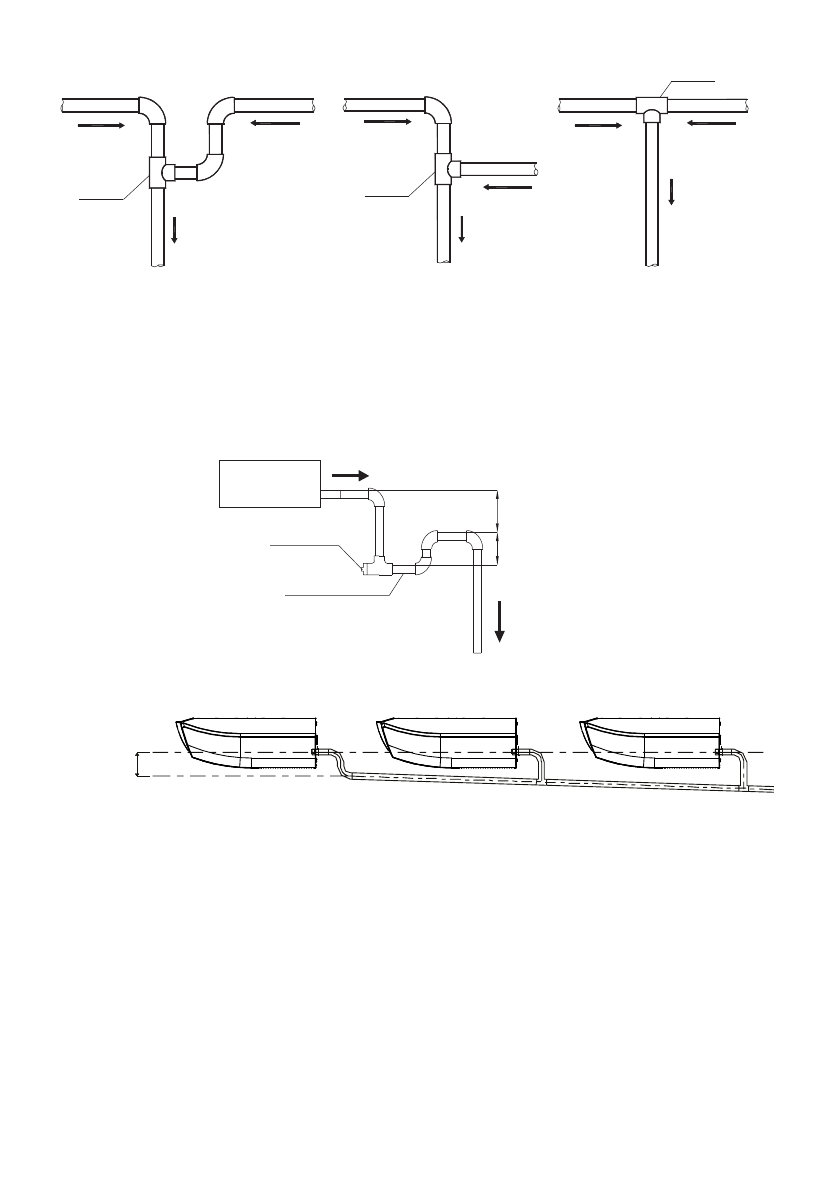

4. При подключении нескольких кондиционеров к одной дренажной системе, установите
трубы, как показано на следующем рисунке.
≥100 мм
Правильная установка дренажного трубопровода не вызовет обратного перетока воды во вну-
тренний блок. Неверная установка может привести к каплепадению конденсата из внутренне-
го блока из-за перетока воды.
Проверка дренажа
1. Убедитесь в отсутствии препятствий по длине дренажной трубы. В строящихся зданиях эту
проверку необходимо выполнить до зашивки потолка.
2. Залейте в ванночку внутреннего блока около 2000 мл воды через трубку.
3. Включите питание и запустите кондиционер в режиме охлаждения. Прислушайтесь к звуку
от дренажной трубы. Убедитесь в том, что вода сливается (учитывая длину дренажной
трубы, вода может появиться с задержкой примерно на 1 минуту), проверьте герметичность
соединений.
Внимание!
В случае обнаружения неисправности ее необходимо немедленно устранить.
