Установка внутреннего блока
Выбор места
Убедитесь, что:
•
Оборудование правильно подобрано для работы в данном помещении.
•
Потолок горизонтальный и его конструкция выдерживает вес оборудования.
•
Место может обеспечить установку, дальнейший осмотр и техническое обслуживание обо-
рудования.
•
Есть возможность организовать дренаж воды
•
Длинны труб и перепад высот фреонопроводов не превышают максимально допустимых
значений.
•
Входящим и исходящим воздушным потокам ничего не препятствует. Наружный воздух не
оказывает сильного влияния на температуру в помещении.
•
Воздушный поток охватывает все помещение.
•
Оборудование установлено вдали от мощных источников тепла.
Установка в следующих местах может повлечь за собой повреждение оборудования:
•
Местах с повышенной влажностью.
•
Местах повышенного содержания в воз духе жиров и масел.
•
Местах повышенного содержания в воз духе соли (например, на побережье).
•
Местах повышенного содержания в воз духе едких веществ, например, сульфидов.
•
Местах неустойчивого электропитания или рядом с оборудованием, создающим помехи
в электросети.
•
Местах подвергающихся сильной вибрации.
В случае затруднений проконсультируйтесь с местным дилером.

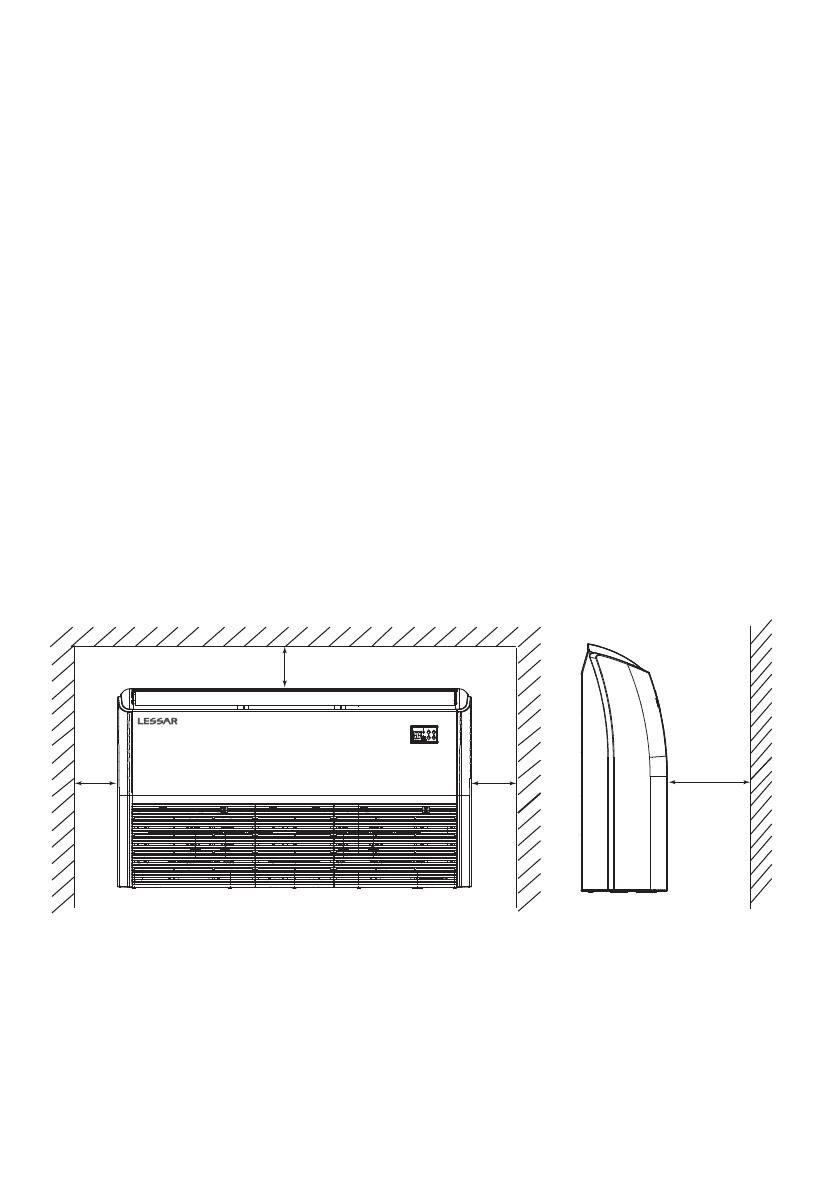

Сервисное пространство для внутреннего блока
≥ 35 м
м
≥ 35 м
м
≥1000 м
м
≥ 35 мм
Перед установкой
Пожалуйста, проверьте надежность внутренних креплений. Если крепления где-то ослабло,
подтяните.
Перед началом монтажа снимите крышки на внутреннем блоке. Крышки вставляются в пазы на
боковой поверхности и крепятся саморезами.
