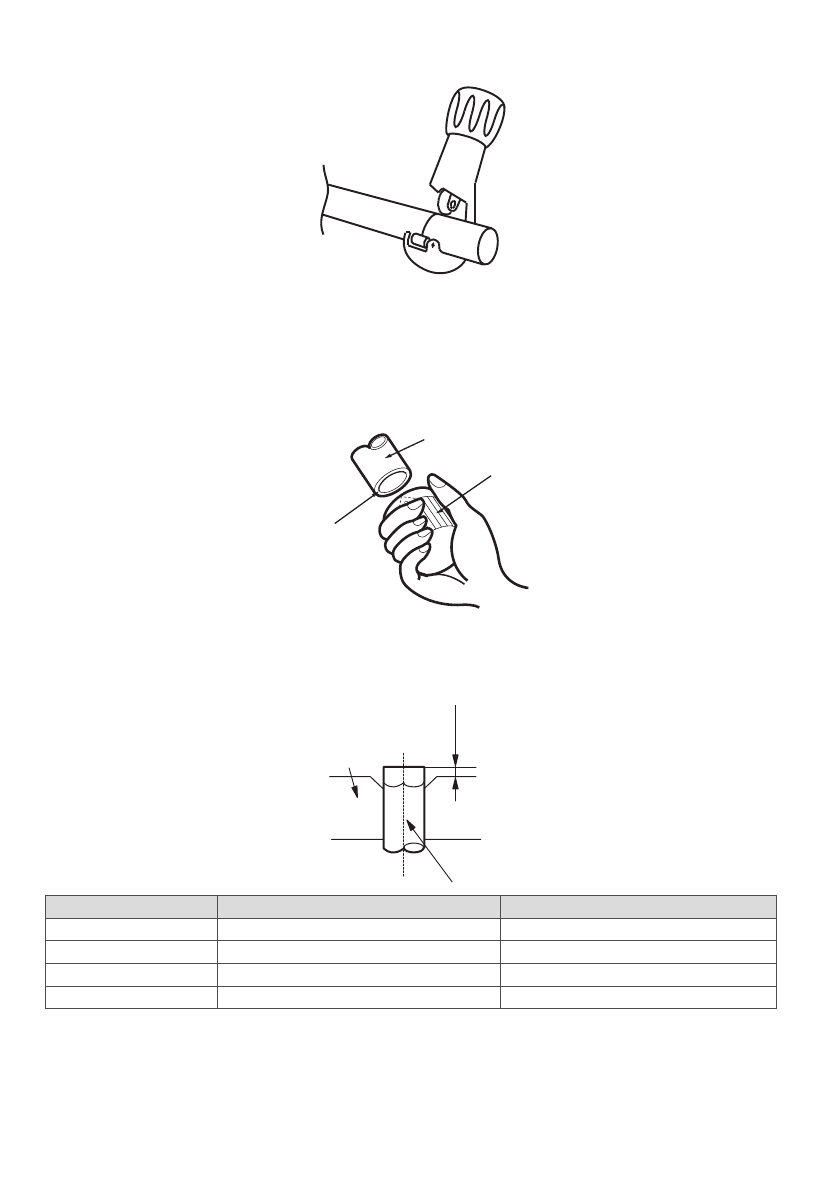

Отрежьте кромку трубы труборезом.
Внимание!
Не используйте ножовку или лобзик для резки трубы. Это может привести к поломке
оборудования из-за попадания опилок в трубопровод.
•
Обработайте кромку трубы римером. Держите трубу кромкой вниз во избежание попадания
опилок в трубу.
Труба
Ример
Кромка трубы
•
Для развальцовки можно использовать развальцовщик ручного типа.
•
На конец трубы установите специальную муфту (планку) держателя так, чтобы кончик трубы
был установлен на расстоянии «А».
"
A"
Планка
Медная
труба
Диаметр трубы, мм
Максимальное расстояние «А», мм
Минимальное расстояние «А», мм
6,35
1,3
0,7
9,53
1,6
1,0
12,7
1,8
1,0
15,88
1,9
1,0
•
Поместите муфту (планку) держателя в приспособление для развальцовки. При завинчива-
нии винта конус развальцовывающего устройства, оказывает механическое воздействие на
внутреннюю поверхность трубы, деформирует ее до воронкообразной формы с углом скоса
равным 45°.
