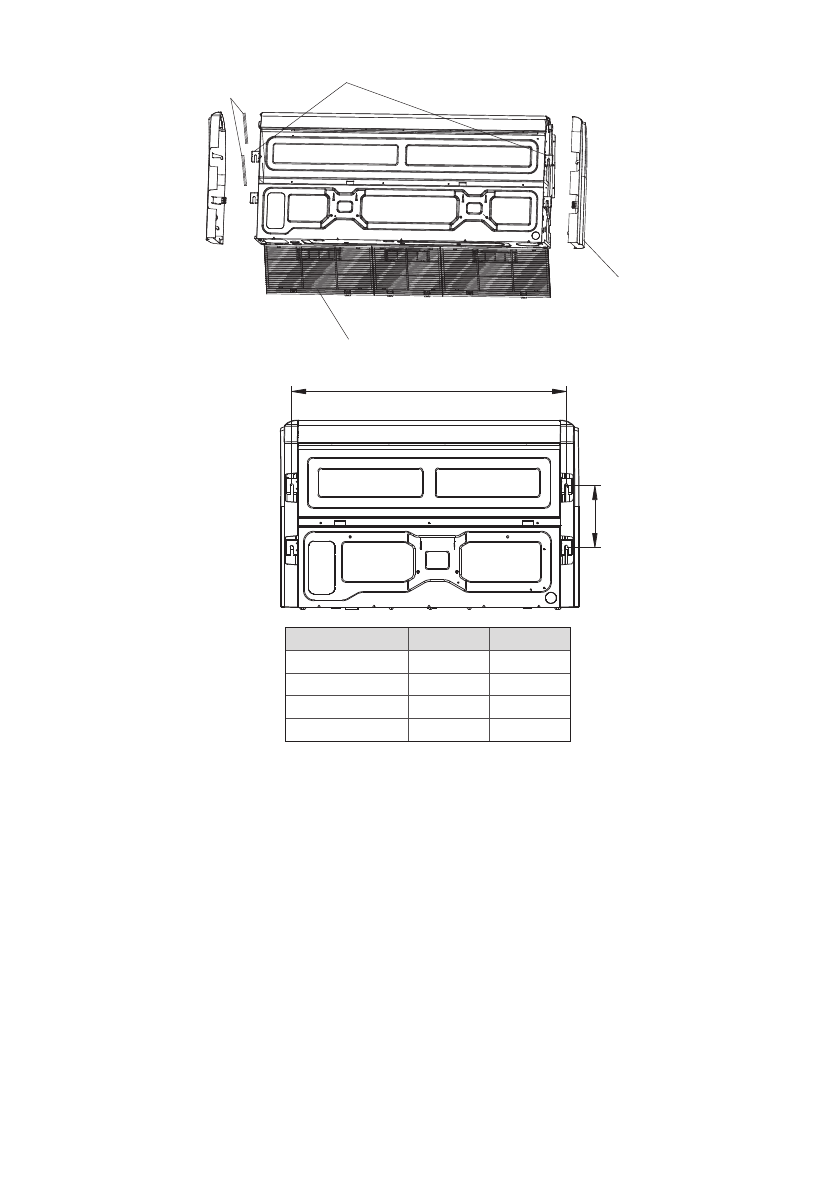

Боковая планка
Защитная решетка
Места крепления к потолку
Болты крепления
D
E
Модель
D, мм
E, мм
LS-HE36TMA4
1200
220
LS-HE36TMA4A
1565
220
LS-HE48TMA4
1565
220
LS-HE55TMA4
1565
220
Установка под потолком
•
Подготовьте потолок (убедитесь в его горизонтальности).
•
Отмерьте необходимую длину трубопровода, трубки отвода конденсата и проводов.
•
Для уменьшения вибрации усильте потолок там, где это необходимо.
•
При установке помните, что нельзя монтировать внутренний блок так, чтобы его верхняя
часть соприкасалась с основным перекрытием. Если проигнорировать это правило, при ра-
боте будут возникать вибрации и шум.
•
Определите места отверстий для подвесов так, чтобы они совпадали с отверстиями на мон-
тажной панели.
•
Просверлите 4 отверстия
∅
12 мм и глубиной 50–55 мм в выбранных местах. Обязательно
держите сверло под углом 90° к потолку. Затем закрепите в них подвесы (шпильки, крюки
и т.п.).
•
Закрутите равномерно 4 шестигранные гайки на подвесах для ровной горизонтальной уста-
новки блока.
•
Для проверки горизонтальности установки блока используйте уровень.
