41
•

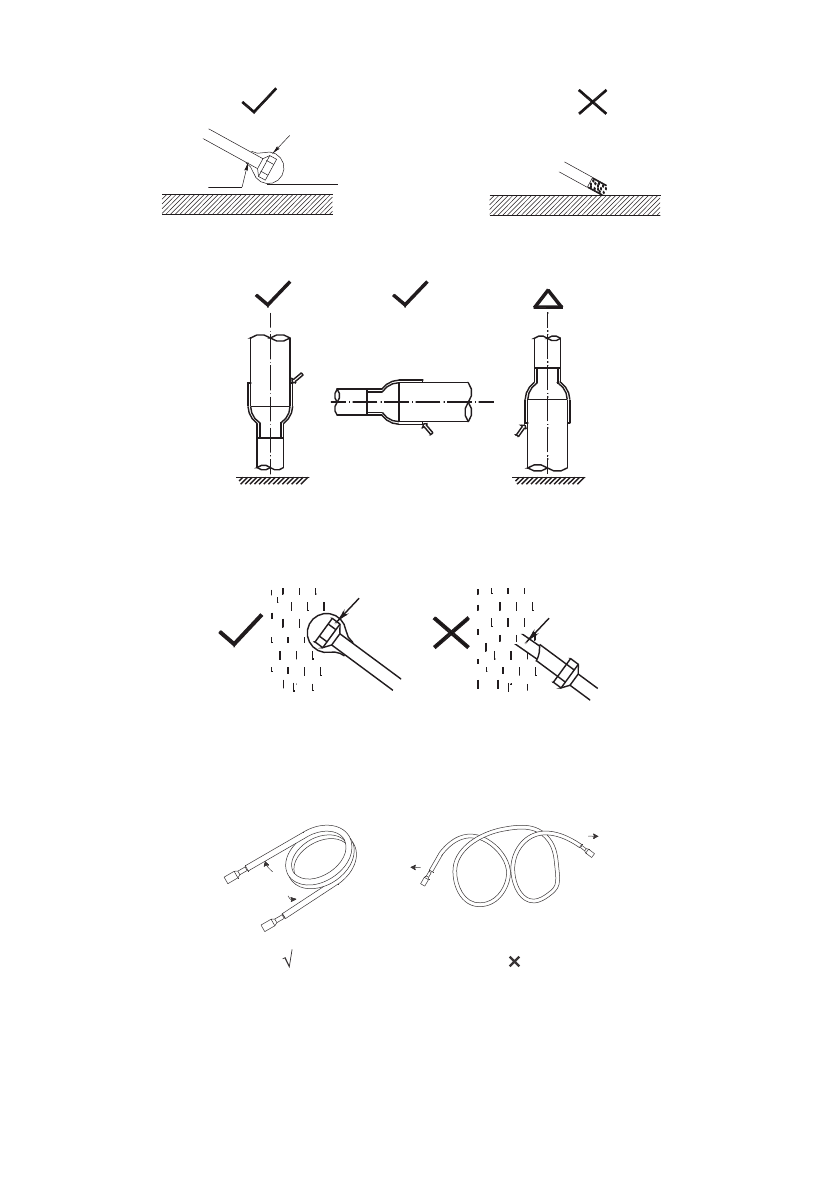

Не кладите трубу прямо на землю или грязную поверхность.
Монтажный скотч или крышка
Скотч
Пол
Пол
Не прикасайтесь
к поверхности
пола
•
Отрезайте трубу и удаляйте заусеницы, направив обрабатываемый конец вниз.
Расположение
внизу
Расположение
вверху
Пайка
Пайка
•
Убедитесь, что концы труб герметично заглушены и во время дождя вода не попадает
внутрь магистрали.
Крышка,
скотч
Дождь
Подготовка трубы
Главной причиной утечек хладагента является некачественное соединение трубопроводов.
Аккуратно и качественно выполняйте подготовку труб.
•
Измерьте необходимую длину соединительной трубы и кабеля.
Для увеличения длины разогните трубу
•
Отрежьте трубу. Предусмотрите дополнительное расстояние со стороны наружного блока.
Труба не должна идти внатяг.
•
Удалите заусенцы с трубы с помощью риммера. Для этого опустите зачищаемый конец
трубы вниз, чтобы заусенцы не попали внутрь трубы. Вращая риммер, полностью удалите
заусенцы с трубы.
