25

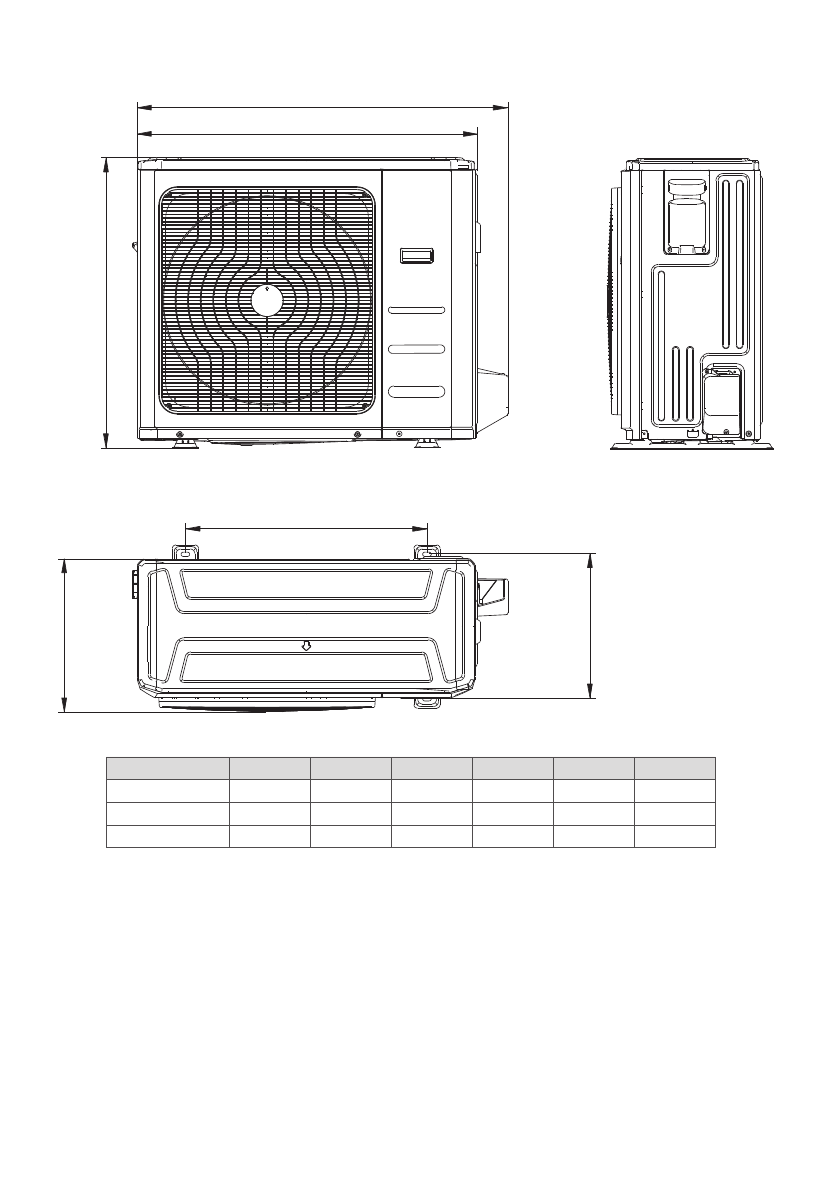

Наружные блоки
W1
W
H
A
B
D
Модель
W, мм
D, мм
H, мм
W1, мм
A, мм
B, мм
LU-HE36UMA4
946
410
810
1030
673
403
LU-HE36UMA4A
946
410
810
1030
673
403
LU-HE48UMA4
946
410
810
1030
673
403
