46

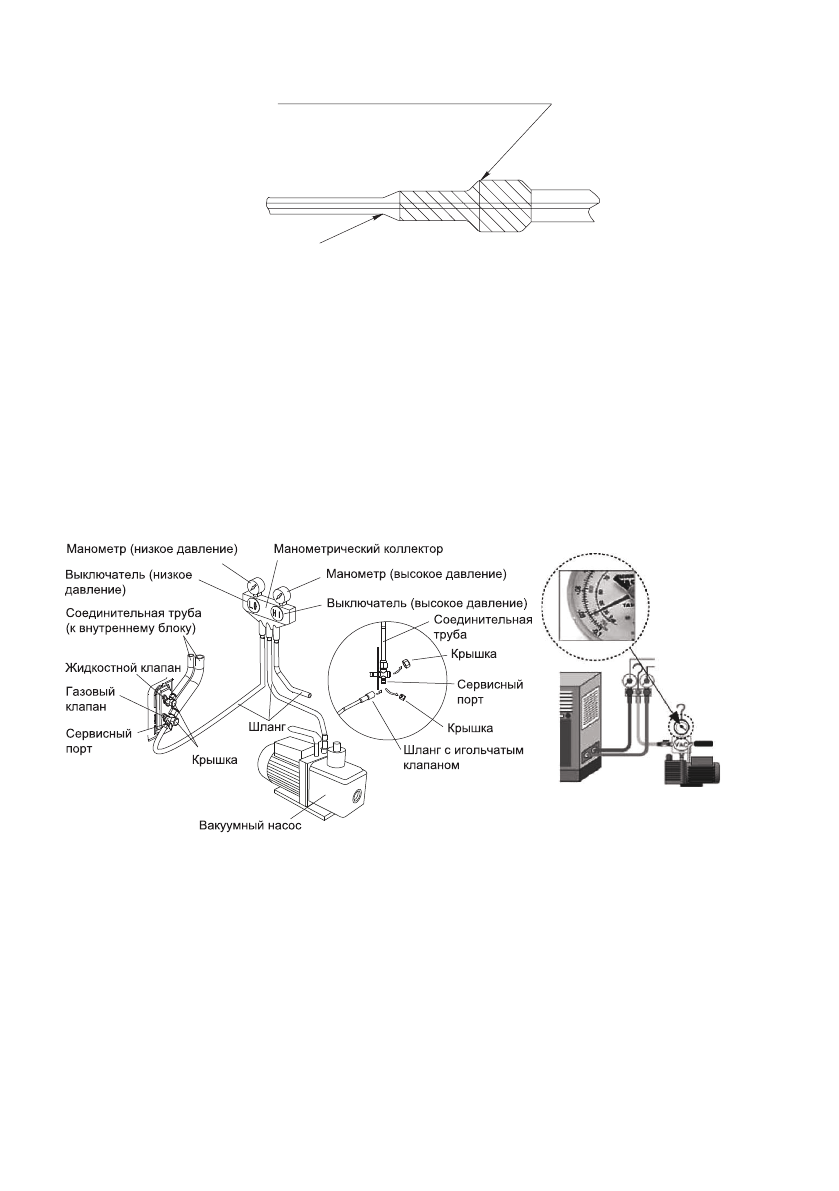

Теплоизоляция
Слои изоляции должны заходить
друг на друга
Место стыка должно быть
заизолировано полностью
Теплоизоляцию закрепите монтажным скотчем.
Изоляция трубопровода отвода конденсата
Весь трубопровод отвода конденсата необходимо изолировать, иначе на внешней поверхно-
сти трубы может образовываться конденсат.
Вакуумирование и проверка на утечку
Внимание! При работе с R410A требуется обязательное удаление воздуха двухсту
-
пенчатым вакуумным насосом!
Используйте правильное оборудование при работе.
Рекомендации по использованию манометрического коллектора см. в руководстве по эксплу-
атации заправочной станции.
Манометр низк. давл.
Манометр выс. давл.
Манометрический
коллектор
Сервисный
порт
Вакуумный
насос
Клапан
Назначение вакуумной сушки
•
Устранение влаги в системе, чтобы предотвратить окисление масла и медных труб. Так же
влага может сконденсироваться и замерзнуть в тонком месте фреонопровода, что может
привести к выходу из строя системы.
•
Устранение неконденсируемого газа (воздуха) в системе, присутствие воздуха может при-
вести к колебаниям давления и плохому теплообмену во время работы системы.
