54
18.

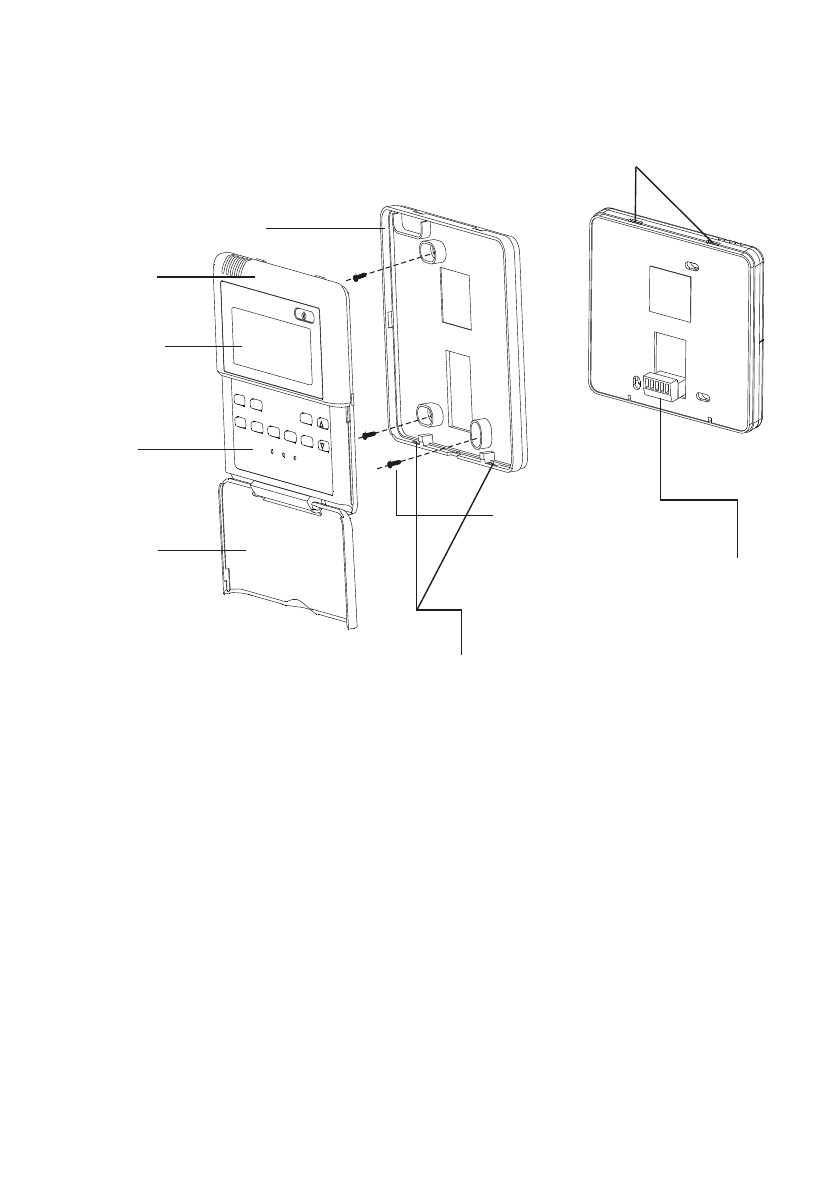

Подключение пульта управления
Подцепите отверткой крышку пульта ДУ и снимите ее.
Задняя крышка
Передняя
крышка
Экран LCD
Кнопки
управления
Защитная
крышка
Аккуратно тонкой отверткой нажмите
на язычок и откройте панель
Клеммная колодка для
подключения проводов
Винты крепления
внутреннего корпуса
Пазы
Примечания
•
Не заворачивайте винты слишком туго, иначе крышка может продавиться или сло
-
маться ЖК-дисплей.
•
При установке крышки пульта ДУ будьте внимательны, чтобы не перекусить про
-
вода.
Установка на стену
Перед установкой пульта ДУ выполните скрытую проводку 3-жильного кабеля в точку, соот-
ветствующую середине верхней кромки пульта ДУ.
При монтаже на твердых вертикальных поверхностях используйте дополнительную монтаж-
ную коробку
LZ-UPW4-box
(опция, артикул 000115871).
Информацию о подключении проводов смотрите на схеме подключения.
Примечания
•
Не заворачивайте винты слишком туго, иначе крышка может продавиться или сло
-
маться ЖК-дисплей.
•
При установке крышки пульта ДУ будьте внимательны, чтобы не перекусить про
-
вода.
