34

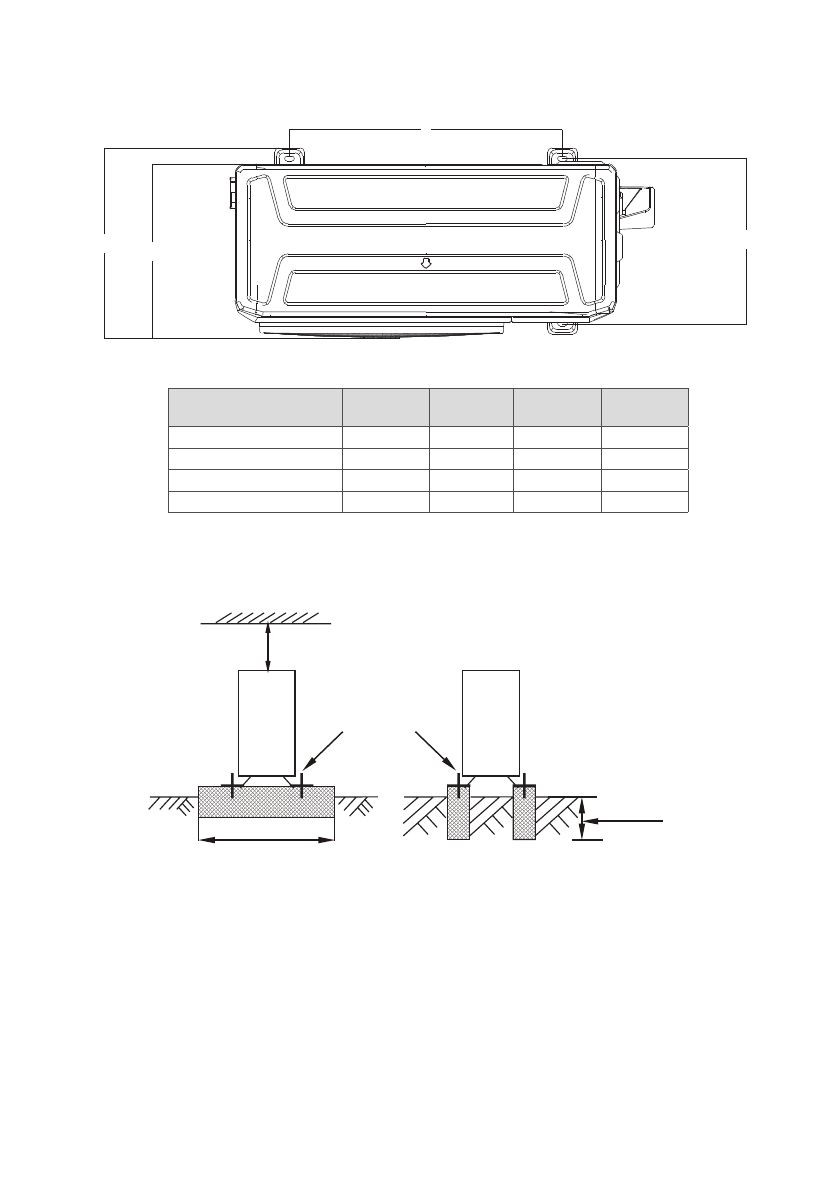

Шаг болтов
A
B
D
C
Производительность
(кБТЕ/ч)
D, мм
A, мм
B, мм
C, мм
LU-HE36UMA4
410
673
403
455
LU-HE36UMA4A
410
673
403
455
LU-HE48UMA4
410
673
403
455
LU-HE55UMA4
415
634
404
457
Перемещение и установка
•
Закрепите наружный блок с помощью анкерных болтов (M10)
Зафиксировать
болтом
Необходимая
ширина
Глубина
фундамента
>60 см
•
При подъеме агрегата на стропах необходимо соблюдать осторожность, так как центр тяже-
сти агрегата не совпадает с его геометрическим центром.
•
Не закрывайте воздухозаборные устройства наружного блока во избежание повреждения
агрегата.
•
Никогда не прикасайтесь к вентилятору руками или другими предметами во время работы
блока.
•
Не наклоняйте блок более чем на 45° и не кладите на боковую сторону.
•
Надежно зафиксируйте опоры блока болтами во избежание его опрокидывания при земле-
трясении или сильном ветре.
•
Сделайте бетонный фундамент.
