Основные требования к монтажу фреонопровода
Принцип
Возможные проблемы
Контрмеры
Отсутствие
влаги
Дождь/снег могут попасть в
трубы при монтаже.
При хранении труб на холоде
в них изнутри может образовы-
ваться конденсат.
При монтаже в трубы может
попасть жидкость.
Проверить трубопроводы перед началом монтажа. Тщательно
производить изоляцию трубопроводов при монтаже и при
протаскивании через препятствия. Не производить монтаж при
атмосферных осадках / тщательно защищать трубы вплоть до
их запаивания
Чистота
Отсутствие посторонних пред-
метов в трубопроводах.
Пайка только в среде азота.
Проверяйте трубопроводы на наличие посторонних предметов
внутри перед началом монтажа (вы не можете контролировать
процесс хранения до поступления на объект).
Все работы по пайке трубопроводов должны производиться
только в среде инертного газа азота
Герметич-
ность
Ошибки пайки.
Ошибки монтажа.
Повреждения уже после про-
ведения монтажа.
Обязательно провести тестирование под давлением отдельных
участков трубопровода после их завершения.
Обязательно провести тестирование под давлением всей сети
трубопроводов после окончательного монтажа всей системы.
Обязательно проводить актирование всех этапов проверки
в присутствии представителя заказчика с подписанием актов
приемки
Внимание!
Убедитесь в отсутствии следов масла/масляной пленки на внутренних по
-
верхностях трубопроводов. При необходимости очистите трубопроводы специальны
-
ми средствами.
Так как сплит-система использует хладагент R410A с синтетическим маслом, смеши
-
вание остатков другого масла с компрессорным маслом может привести к деградации
масла, и выходу компрессора из строя.

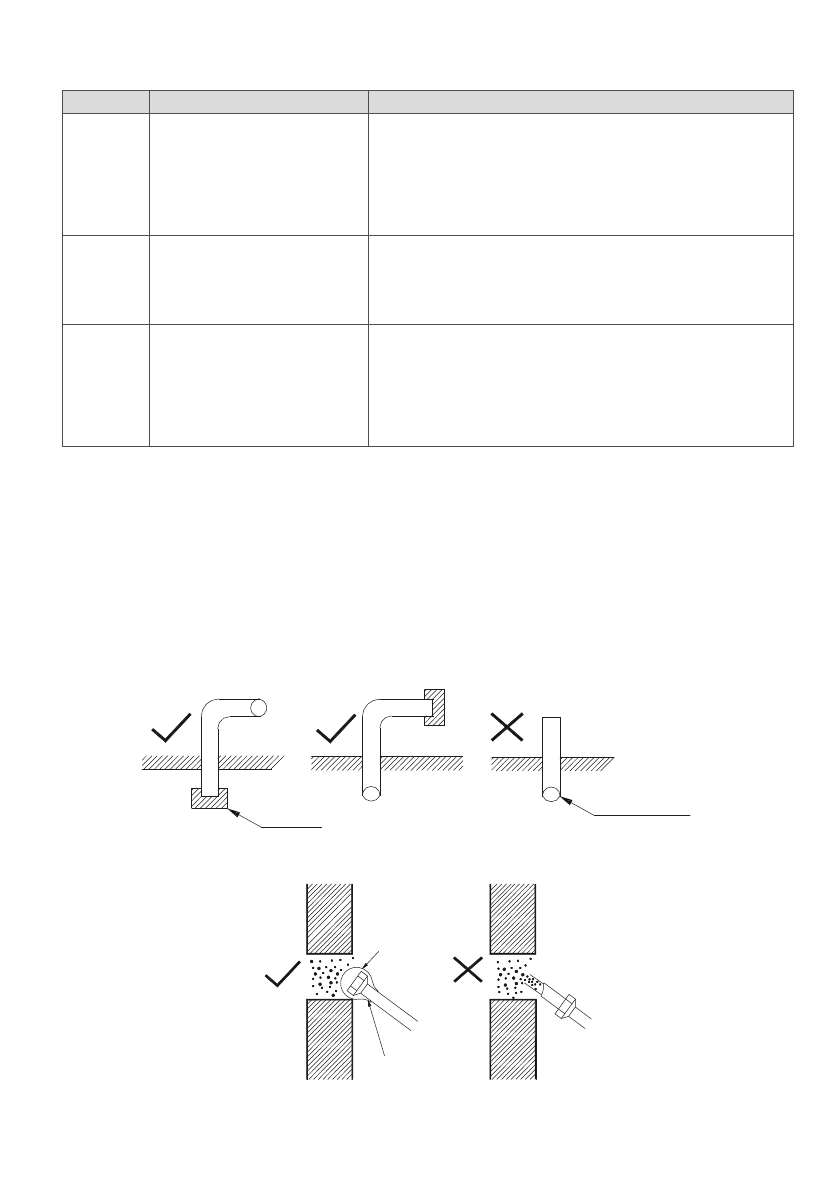

Защитные меры при монтаже
Защищайте открытые концы трубопровода от влаги и грязи. До окончания подключений вставь-
те заглушки на концы труб или заглушите конецы трубы монтажным скотчем.
Заглушка
Заглушка
Трубопровод
•
При подаче трубы через отверстие в стене обязательно одевайте заглушку на конец трубы.
Стена
Стена
Монтажный
скотч
Изолента,
скотч
