17
Очистка воздушного фильтра
Если фильтр забит пылью или другими инородными веществами, это повлияет на охлаждение
или нагрев, а также велика вероятность того, что поток воздуха, создаваемый кондиционером,
будет с неприятным запахом. Поэтому чистку фильтра следует проводить довольно часто, как
минимум один раз в две недели.

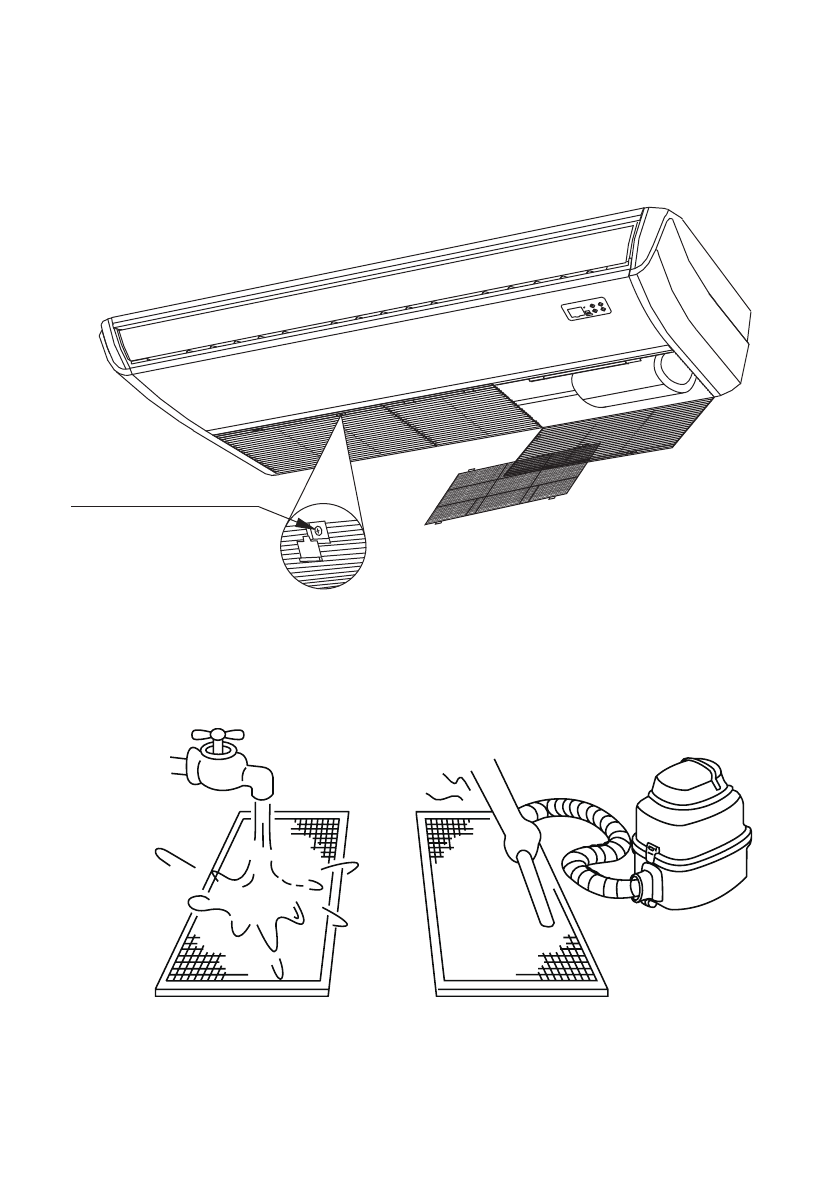

1. Откройте решетку воздухозаборного отверстия, отодвинув заглушки и выкрутив винты, как
показано на рисунке.
Открутите винты
2. Выньте воздушный фильтр.
3. Удалите грязь с сетки фильтра:
•
При использовании воды входная сторона фильтра должна быть направлена вниз и в сто-
рону от струи воды.
•
При использовании пылесоса входная сторона сетки фильтра должна быть обращена к пы-
лесосу.
4. Установите на место в обратной последовательности сетку фильтра и воздухозаборную
решетку.
