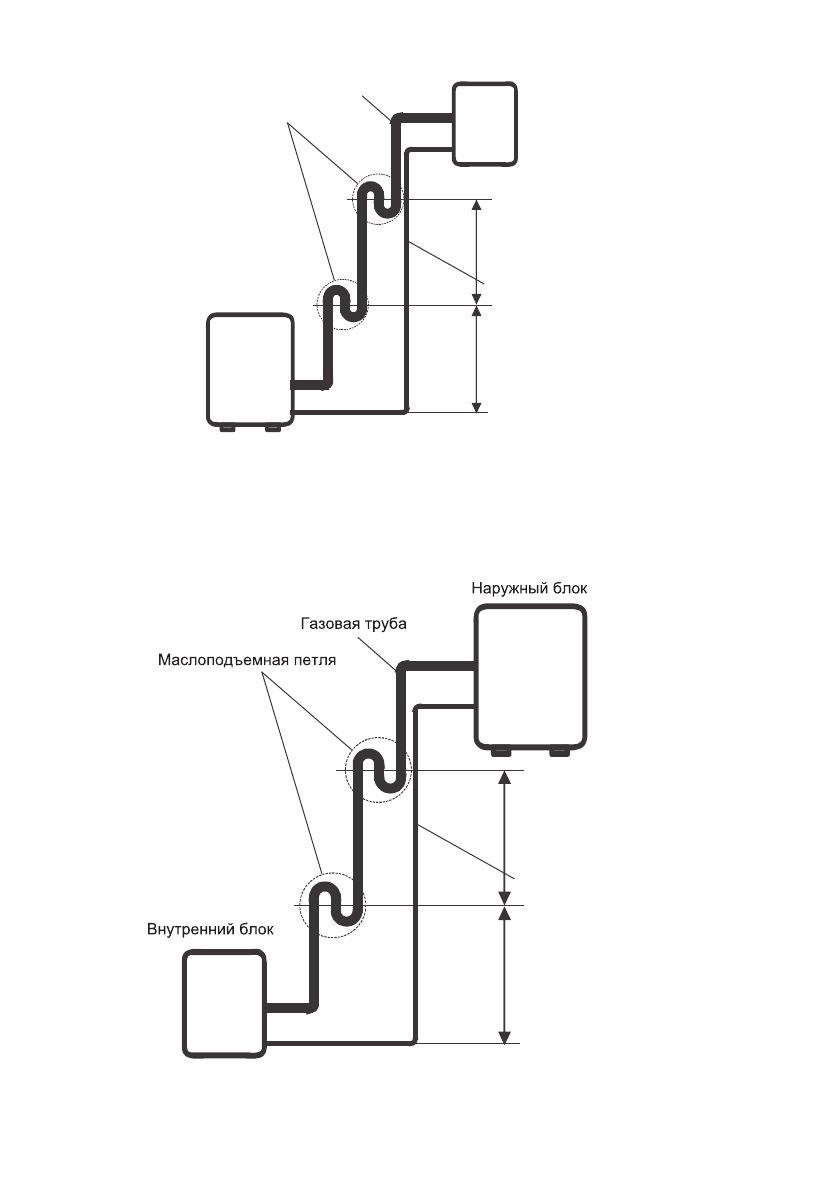

Жидкостная труба
10 м
10 м
Внутренний блок
Газовая труба
Наружный блок
Маслоподъемная петля
Если наружного блок установлен выше внутреннего блока:
Рекомендуется не увеличивать диаметр вертикальных всасывающих линий хладагента, так
как в системе должен поддерживаться возврат масла в компрессор за счет высокой скорости
всасываемого газа. Если скорости упадут ниже 7,62 м/с, возврат масла будет уменьшен. Мас-
лоподьемные петли в нисходящем газовом трубопроводе могут предотвратить это.
Маслоподьемные петли следует устанавливать через каждые 6 м вертикального участка вса-
сывающей линии.
Жидкостная труба
6 м
6 м
Содержание
- 2 Содержание
- 3 Меры предосторожности; Во время эксплуатации
- 6 Назначение и принцип работы; осуществляется электронным блоком управления.; Принцип работы кондиционера в режиме охлаждения; работать на охлаждение при низких температурах.; Функция защиты от обмерзания
- 7 Принцип работы кондиционера в режиме обогрева; зуйте другие способы обогрева, например, масляный обогреватель.; Авторестарт
- 8 Спецификация; Примечание
- 9 Дисплей внутреннего блока; M A N U A L
- 10 Пульт управления LZ-UPW4FT; Дисплей; произойдет переключение на режим AUTO.
- 11 Кнопки пульта управления LZ-UPW4FT
- 12 Управление кондиционером; В режиме осушения скорость работы вентилятора устанавливается
- 13 : В режиме Авто выбор скорости работы вентилятора осуществляет; Выбор скорости работы вентилятора; Примечания; Включение режима «ТУРБО»; Через 30 минут работы режим автоматически отключится.; Настройка температуры; на в режиме вентиляции.; Включение функции «Follow Me»; менятся с интервалом в 1 час.
- 14 Функции блокировки и сброса настроек; ра установится на 24 °С.; Настройка воздушного потока; работы указано стрелками.; Рекомендуем
- 15 Подготовка к эксплуатации; Перед запуском кондиционера проверьте следующие вещи:; Провод заземления подключен правильно и надежно?; Включение питания
- 16 Рекомендации по эксплуатации; Если вы долго не будете пользоваться кондиционером; Перед тем, как на длительное время отключить кондиционер; Перед тем, как включить кондиционер после длительного перерыва; Уход за кондиционером; Очистка внутреннего блока
- 17 Очистка воздушного фильтра; минимум один раз в две недели.
- 18 Очистка наружного блока; ское обслуживание авторизованными специалистами.
- 19 Перед обращением в сервисный центр; онера, отключите электропитание и обратитесь в сервисный центр.; (вынули штепсель из розетки) и через 5 –10 секунд включили его снова.
- 20 Ситуации, не связанные с неисправностью кондиционера; Режим «Обогрев» только что включился.
- 22 Комплектность сплит-системы; должны приобретаться отдельно.; го вида аксессуаров, представленных в настоящем руководстве.
- 23 Рабочая температура
- 24 Габаритные размеры; Внутренние блоки
- 25 Наружные блоки
- 27 Порядок монтажа сплит-системы
- 28 шее обслуживание наружного блока.; При установке на крышу; предусмотрите маслоподъемные петли через каждые 6 метров.; Установка ветрозащитного экрана; Правильно; Неверно
- 29 Установка внутреннего блока; Выбор места
- 30 Установка под потолком; Для уменьшения вибрации усильте потолок там, где это необходимо.
- 31 привести к протечки конденсата.; Сторона газа; Установка на стене
- 33 Установка наружного блока; мальные условия работы блока.; Сильный ветер; Неправильно; Сервисное пространство для наружного блока
- 34 Шаг болтов; Перемещение и установка; Закрепите наружный блок с помощью анкерных болтов (M10)
- 35 Слив конденсата с наружного блока; расположен в подходящем месте.
- 36 Установка трубопровода отвода конденсата; Наружный диаметр патрубка для слива конденсата
- 37 на 50 мм, он не должен находиться в воде.; Проверка дренажа; проверку необходимо выполнить до зашивки потолка.
- 38 Монтаж линии хладагента; туре. Это может привести к взрыву и травмам.; Диаметры трубопроводов; наружный блок заправлен на заводе из расчета длины трубы не более; Маслоподьемные петли; Если внутренний блок установлен выше наружного блока:; вом трубопроводе могут предотвратить это.
- 39 Если наружного блок установлен выше внутреннего блока:; Жидкостная труба
- 40 Основные требования к монтажу фреонопровода; Защитные меры при монтаже; Заглушка
- 41 Подготовка трубы; Аккуратно и качественно выполняйте подготовку труб.
- 42 Гибка труб; Примечания по гибке труб; Развальцовка труб; Медная труба
- 43 Отрежьте кромку трубы труборезом.; был установлен на расстоянии «А».
- 44 Подключение труб; При затяжке трубопроводов используйте два гаечных ключа.
- 45 Изоляция трубопроводов; Изоляционный материал; Изоляция фреонопровода; быть теплоизолированы.; Изоляция мест соединений труб; ции может привести к образованию конденсата.
- 46 Изоляция трубопровода отвода конденсата; сти трубы может образовываться конденсат.; Вакуумирование и проверка на утечку; пенчатым вакуумным насосом!; Назначение вакуумной сушки; привести к выходу из строя системы.
- 47 Порядок работы вакуумирования; — применяется при первом монтаже новой системы и при усло-; Специальная вакуумная сушка; Обычное вакуумирование; жить сушку в течение получаса.
- 48 Проведите вакуумизацию системы в течении 1 часа.
- 49 Пожалуйста, обратите внимание на следующие моменты. Это важно!; блюдайте правила техники безопасности при работе с хладагентом!; Дозаправка хладагента; вляется из расчета соединительной трубы равной 5 м.; Хладагент следует заправлять в жидком состоянии.
- 50 Процедура проверки; ки. Точки проверки обозначены на рисунке ниже.
- 51 Электрические соединения; Перед выполнение каких-либо электрических работ
- 52 Схемы подключения; НАР; Подключение электропитания к наружному блоку; чтобы снять защитную панель.
- 53 Правила безопасности; ключению до решения всех проблем.
- 54 Подключение пульта управления; Подцепите отверткой крышку пульта ДУ и снимите ее.; Установка на стену; ветствующую середине верхней кромки пульта ДУ.
- 55 личение длины до 15 метров.; Подключение проводов проводного пульта ДУ; уль; Плата индикации
- 56 Пусконаладка; ние на протяжении 3 минут после отключения.
- 57 Регламентное техническое обслуживание; Регламент технического обслуживания; Чистка теплообменника внутреннего блока.; в гарантийном талоне!
- 58 Коды ошибок
- 59 Схемы соединений
- 60 ПЛАТА УПРАВЛЕНИЯ
- 62 Класс энергоэффективности оборудования; Дата производства оборудования
- 64 Продажу, установку и сервисное обслуживание представленного
