Deutsch |
9
Genauigkeitsüberprüfung des Messwerkzeugs
Genauigkeitseinflüsse
Den größten Einfluss übt die Umgebungstemperatur aus. Be-
sonders vom Boden nach oben verlaufende Temperatur-
unterschiede können den Laserstrahl ablenken.
Da die Temperaturschichtung in Bodennähe am größten ist,
sollten Sie das Messwerkzeug nach Möglichkeit auf einem
Stativ montieren und es in der Mitte der Arbeitsfläche auf-
stellen.
Neben äußeren Einflüssen können auch gerätespezifische
Einflüsse (wie z.B. Stürze oder heftige Stöße) zu Abweichun-
gen führen. Überprüfen Sie deshalb vor jedem Arbeitsbeginn
die Nivelliergenauigkeit.
Überprüfen Sie jeweils zuerst die Höhen- sowie die Nivellier-
genauigkeit der waagerechten Laserlinie, danach die Nivel-
liergenauigkeit der senkrechten Laserlinie.
Sollte das Messwerkzeug bei einer der Prüfungen die maxi-
male Abweichung überschreiten, dann lassen Sie es von ei-
nem
Bosch
-Kundendienst reparieren.

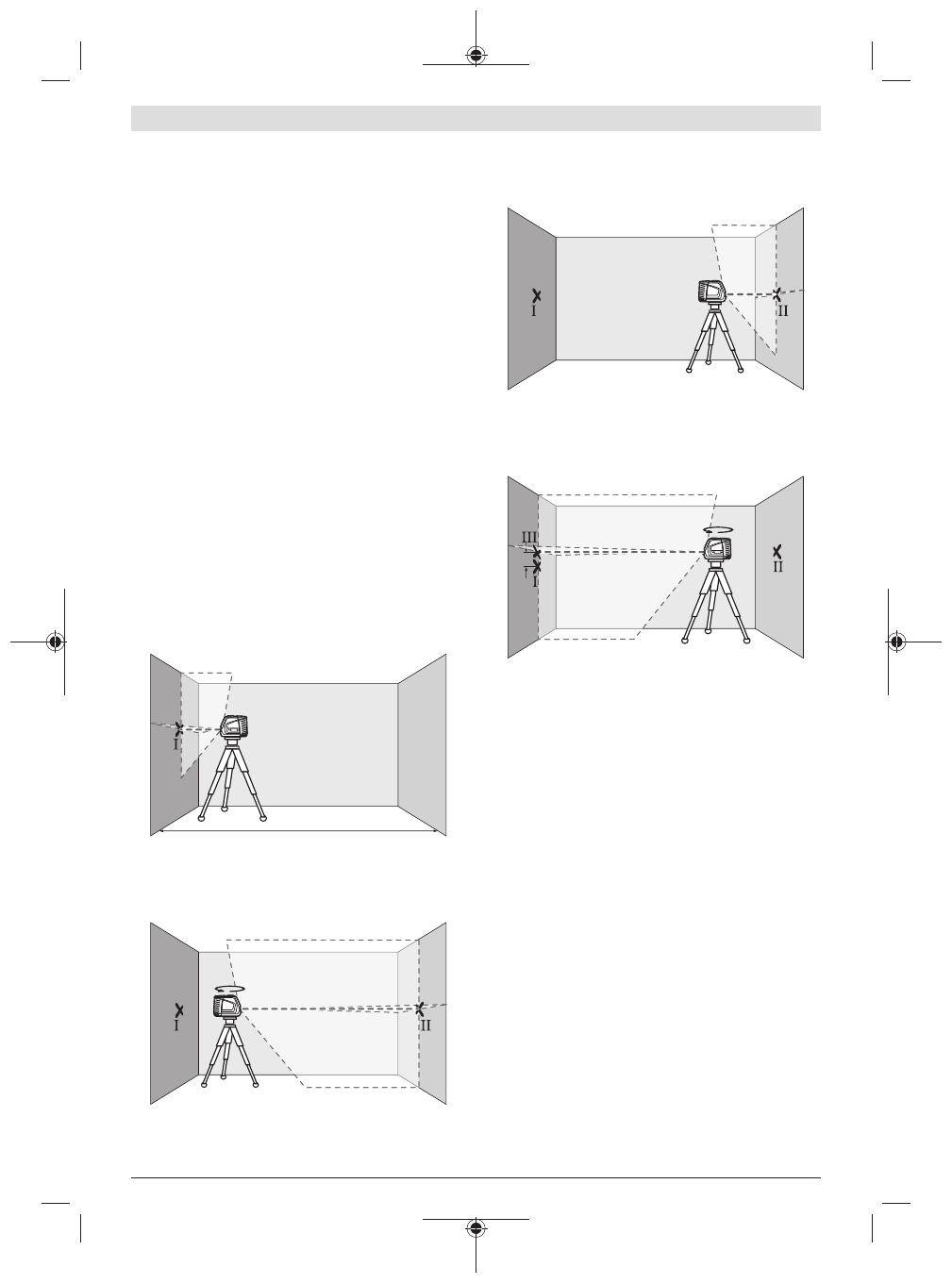

Höhengenauigkeit der waagerechten Linie überprüfen
Für die Überprüfung benötigen Sie eine freie Messstrecke
von
5
m auf festem Grund zwischen zwei Wänden A und B.
– Montieren Sie das Messwerkzeug nahe der Wand A auf
der Halterung bzw. einem Stativ, oder stellen Sie es auf
festen, ebenen Untergrund. Schalten Sie das Messwerk-
zeug im Betrieb mit Nivellierautomatik ein und wählen Sie
Kreuzlinienbetrieb.
A
B
5 m
– Richten Sie den Laser auf die nahe Wand A und lassen Sie
das Messwerkzeug einnivellieren. Markieren Sie die Mitte
des Punktes, an dem sich die Laserlinien an der Wand
kreuzen (Punkt
Ⅰ
).
A
B
180°
– Drehen Sie das Messwerkzeug um 180°, lassen Sie es ein-
nivellieren und markieren Sie den Kreuzungspunkt der La-
serlinien an der gegenüberliegenden Wand B (Punkt
Ⅱ
).
– Platzieren Sie das Messwerkzeug – ohne es zu drehen –
nahe der Wand B, schalten Sie es ein und lassen Sie es
einnivellieren.
A
B
– Richten Sie das Messwerkzeug in der Höhe so aus (mithil-
fe des Stativs oder gegebenenfalls durch Unterlegen),
dass der Kreuzungspunkt der Laserlinien genau den zuvor
markierten Punkt
Ⅱ
auf der Wand B trifft.
d
180°
A
B
– Drehen Sie das Messwerkzeug um 180°, ohne die Höhe
zu verändern. Richten Sie es so auf die Wand A, dass die
senkrechte Laserlinie durch den bereits markierten
Punkt
Ⅰ
läuft. Lassen Sie das Messwerkzeug einnivellieren
und markieren Sie den Kreuzungspunkt der Laserlinien
auf der Wand A (Punkt
Ⅲ
).
– Die Differenz
d
der beiden markierten Punkte
Ⅰ
und
Ⅲ
auf
der Wand A ergibt die tatsächliche Höhenabweichung des
Messwerkzeugs.
Auf der Messstrecke von 2 ×
5
m =
10
m beträgt die maximal
zulässige Abweichung:
10
m × ±
0,3
mm/m = ±
3
mm. Die Differenz
d
zwischen den
Punkten
Ⅰ
und
Ⅲ
darf folglich höchstens
3
mm betragen.
Nivelliergenauigkeit der waagerechten Linie überprüfen
Für die Überprüfung benötigen Sie eine freie Fläche von ca.
5 ×
5
m.
– Montieren Sie das Messwerkzeug in der Mitte zwischen
den Wänden A und B auf der Halterung bzw. einem Stativ,
oder stellen Sie es auf festen, ebenen Untergrund. Schal-
ten Sie das Messwerkzeug im Betrieb mit Nivellierauto-
matik ein und wählen Sie Horizontalbetrieb. Lassen Sie
das Messwerkzeug einnivellieren.
Bosch Power Tools
1 609 92A 5TD | (01.07.2020)
