36

 | Português

2,5 m

2,5 m

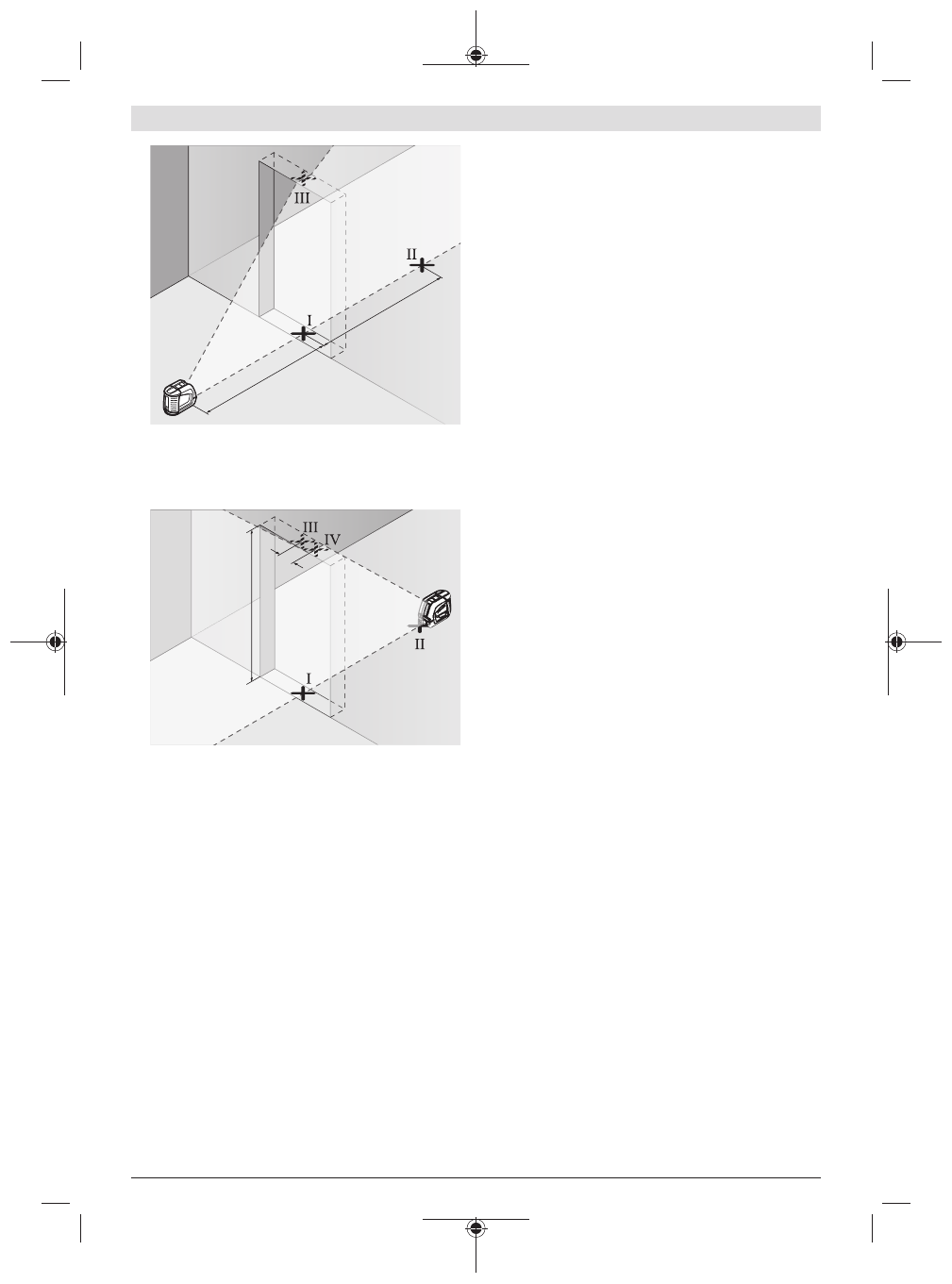

– Marque o meio da linha vertical no chão do vão da porta

(ponto

Ⅰ

), a 5 m de distância no outro lado do vão da

porta (ponto

Ⅱ

) assim como no rebordo superior do vão

da porta (ponto

Ⅲ

).

2 m

d

– Coloque a ferramenta de medição do outro lado da

abertura da porta diretamente atrás do ponto

Ⅱ

. Deixe o

instrumento de medição nivelar-se e alinhe a linha laser
vertical de forma a que o seu centro passe exatamente
pelos pontos

Ⅰ

 e

Ⅱ

.

– Marque o centro da linha laser no rebordo superior do vão

da porta como ponto

Ⅳ

.

– Da diferença

d

 dos dois pontos marcados

Ⅲ

 e

Ⅳ

 resulta

o desvio real do instrumento de medição do plano
vertical.

– Medir a altura do vão de porta.
O desvio máximo permitido é calculado da seguinte maneira:
altura dupla da abertura da porta ×

0,3

 mm/m

Exemplo: numa altura de abertura de porta de

2

 m o desvio

máximo pode ser
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm. Os pontos

Ⅲ

 e

Ⅳ

 podem

encontrar-se separados no máximo

1,2

 mm entre si.

Instruções de trabalho

u

Use sempre apenas o centro da linha laser para
marcar.

 A largura da linha laser altera-se com a distância.

Trabalhar com a placa-alvo de laser

A placa-alvo de laser

(20)

 melhora o raio laser em condições

desfavoráveis e distâncias maiores.
A superfície refletora da placa-alvo de laser

(20)

 melhora a

visibilidade da linha laser, através da superfície
transparente, a linha laser também é visível na parte de trás
da placa-alvo de laser.

Trabalhar com um tripé (acessório)

Um tripé assegura uma base de medição estável e ajustável
em altura. Coloque o instrumento de medição com o suporte
de tripé der 1/4"

(5)

 na rosca do tripé

(23)

 ou num tripé de

máquina fotográfica convencional. Para a fixação num tripé
convencional, use o suporte de tripé 5/8"

(4)

. Fixe o

instrumento de medição com o parafuso de fixação do tripé.
Alinhar aproximadamente o tripé antes de ligar o
instrumento de medição.

Fixar com um suporte universal (acessório)
(ver figura F)

Com a ajuda do suporte universal

(19)

 pode fixar o

instrumento de medição por exemplo em superfícies
verticais, tubos ou materiais magnetizáveis. O suporte
universal também é apropriado como tripé de chão e facilita
o alinhamento de altura do instrumento de medição.
Alinhe aproximadamente o suporte universal

(19)

, antes de

ligar o instrumento de medição.

Óculos de visualização de raio laser (acessórios)

Os óculos de visualização de raio laser filtram a luz
ambiente. Com isto a luz do laser parece mais clara para os
olhos.

u

Não os óculos para laser como óculos de proteção.

Os

óculos para laser servem para ver melhor o feixe de
orientação a laser; mas não protegem contra radiação
laser.

u

Não use os óculos para laser como óculos de sol ou no
trânsito.

Os óculos para laser não providenciam uma

proteção UV completa e reduzem a perceção de cores.

Exemplos de trabalho (ver figura F–H)

Pode ver exemplos para possibilidades de utilização do
instrumento de medição nas páginas gráficas.
Coloque o instrumento de medição sempre próximo da área
ou aresta, que deve ser verificada, e deixe-o nivelar-se antes
de cada medição.
Medir as distâncias entre o raio laser e uma superfície ou
canto, sempre em dois pontos o mais afastados possível.

Manutenção e assistência técnica

Manutenção e limpeza

Manter o instrumento de medição sempre limpo.
Não mergulhar o instrumento de medição na água ou em
outros líquidos.
Limpar sujidades com um pano húmido e macio. Não utilize
detergentes ou solventes.
