10
| Deutsch
2,5 m
5,0 m
5,0 m
5,0
m
5,0 m
A
B

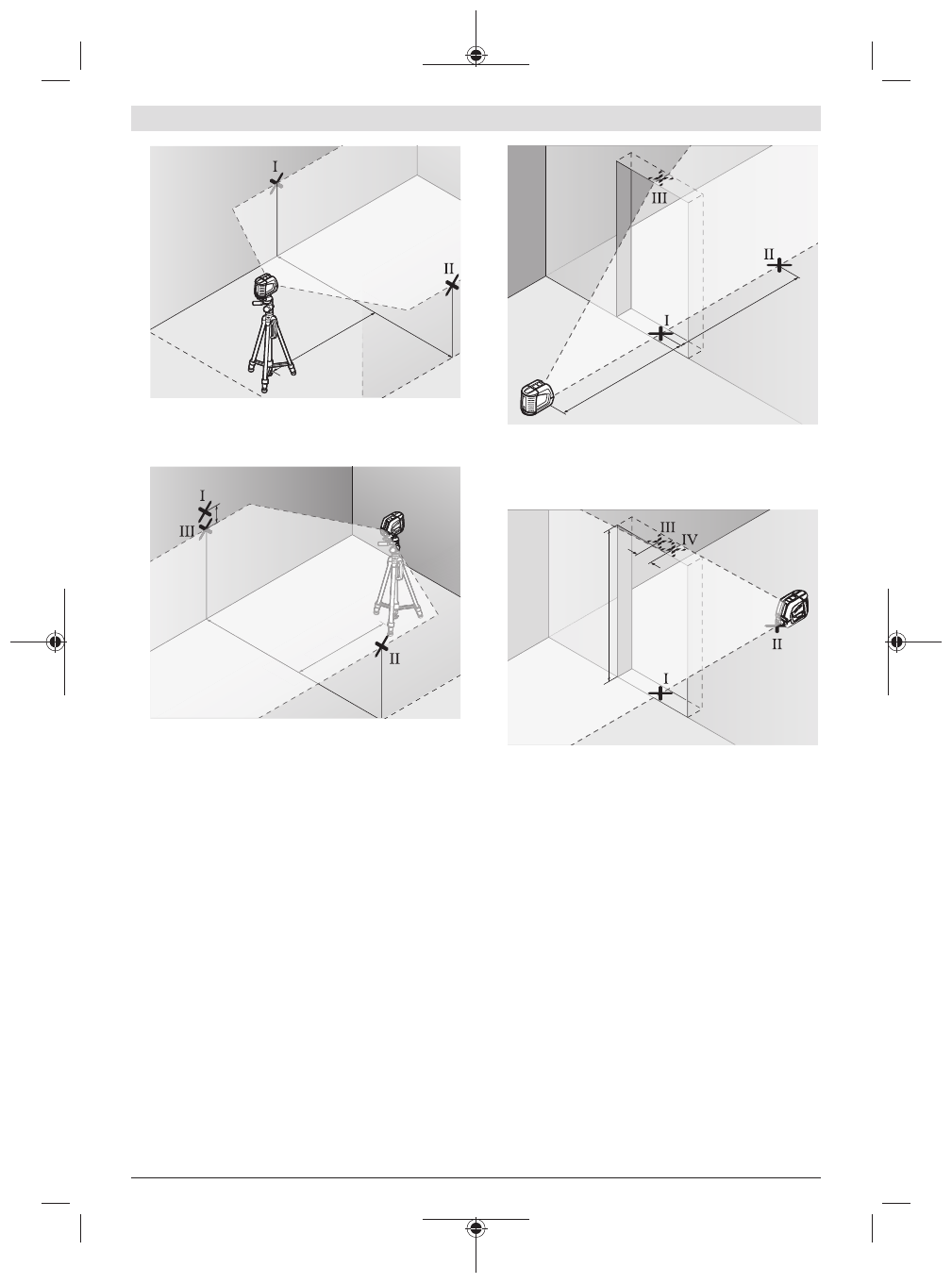

– Markieren Sie in 2,5 m Entfernung vom Messwerkzeug an
beiden Wänden die Mitte der Laserlinie (Punkt
Ⅰ
auf
Wand A und Punkt
Ⅱ
auf Wand B).
2,5 m
d
5,0 m
2,5
m
5,0
m
A
B
– Stellen Sie das Messwerkzeug um 180° gedreht in 5 m
Entfernung auf und lassen Sie es einnivellieren.
– Richten Sie das Messwerkzeug in der Höhe so aus (mithil-
fe des Stativs oder gegebenenfalls durch Unterlegen),
dass die Mitte der Laserlinie genau den zuvor markierten
Punkt
Ⅱ
auf Wand B trifft.
– Markieren Sie auf der Wand A die Mitte der Laserlinie als
Punkt
Ⅲ
(senkrecht über bzw. unter dem Punkt
Ⅰ
).
– Die Differenz
d
der beiden markierten Punkte
Ⅰ
und
Ⅲ
auf
der Wand A ergibt die tatsächliche Abweichung des Mess-
werkzeugs von der Waagerechten.
Auf der Messstrecke von 2 ×
5
m =
10
m beträgt die maximal
zulässige Abweichung:
10
m × ±
0,3
mm/m = ±
3
mm. Die Differenz
d
zwischen den
Punkten
Ⅰ
und
Ⅲ
darf folglich höchstens
3
mm betragen.
Nivelliergenauigkeit der senkrechten Linie überprüfen
Für die Überprüfung benötigen Sie eine Türöffnung, bei der
(auf festem Grund) auf jeder Seite der Tür mindestens 2,5 m
Platz sind.
– Stellen Sie das Messwerkzeug in 2,5 m Entfernung von
der Türöffnung auf festem, ebenem Grund auf (nicht auf
einem Stativ). Schalten Sie das Messwerkzeug im Betrieb
mit Nivellierautomatik ein. Wählen Sie Vertikalbetrieb und
lassen Sie das Messwerkzeug einnivellieren.
2,5 m
2,5 m
– Markieren Sie die Mitte der senkrechten Laserlinie am Bo-
den der Türöffnung (Punkt
Ⅰ
), in 5 m Entfernung auf der
anderen Seite der Türöffnung (Punkt
Ⅱ
) sowie am oberen
Rand der Türöffnung (Punkt
Ⅲ
).
2 m
d
– Stellen Sie das Messwerkzeug auf der anderen Seite der
Türöffnung direkt hinter den Punkt
Ⅱ
. Lassen Sie das
Messwerkzeug einnivellieren und richten Sie die senk-
rechte Laserlinie so aus, dass ihre Mitte genau durch die
Punkte
Ⅰ
und
Ⅱ
verläuft.
– Markieren Sie die Mitte der Laserlinie am oberen Rand
der Türöffnung als Punkt
Ⅳ
.
– Die Differenz
d
der beiden markierten Punkte
Ⅲ
und
Ⅳ
ergibt die tatsächliche Abweichung des Messwerkzeugs
von der Senkrechten.
– Messen Sie die Höhe der Türöffnung.
Die maximale zulässige Abweichung berechnen Sie wie folgt:
doppelte Höhe der Türöffnung ×
0,3
mm/m
Beispiel: Bei einer Höhe der Türöffnung von
2
m darf die ma-
ximale Abweichung
2 ×
2
m × ±
0,3
mm/m = ±
1,2
mm betragen. Die Punkte
Ⅲ
und
Ⅳ
dürfen folglich höchstens
1,2
mm auseinander lie-
gen.
Arbeitshinweise
u
Verwenden Sie immer nur die Mitte der Laserlinie zum
Markieren.
Die Breite der Laserlinie ändert sich mit der
Entfernung.
1 609 92A 5TD | (01.07.2020)
Bosch Power Tools
