Français |

23

– L’écart

d

 entre les deux points I et III sur le mur A indique

l’écart de l’appareil de mesure par rapport à l’horizontale.

Pour une distance de mesure de 2 ×

5

 m =

10

 m, l’écart

maximal admissible est de :

10

 m × ±

0,3

 mm/m = ±

3

 mm. L’écart

d

 entre les points

 et

 ne doit par conséquent pas excéder

3

 mm.

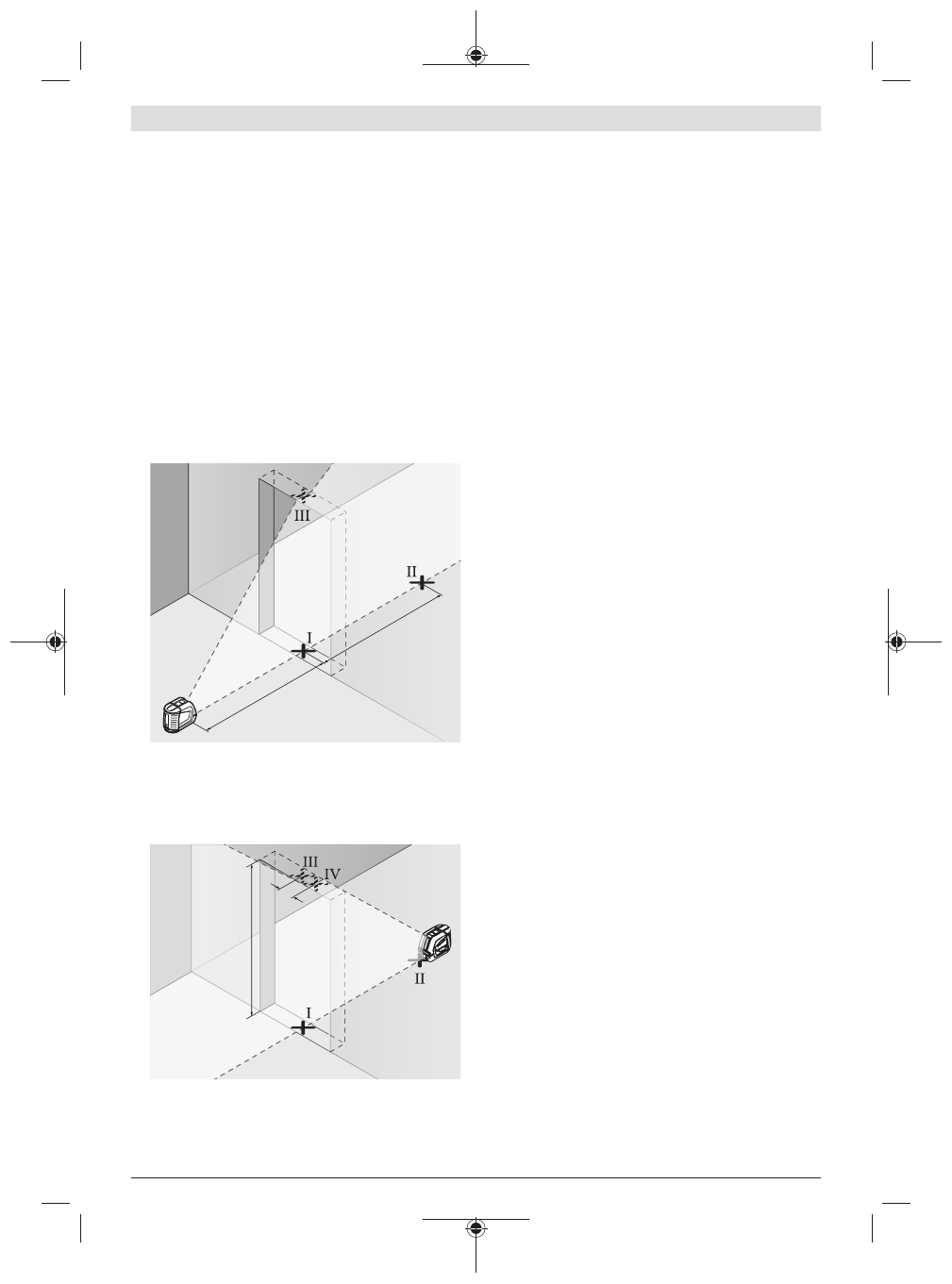

Contrôle de la précision de nivellement de la ligne
verticale

Pour ce contrôle, vous avez besoin d’une embrasure de
porte avec au moins 2,5 m de chaque côté de la porte (sur
un sol stable).
– Posez l’appareil de mesure sur une surface stable et plane

(pas sur un trépied) à 2,5 m de distance de l’embrasure
de porte. Mettez en marche l’appareil de mesure dans le
mode avec nivellement automatique. Sélectionnez le
mode vertical et laissez l’appareil de mesure se mettre à
niveau.

2,5 m

2,5 m

– Marquez le milieu de la ligne laser verticale au bas (au ni-

veau du sol) de l’embrasure de porte (point I), à 5 m de
distance du coté opposé de l’embrasure de porte
(point II) ainsi qu’au bord supérieur de l’embrasure de
porte (point III).

2 m

d

– Placez l’appareil de mesure de l’autre côté du cadre de

porte directement derrière le point

. Attendez que l’ap-

pareil de mesure se mette à niveau et ajustez la position

de la ligne laser verticale de sorte que son milieu passe
exactement par les points

 et

.

– Marquez le milieu de la ligne laser au bord supérieur de

l’embrasure de porte (point IV).

– L’écart

d

 entre les deux points III et IV indique l’écart réel

de l’appareil de mesure par rapport à la verticale.

– Mesurez la hauteur de l’embrasure de porte.
L’écart maximal admissible se calcule comme suit :
2 fois la hauteur de l’embrasure de porte ×

0,3

 mm/m

Exemple : Si la hauteur de l’embrasure de porte est de

2

 m,

l’écart maximal ne doit pas excéder
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm. Les points III et IV ne

doivent par conséquent pas être éloignés de plus de

1,2

 mm

l’un de l’autre.

Instructions d’utilisation

u

Pour marquer la position d’une ligne laser, marquez
toujours le milieu de la ligne.

 La largeur des lignes laser

varie en effet selon la distance.

Travail avec la cible laser

La cible laser

(20)

 améliore la visibilité du faisceau laser

dans des conditions défavorables et sur les grandes dis-
tances.
La surface réfléchissante de la cible laser

(20)

 améliore la vi-

sibilité de la ligne laser, la surface transparente rend la ligne
laser visible même lorsque l’utilisateur se trouve derrière la
cible laser.

Travail avec le trépied (accessoire)

Un trépied constitue un support de mesure stable et réglable
en hauteur. Fixez l’appareil de mesure avec son raccord de
trépied 1/4"

(5)

 sur le trépied

(23)

 ou un trépied d’appareil

photo du commerce. Pour la fixation sur un trépied de chan-
tier, utilisez le raccord de trépied 5/8"

(4)

. Vissez l’appareil

de mesure avec la vis de serrage du trépied.
Mettez le trépied plus ou moins à niveau avant de mettre en
marche l’appareil de mesure.

Fixation avec le support universel (accessoire)
(voir figure F)

Le support universel

(19)

 permet de fixer l’appareil de me-

sure p. ex. sur des surfaces verticales, des tuyaux ou des ma-
tériaux magnétisables. Le support universel peut également
servir de trépied de sol. Il facilite l’alignement en hauteur de
l’appareil de mesure.
Mettez le support universel

(19)

 plus ou moins à niveau

avant de mettre en marche l’appareil de mesure.

Lunettes de vision du faisceau laser (accessoire)

Les lunettes de vision du faisceau laser filtrent la lumière am-
biante. L’œil perçoit ainsi la lumière du laser comme étant
plus claire.

u

N’utilisez pas les lunettes de vision laser comme des
lunettes de protection.

Les lunettes de vision laser

aident seulement à mieux voir le faisceau laser ; elles ne
protègent pas contre les effets des rayonnements laser.

u

N’utilisez pas les lunettes de vision laser comme des
lunettes de soleil ou pour la circulation routière.

Les

Bosch Power Tools

1 609 92A 5TD | (01.07.2020)
