Polski |

87

Tryby pracy

Urządzenie pomiarowe może pracować w jednym z kilku try-
bów pracy, który użytkownik może w każdej chwili zmienić:
– Tryb krzyżowy (zob. rys.

C

): emitowana jest jedna pozio-

ma i jedna pionowa linia laserowa,

– Tryb poziomy (zob. rys.

D

): emitowana jest jedna pozio-

ma linia laserowa,

– Tryb pionowy (zob. rys.

E

): emitowana jest jedna piono-

wa linia laserowa.

Po włączeniu urządzenie pomiarowe znajduje się w trybie
krzyżowym. Za pomocą przycisków trybu poziomego

(7)

 i

pionowego

(6)

 można osobno włączać i wyłączać poziomą i

pionową linię laserową.
Wszystkie tryby pracy są dostępne zarówno z funkcją auto-
matycznej niwelacji, jak i z blokadą mechanizmu wahadła.

Funkcja automatycznej niwelacji

Praca z funkcją automatycznej niwelacji

Ustawić urządzenie pomiarowe na poziomym, stabilnym
podłożu, zamocować je w uchwycie obrotowym

(13)

 lub na

statywie

(23)

.

Do pracy z funkcją automatycznej niwelacji należy ustawić
włącznik/wyłącznik

(3)

 w pozycji „

On

”.

Funkcja automatycznej niwelacji automatycznie kompensuje
nierówności podłoża w zakresie automatycznej niwelacji wy-
noszącym ±

4

°. Gdy linie laserowe przestają się poruszać,

procedura automatycznej niwelacja została zakończona.
Jeżeli automatyczna niwelacja nie jest możliwa, na przykład
w sytuacji, gdy kąt nachylenia podstawy urządzenia pomia-
rowego względem poziomu jest większy niż

4

°, linie laserowe

zaczynają migać w szybkim tempie.
W takiej sytuacji należy ustawić urządzenie pomiarowe w po-
zycji poziomej i odczekać, aż zakończy ono automatyczną ni-
welację. Po powrocie urządzenia pomiarowego do zakresu
automatycznej niwelacji, wynoszącego ±

4

°, wiązki lasera

świecą się ponownie światłem ciągłym.
Wstrząsy i zmiany położenia podczas pracy urządzenia po-
miarowego są niwelowane automatycznie. Aby uniknąć błę-
dów w pomiarze, spowodowanych przesunięciem urządze-
nia pomiarowego, należy po przeprowadzeniu niwelacji
skontrolować pozycję wiązek lasera w odniesieniu do punk-
tów referencyjnych.

Praca z blokadą mechanizmu wahadła

Do prac z blokadą mechanizmu wahadła należy przesunąć
włącznik/wyłącznik

(3)

 w pozycję „

On

”. Wskaźnik blokady

mechanizmu wahadła

(9)

 świeci się na czerwono, a linie la-

serowe migają w wolnym tempie.
Podczas prac z blokadą mechanizmu wahadła funkcja auto-
matycznej niwelacji jest wyłączona. Urządzenie pomiarowe
można trzymać w ręce lub ustawić je na pochyłym podłożu.
Linie laserowe nie zostaną automatycznie zniwelowane i nie
muszą być ustawione względem siebie prostopadle.

Sprawdzanie dokładności pomiarowej
urządzenia pomiarowego

Wpływ na dokładność niwelacji

Największy wpływ wywiera temperatura otoczenia. W szcze-
gólności różnica temperatur przebiegająca od podłoża do
góry może wpływać na przebieg wiązki laserowej.
Ponieważ warstwowy rozkład temperatury jest największy w
pobliżu podłoża, należy urządzenie pomiarowe w miarę moż-
liwości zamontować na statywie, a także ustawić pośrodku
płaszczyzny roboczej.
Na odchylenia pomiarowe mogą mieć wpływ, oprócz czynni-
ków zewnętrznych, także charakterystyczne dla danego typu
urządzenia czynniki (takie jak na przykład upadek lub silne
wstrząsy). Z tego powodu należy przed każdym pomiarem
skontrolować dokładność niwelacyjną.
Należy skontrolować najpierw dokładność pozywysokości
poziomej linii laserowej oraz jej dokładność niwelacyjną, a
następnie dokładność niwelacyjną pionowej linii laserowej.
Jeżeli któraś z kontroli wykazałaby, iż urządzenie pomiarowe
przekracza maksymalnie dopuszczalne odchylenie, urządze-
nie należy oddać do naprawy w jednym z punktów serwiso-
wych firmy

Bosch

.

Dokładność wysokości poziomej linii laserowej

Do przeprowadzenia kontroli dokładności wysokości linii po-
ziomej potrzebny jest wolny odcinek o długości

5

 m i ze sta-

bilnym podłożem pomiędzy dwiema ścianami A i B.

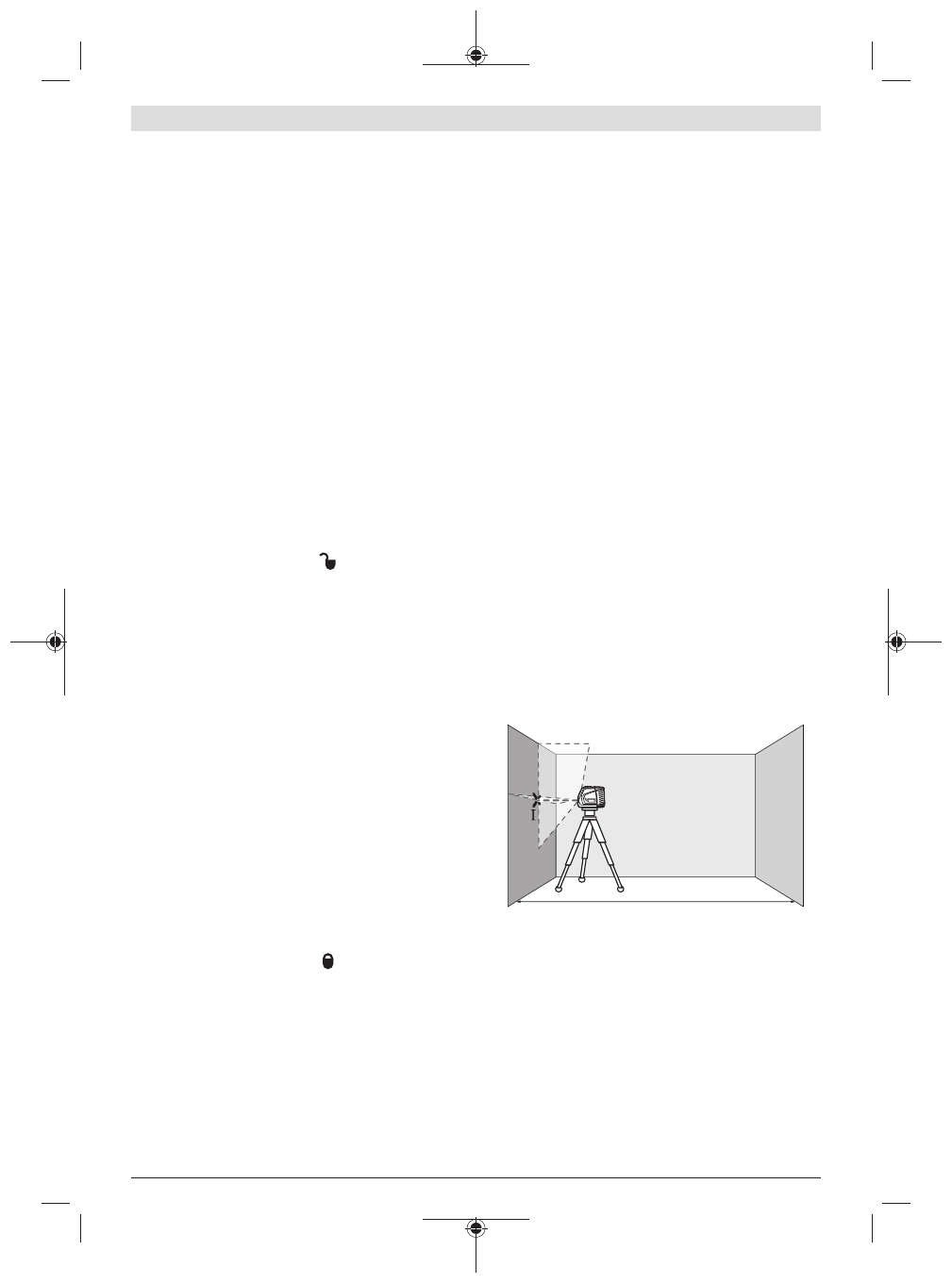

– Zamocować urządzenie pomiarowe w pobliżu ściany A w

uchwycie lub na statywie, ewentualnie ustawić na stabil-
nym, równym podłożu. Włączyć urządzenie pomiarowe w
trybie pracy z funkcją automatycznej niwelacji i wybrać
tryb krzyżowy.

A

B

5 m

– Skierować laser na ścianę A i zaczekać, aż urządzenie po-

miarowe się wypoziomuje. Zaznaczyć na ścianie środek
punktu, w którym krzyżują się linie laserowe (punkt I).
