48

 | Nederlands

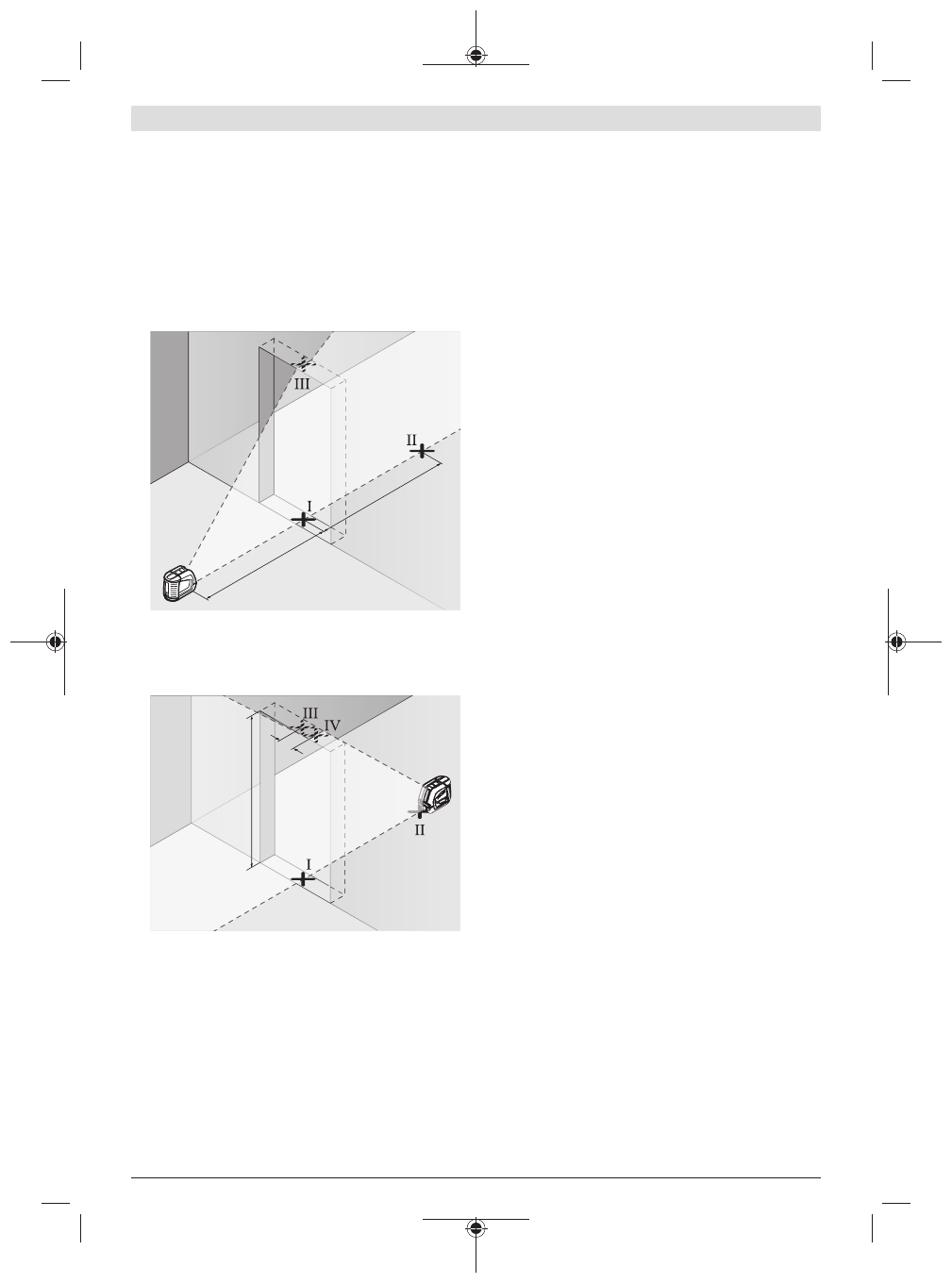

Nivelleernauwkeurigheid van de verticale lijn
controleren

Voor de controle heeft u een deuropening nodig met (op een
stabiele ondergrond) aan beide zijden van de deur minstens
2,5 meter ruimte.
– Zet het meetgereedschap op 2,5 meter afstand van de

deuropening op een stevige, vlakke ondergrond (niet op
een statief). Schakel het meetgereedschap in de modus
met automatische nivellering in. Kies verticale modus en
laat het meetgereedschap nivelleren.

2,5 m

2,5 m

– Markeer het midden van de verticale laserlijn op de vloer

van de deuropening (punt

Ⅰ

), op een afstand van 5 m aan

de andere zijde van de deuropening (punt

Ⅱ

), evenals bij

de bovenrand van de deuropening (punt

Ⅲ

).

2 m

d

– Zet het meetgereedschap aan de andere kant van de

deuropening direct achter punt

Ⅱ

. Laat het meetgereed-

schap nivelleren en lijn de verticale laserlijn zodanig uit
dat het midden hiervan door de punten

Ⅰ

 en

Ⅱ

 loopt.

– Markeer het midden van de laserlijn op de bovenrand van

de deuropening als punt

Ⅳ

.

– Het verschil

d

 van de beide gemarkeerde punten

Ⅲ

 en

Ⅳ

geeft de werkelijke verticale afwijking van het meetge-
reedschap.

– Meet de hoogte van de deuropening.
De maximale toegestane afwijking berekent u als volgt:
dubbele hoogte van de deuropening ×

0,3

 mm/m

Voorbeeld: bij een hoogte van de deuropening van

2

 m mag

de maximale afwijking
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm bedragen. De punten

Ⅲ

en

Ⅳ

 mogen dus maximaal

1,2

 mm uit elkaar liggen.

Aanwijzingen voor werkzaamheden

u

Gebruik bij het markeren altijd alleen het midden van
de laserlijn.

 De breedte van de laserlijn wijzigt met de af-

stand.

Werkzaamheden met het laserrichtbord

Het laserrichtbord

(20)

 verbetert de zichtbaarheid van de la-

serstraal onder ongunstige omstandigheden en over grotere
afstanden.
Het reflecterende vlak van het laserrichtbord

(20)

 verbetert

de zichtbaarheid van de laserlijn, door het transparante vlak
is de laserlijn ook aan de achterzijde van het laserrichtbord
te zien.

Werken met het statief (accessoire)

Een statief biedt een stabiele, in hoogte instelbare meeton-
dergrond. Plaats het meetgereedschap met de 1/4"-statief-
opname

(5)

 op de schroefdraad van het statief

(23)

 of van

een gangbaar fotostatief. Voor de bevestiging op een gang-
baar bouwstatief de 5/8"-statiefopname

(4)

 gebruiken.

Schroef het meetgereedschap met de vastzetschroef van het
statief vast.
Stel het statief grof af voordat u het meetgereedschap in-
schakelt.

Bevestigen met de universele houder (accessoire)
(zie afbeelding F)

Met de universele houder

(19)

 kan het meetgereedschap

bijv. aan verticale vlaken, buizen of magnetische materialen
worden bevestigd. De universele houder is eveneens ge-
schikt als vloerstatief en vergemakkelijkt de hoogteafstelling
van het meetgereedschap.
De universele houder

(19)

 grof richten, vóór het inschakelen

van het meetgereedschap.

Laserbril (accessoire)

De laserbril filtert het omgevingslicht uit. Daardoor lijkt het
licht van de laser voor het oog helderder.

u

Gebruik de laserbril niet als veiligheidsbril.

De laserbril

dient voor het beter herkennen van de laserstraal; deze
beschermt echter niet tegen de laserstraling.

u

Gebruik de laserbril niet als zonnebril of in het ver-
keer.

De laserbril biedt geen volledige UV-bescherming

en vermindert het waarnemen van kleuren.

Gebruiksvoorbeelden (zie afbeeldingen F–H)

Voorbeelden van toepassingsmogelijkheden van het meetge-
reedschap vindt u op de pagina’s met afbeeldingen.
Plaats het meetgereedschap altijd zo dicht mogelijk bij het
vlak of langs de rand die moet worden gecontroleerd en laat
het zich voor elke meting nivelleren.
Meet de afstanden tussen de laserstraal en een oppervlak of
rand altijd aan twee zo ver mogelijk uit elkaar liggende pun-
ten.
