70

 | Suomi

2,5 m

2,5 m

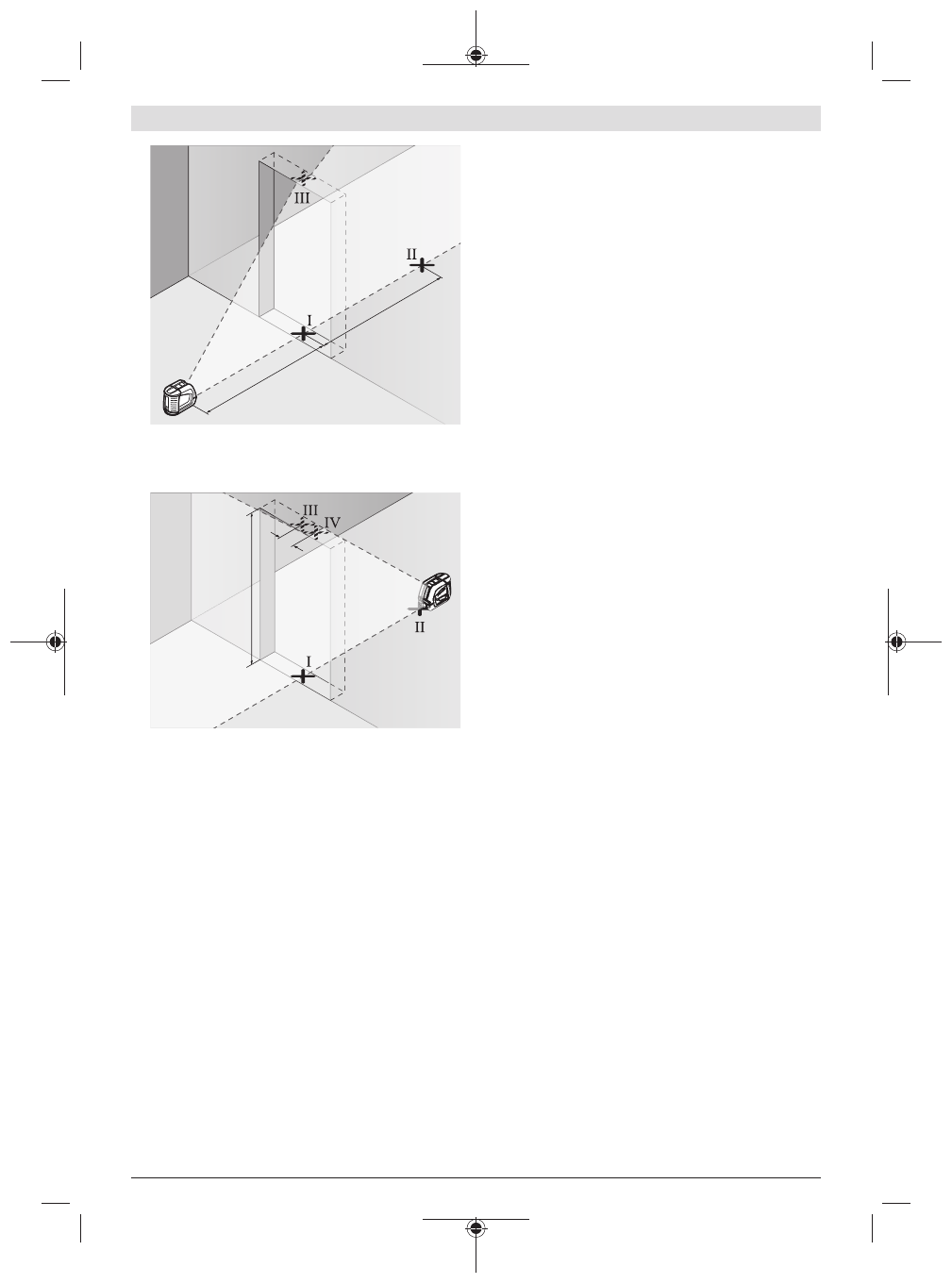

– Merkitse pystysuoran laserlinjan keskipiste oviaukon latti-

aan (piste

Ⅰ

), 5 m etäisyydelle oviaukon toiselle puolelle

(piste

Ⅱ

) sekä oviaukon yläreunaan (piste

Ⅲ

).

2 m

d

– Aseta mittalaite oviaukon toiselle puolelle pisteen

Ⅱ

 taus-

tapuolelle. Anna mittalaitteen tasaantua ja suuntaa pysty-
suora laserlinja niin, että sen keskipiste kulkee tarkalleen
pisteiden

Ⅰ

 ja

Ⅱ

 kautta.

– Merkitse laserlinjan keskipiste oviaukon yläreunaan pis-

teeksi

Ⅳ

.

– Molempien merkittyjen pisteiden

Ⅲ

 ja

Ⅳ

 ero

d

 ilmoittaa

mittaustyökalun todellisen pystysuoruuspoikkeaman.

– Mittaa oviaukon korkeus.
Suurin sallittu poikkeama lasketaan seuraavasti:
oviaukon kaksinkertainen korkeus ×

0,3

 mm/m

Esimerkki: kun oviaukon korkeus on

2

 m, suurin sallittu poik-

keama on
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm. Tämän mukaisesti pisteet

Ⅲ

 ja

Ⅳ

 saavat olla korkeintaan

1,2

 mm etäisyydellä toisis-

taan.

Työskentelyohjeita

u

Käytä merkintään aina vain laserlinjan keskipistettä.

Laserlinjan leveys muuttuu etäisyyden myötä.

Työskentely lasertähtäintaulun kanssa

Lasertähtäintaulu

(20)

 parantaa lasersäteen näkyvyyttä, kun

mittaukset tehdään huonoissa olosuhteissa ja suurilla etäi-
syyksillä.
Lasertähtäintaulun

(20)

 heijastava alue parantaa laserlinjan

näkyvyyttä ja läpinäkyvä alue mahdollistaa laserlinjan havait-
semisen myös lasertähtäintaulun taustapuolella.

Työskentely jalustan (lisätarvike) kanssa

Jalusta tarjoaa tukevan mittausalustan, jonka korkeus on
säädettävissä. Asenna jalustan 1/4"-kiinnityksellä

(5)

 varus-

tettu mittaustyökalu jalustan

(23)

 tai tavanomaisen kamera-

jalustan kierteeseen. Käytä tavanomaiseen laitejalustaan
kiinnitykseen jalustan 5/8"-kiinnitystä

(4)

. Lukitse mittaus-

työkalu jalustan lukitusruuvilla.
Suuntaa jalusta karkeasti, ennen kuin käynnistät mittaustyö-
kalun.

Kiinnitys yleispidikkeellä (lisätarvike) (katso kuva F)

Yleispidikkeellä

(19)

 voit kiinnittää mittaustyökalun esimer-

kiksi pystypintoihin, putkiin ja magnetoituviin materiaalei-
hin. Yleispidike soveltuu myös pöytäjalustaksi ja helpottaa
mittaustyökalun korkeussuuntausta.
Suuntaa jalusta

(19)

 karkeasti, ennen kuin käynnistät mit-

taustyökalun.

Lasertarkkailulasit (lisätarvike)

Lasertarkkailulasit suodattaa pois ympäristön valon. Tällöin
silmä näkee laserin valon kirkkaampana.

u

Älä käytä laserlaseja suojalaseina.

Laserlaseilla lasersä-

teen voi havaita paremmin; ne eivät kuitenkaan suojaa la-
sersäteilyltä.

u

Älä käytä laserlaseja aurinkolaseina tai tieliiken-
teessä.

Laserlasit eivät takaa kunnollista UV-suojausta ja

ne heikentävät värien näkemistä.

Työesimerkkejä (katso kuvat F–H)

Esimerkkejä mittaustyökalun käyttömahdollisuuksista löydät
piirrossivuilta.
Aseta mittaustyökalu aina sen pinnan tai reunan lähelle,
jonka haluat tarkistaa, ja anna laitteen tasaantua ennen jo-
kaista mittausta.
Mittaa aina etäisyys lasersäteestä pintaan tai reunaan kah-
desta mahdollisimman kaukana toisistaan sijaitsevista pis-
teistä.

Hoito ja huolto

Huolto ja puhdistus

Pidä aina mittaustyökalu puhtaana.
Älä koskaan upota mittaustyökalua veteen tai muihin nestei-
siin.
Pyyhi lika pois kostealla ja pehmeällä liinalla. Älä käytä puh-
distusaineita tai liuottimia.
Puhdista varsinkin laserin ulostuloaukon pinnat säännöllisin
väliajoin ja poista mahdollinen nöyhtä.
Säilytä ja kuljeta mittaustyökalua vain suojalaukussa

(21)

.
