162
| Hrvatski
A
B
180°

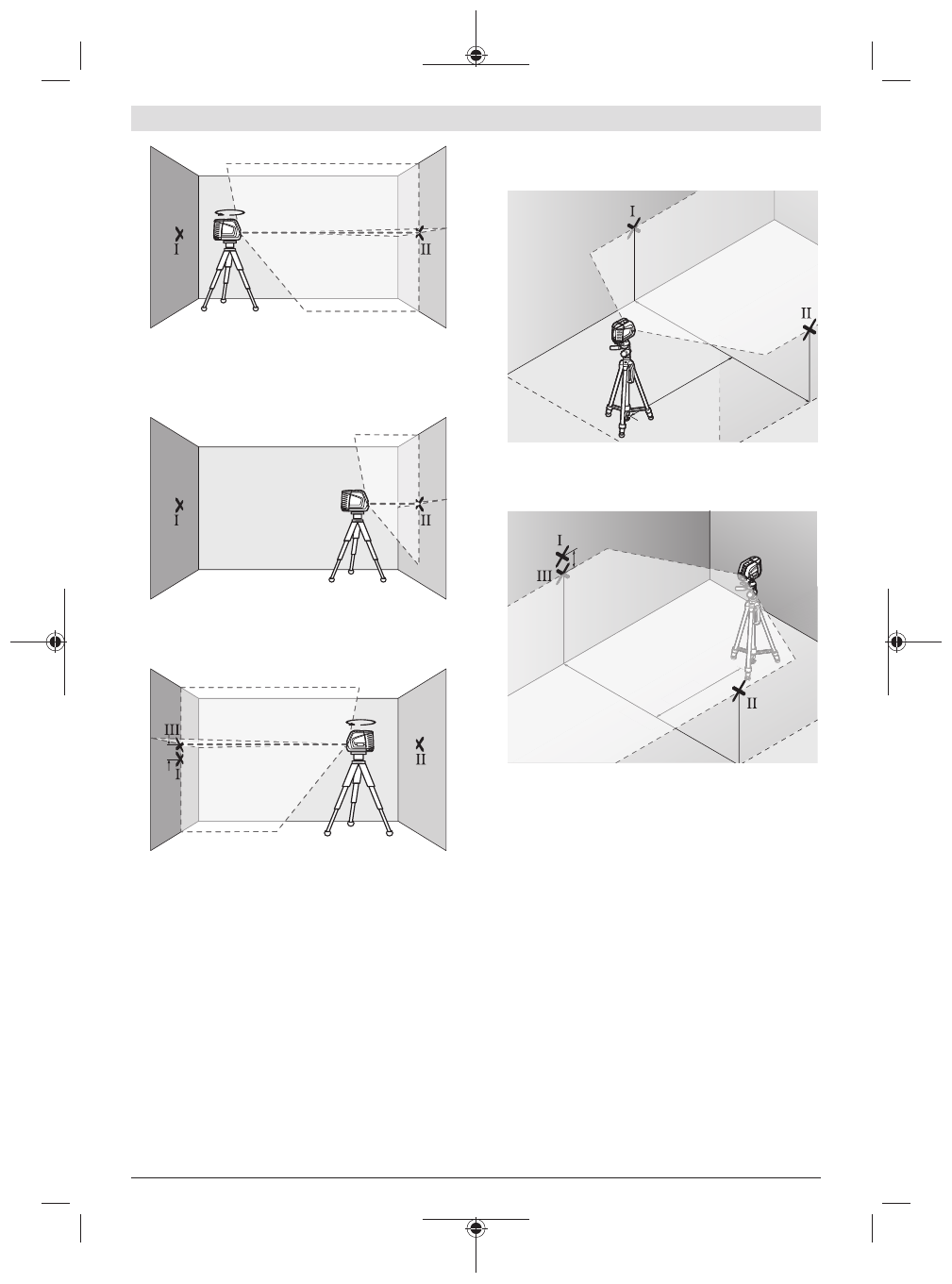

– Okrenite mjerni alat za 180°, iznivelirajte ga i označite
križnu točku linija lasera na suprotnom zidu B (točka
Ⅱ
).
– Postavite mjerni alat, bez okretanja, blizu zida B, uključite
ga i iznivelirajte.
A
B
– Mjerni alat usmjerite po visini (pomoću stativa ili
eventualno podlaganjem) tako da križna točka linija lasera
točno udara na prethodno označenu točku
Ⅱ
na zidu B.
d
180°
A
B
– Okrenite mjerni alat za 180° bez promjene visine.
Usmjerite ga na zid A tako da okomita linija lasera prolazi
kroz već označenu točku
Ⅰ
. Mjerni alat iznivelirajte i
označite križnu točku linija lasera na zidu A (točka
Ⅲ
).
– Razlika
d
obje označene točke
Ⅰ
i
Ⅲ
na zidu A daje stvarno
visinsko odstupanje mjernog alata.
Na mjernoj stazi od 2 ×
5
m =
10
m maksimalno dopušteno
odstupanje iznosi:
10
m × ±
0,3
mm/m = ±
3
mm. Stoga razlika
d
između točaka
Ⅰ
i
Ⅲ
može iznositi najviše
3
mm.
Provjera točnosti niveliranja vodoravne linije
Za provjeru vam je potrebna slobodna površina od cca.
5 ×
5
m.
– Montirajte mjerni alat u sredini između zidova A i B, na
držač odnosno stativ ili ga postavite na čvrstu ravnu
podlogu. Uključite mjerni alat u radu s nivelacijskom
automatikom i odaberite horizontalni način rada.
Iznivelirajte mjerni alat.
2,5 m
5,0 m
5,0 m
5,0
m
5,0 m
A
B
– Na udaljenosti 2,5 m od mjernog alata označite na oba
zida sredinu linije lasera (točka
Ⅰ
na zidu A i točka
Ⅱ
na
zidu B).
2,5 m
d
5,0 m
2,5
m
5,0
m
A
B
– Postavite mjerni alat okrenut za 180° na udaljenosti 5 m i
iznivelirajte ga.
– Mjerni alat usmjerite po visini (pomoću stativa ili
eventualno podlaganjem) tako da sredina linije lasera
točno udara na prethodno označenu točku
Ⅱ
na zidu B.
– Na zidu A označite sredinu linije lasera kao točku
Ⅲ
(okomito iznad odn. ispod točke
Ⅰ
).
– Razlika
d
obje označene točke
Ⅰ
i
Ⅲ
na zidu A daje stvarno
odstupanje mjernog alata od horizontale.
Na mjernoj stazi od 2 ×
5
m =
10
m maksimalno dopušteno
odstupanje iznosi:
10
m × ±
0,3
mm/m = ±
3
mm. Stoga razlika
d
između točaka
Ⅰ
i
Ⅲ
može iznositi najviše
3
mm.
Provjera točnosti niveliranja okomite linije
Za provjeru vam je potreban otvor vrata kod kojeg (na čvrstoj
podlozi) na svakoj strani vrata ima mjesta najmanje 2,5 m.
– Postavite mjerni alat na udaljenosti 2,5 m od otvora vrata,
na čvrstu ravnu podlogu (ne na stativ). Uključite mjerni
alat da radi s nivelacijskom automatikom. Odaberite
vertikalni način rada i iznivelirajte mjerni alat.
1 609 92A 5TD | (01.07.2020)
Bosch Power Tools
