112
| Русский
ние, отдайте его в ремонт в сервисную мастерскую
Bosch
.

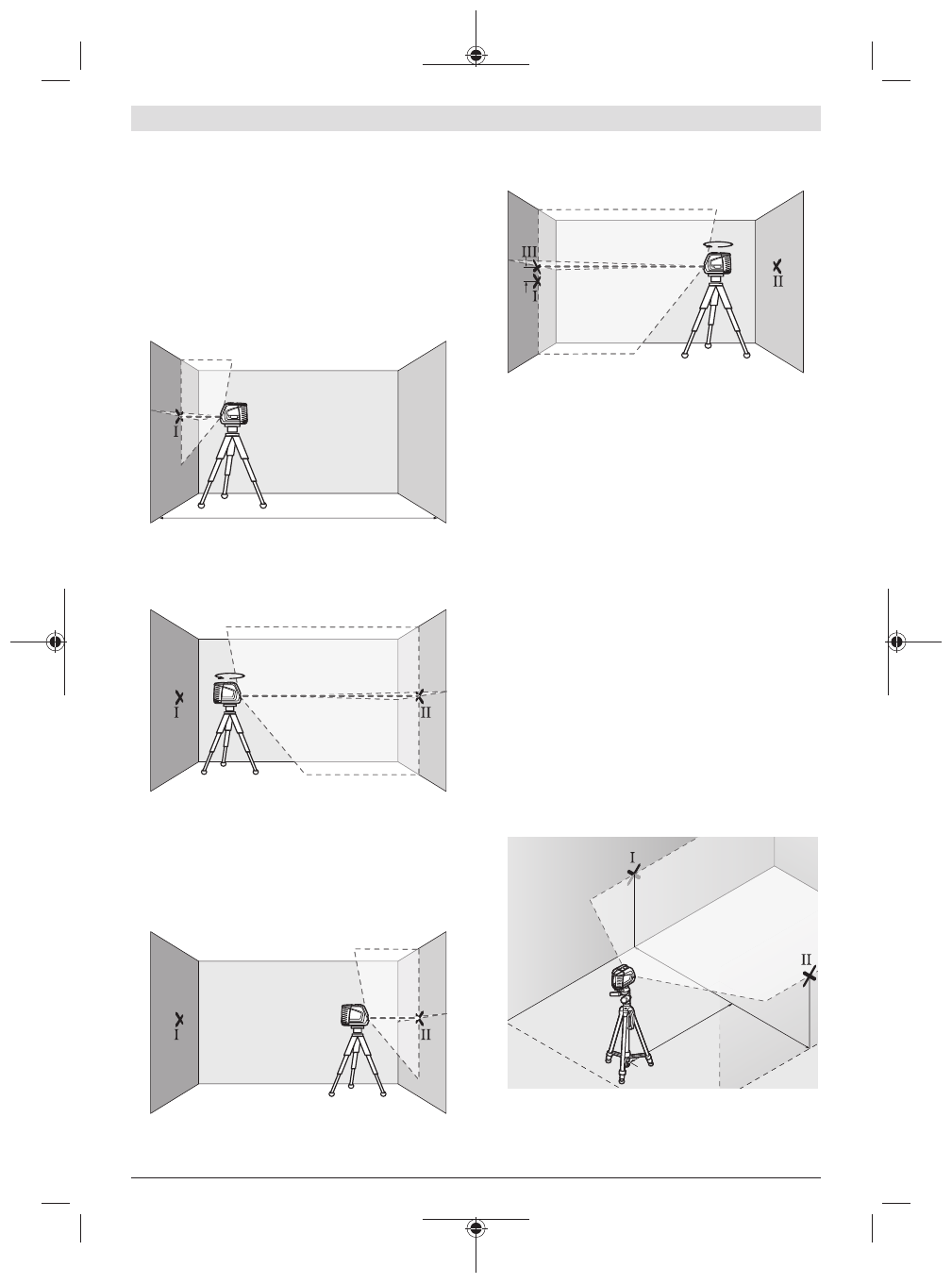

Проверка точности горизонтальной линии по высоте
Для контроля необходим свободный отрезок
5
м на проч-
ном грунте между стенами А и В.
– Монтируйте измерительный инструмент вблизи сте-
ны А на держателе или штативе или установите его на
прочное, ровное основание. Включите измеритель-
ный инструмент для работы с автоматическим нивели-
рованием и выберите режим перекрестных линий.
A
B
5 m
– Направьте лазер на ближнюю стену А и дайте измери-
тельному инструменту нивелироваться. Отметьте се-
редину точки, в которой лазерные линии пересекают-
ся на стене (точка I).
A
B
180°
– Поверните измерительный инструмент на 180°, подо-
ждите, пока он не произведет самонивелирование, и
отметьте точку перекрещивания лазерных линии на
противоположной стене В (точка
Ⅱ
).
– Установите измерительный инструмент – не поворачи-
вая его – вблизи стены В, включите его и дайте ему
время нивелироваться.
A
B
– Настройте измерительный инструмент по высоте (с по-
мощью штатива или подкладок) так, чтобы точка пере-
крещивания лазерных линий точно совпала с ранее от-
меченной точкой II на стене В.
d
180°
A
B
– Поверните измерительный инструмент на 180°, не из-
меняя высоты. Направьте инструмент на стену А так,
чтобы вертикальная лазерная линия проходила через
уже отмеченную точку
Ⅰ
. Подождите, пока инструмент
не закончит самонивелирование, и отметьте точку
перекрещивания лазерных линий на стене A (точ-
ка
Ⅲ
).
– Расстояние
d
между двумя обозначенными точками
Ⅰ
и
Ⅲ
на стене А отражает фактическое отклонение изме-
рительного инструмента по высоте.
На участке 2 ×
5
м =
10
м максимально допустимое от-
клонение составляет:
10
м × ±
0,3
мм/м = ±
3
мм. Таким образом, расстояние
d
между точками
Ⅰ
и
Ⅲ
не должно превышать макс.
3
мм.
Проверка точности нивелирования горизонтальной
линии
Для проверки требуется свободная поверхность прибл.
5 ×
5
м.
– Монтируйте измерительный инструмент посередине
между стенами А и В на держателе или штативе, или
установите его на прочное, ровное основание. Вклю-
чите измерительный инструмент для работы с автома-
тическим нивелированием и выберите горизонталь-
ный режим. Дайте измерительному инструменту само-
нивелироваться.
2,5 m
5,0 m
5,0 m
5,0
m
5,0 m
A
B
– Обозначьте на расстоянии 2,5 м от измерительного
инструмента середину лазерного луча на обеих стенах
(точка
Ⅰ
на стене A и точка
Ⅱ
на стене B).
1 609 92A 5TD | (01.07.2020)
Bosch Power Tools
