28
| Español
Si en alguna de estas comprobaciones se llega a sobrepasar
la desviación máxima admisible, haga reparar el aparato de
medición en un servicio técnico
Bosch
.

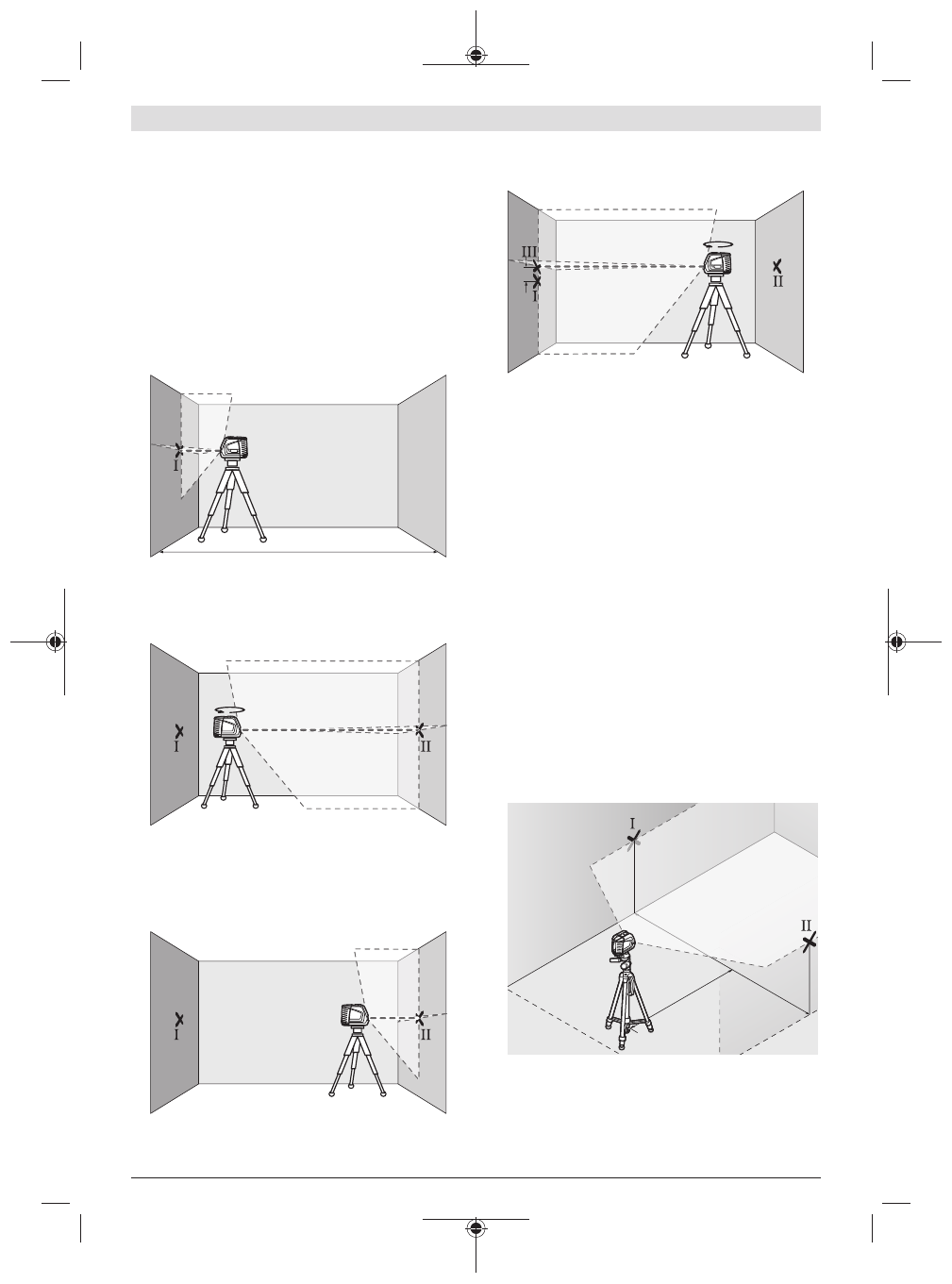

Comprobación de la exactitud de la altura de la línea
horizontal
Para la comprobación se requiere un tramo libre de
5
m so-
bre un firme consistente entre dos paredes A y B.
– Coloque el aparato de medición cerca de la pared A te-
niéndolo montado en el soporte o un trípode, o colocán-
dolo sobre un firme consistente y plano. Conecte el apa-
rato de medición en el servicio con nivelación automática
y seleccione el modo de líneas cruzadas.
A
B
5 m
– Oriente el láser contra la cercana pared A, y deje que se
nivele el aparato de medición. Marque el centro del pun-
to, en el cual se cruzan las líneas láser en la pared (pun-
to
Ⅰ
).
A
B
180°
– Gire el aparato de medición en 180°, espere a que éste se
haya nivelado y marque la intersección de las líneas láser
en la pared B del lado opuesto (punto
Ⅱ
).
– Ubique el aparato de medición – sin girarlo – cerca de la
pared B, conéctelo y déjelo que se nivele.
A
B
– Alinee el aparato de medición en la altura (con la ayuda
del trípode o de apoyos si es necesario), de modo que la
intersección de las líneas láser quede exactamente en el
punto
Ⅱ
marcado previamente en la pared B.
d
180°
A
B
– Gire el aparato de medición en 180°, sin modificar la altu-
ra. Alineelo sobre la pared A, de modo que la línea láser
vertical pase por el punto
Ⅰ
ya marcado. Espere a que se
haya nivelado el aparato de medición y marque la inter-
sección de las líneas láser en la pared A (punto
Ⅲ
).
– La diferencia
d
de ambos puntos
Ⅰ
y
Ⅲ
marcados sobre la
pared A es la desviación de altura real del aparato de me-
dición.
En un recorrido de medición de 2 ×
5
m =
10
m, la divergen-
cia máxima admisible asciende a:
10
m × ±
0,3
mm/m = ±
3
mm. La diferencia
d
entre los pun-
tos
Ⅰ
y
Ⅲ
debe ascender por consiguiente a como máximo
3
mm.
Comprobación de la exactitud de nivelación de la línea
horizontal
Para la comprobación se requiere una superficie libre de
aprox. 5 ×
5
m.
– Coloque el aparato de medición en el centro entre ambas
paredes A y B teniéndolo montado en el soporte o un trí-
pode, o bien, depositándolo sobre un firme consistente y
plano. Conecte el aparato de medición en el servicio con
nivelación automática y seleccione el modo de operación
horizontal. Deje que se nivele el aparato de medición.
2,5 m
5,0 m
5,0 m
5,0
m
5,0 m
A
B
– A una distancia de 2,5 m del aparato de medición, mar-
que en ambas paredes el centro de la línea láser (punto
Ⅰ
en pared A y punto
Ⅱ
en pared B).
1 609 92A 5TD | (01.07.2020)
Bosch Power Tools
