SACO DE RECOLHA DE ERVA

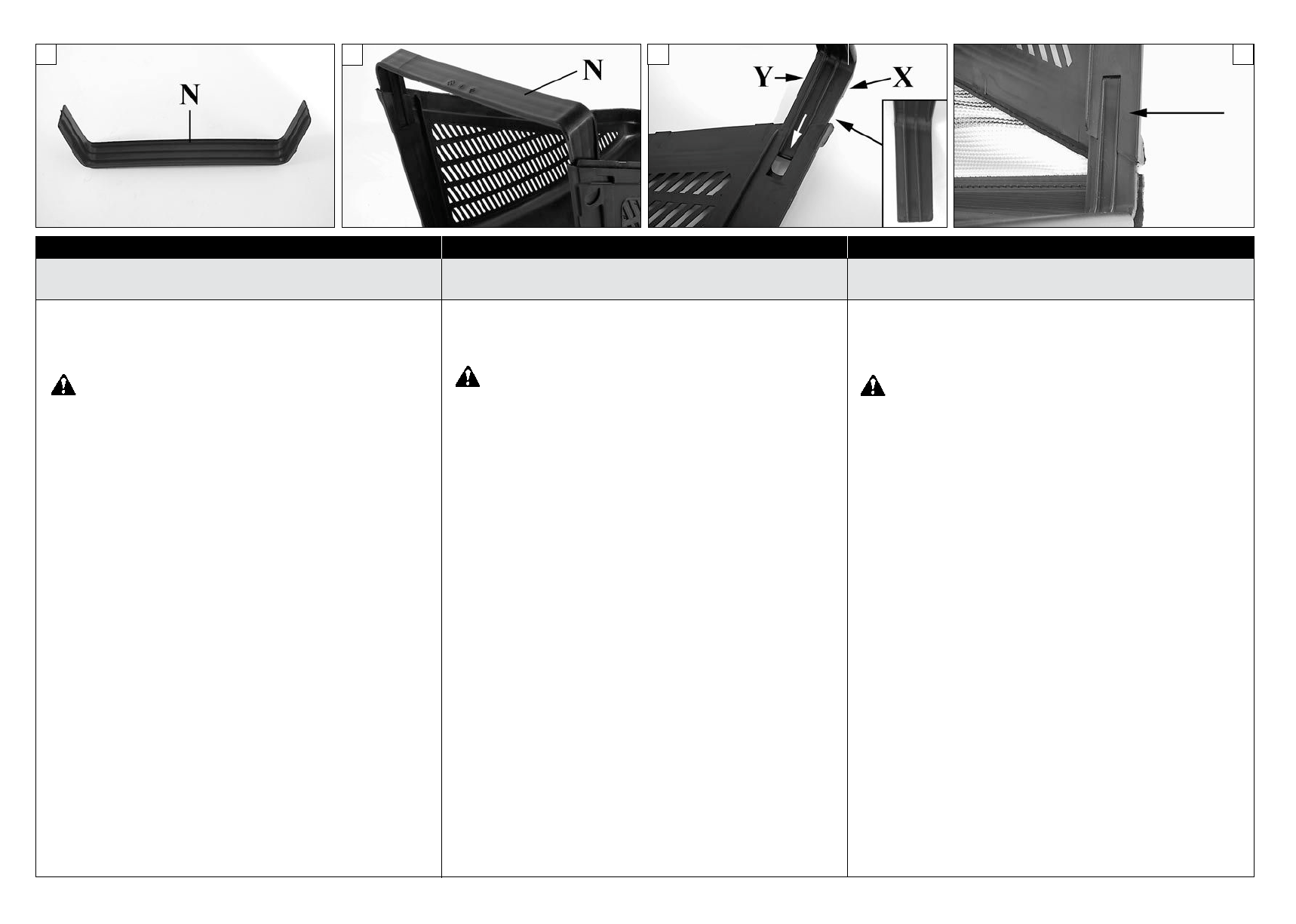

Fixe o travêsso (N, Fig.9-10).
ATENÇÃO!
– A travessa tem um s entido de
montagem. O lado (X, Fig.11) é maior e deve ficar virado
para o exterior do cesto. O lado (Y) é mais pequeno e
deve ficar virado para o interior do cesto. A travessa deve
ser encaixada a fundo até engatar (Fig.12).
NB:
ouve-se
um som que indica o engate.
De seguida, monte a parte em rede (D, Fig.13) com
a parede rígida (E) através das respectivas uniões (F,
Fig.14). Comece pela parte traseira para terminar nos
dois lados.
POSICIONAMENTO DO SACO (Fig. 15-16)
- Levante o defletor (G).
- Apoie os dois ganchos (H) no perno do deflector (I).
- A b a i x e o d e f l e t o r e a s s e g u r e - s e q u e f e c h e
completamente a parte superior do saco recolhe-relva.
1
54
Português
Türkçe
Ελληνικα
ANTES DE PÔR EM MOVIMENTO
MONTAJ
ΠPIN AΠO TH ΘEΣH ΣE ΛEITOYPΓIA
9
ΣΑΚΟΣ ΣΥΛΛΟΓΗΣ ΧΛΟΗΣ
Τοποθετήστε την τραβέρσα (αρ., Εικ. 9-10).
Π Ρ ΟΣΟΧ Η ! -
Η τρ α β έρ σ α δ ε ν έ χε ι φ ο ρ ά
τοποθέτησης. Η πλευρά (X, Εικ.11) είναι μεγαλύτερη
και πρέπει να βρίσκεται προς την έξω πλευρά του
καλαθιού. Η πλευρά (Y) είναι μικρότερη και πρέπει
ν α βρίσ κεται πρ ο ς το εσωτερικό του κα λαθ ιού.
Πιέστε μέχρι τέρμα την τραβέρσα έως ότου ασφαλίσει
(Εικ.12).
ΣΗΜ.:
Η ασφάλιση γίνεται αντιληπτή με το
χαρακτηριστικό ήχο.
Στη συνέχεια συνδέστε το πλέγμα (D, Εικ.13) στο
άκαμπτο τμήμα (E) με τις ειδικές ασφάλειες (F, Εικ.14).
Ξεκινήστε από το πίσω μέρος για να τερματίσετε στις
δύο πλευρές.
TOΠOΘETHΣH TOY ΣAKOY (Eικ. 15-16)
- Σηκώστε το καπάκι (G).
- Ακουμπήστε τους δύο γάντζους (Η) πάνω στον
πείρο του εκτροπέα (Ι).
- Kατεβάστε το καπάκι και βεβαιωθείτε ότι κλείνει
εντελώς το άνω μέρος του σάκου περισυλλογής
γρασιδιού.
ÇİM TOPLAMA TORBASI
Travers parçasını (N, Şekil 9-10) takınız.
DİKKAT!
- Traversin belli bir montaj yönü vardır.
Kenar (X, Şekil 11) daha kalındır ve sepetin dışında
kalmalıdır. (Y) Kenarı daha incedir ve sepetin içinde
kalmalıdır. Travers kancaya ulaşıncaya kadar dibe
doğru itilmelidir (Şekil 12).
Not:
Kancaya takıldığında
çıkan ses duyulabilmelidir.
Tel örgüdeki kısmı (D, Şekil 13) uygun kancaları (F,
Şekil 14) kullanarak sert çeperle (E) birleştiriniz. İki
kenar üzerine getirmek için arka çeperden başlayınız.
ÇIM TORBASININ YERLETIRILMESI (Şekil 15-16)
- Arka reflektörü (G) kaldırın.
- İki çengeli (H), deflektörün pimi (I) üzerine dayayın.
- Arka ref lektörü indirin ve tamamiyle torbanın
üstüne oturtun.
