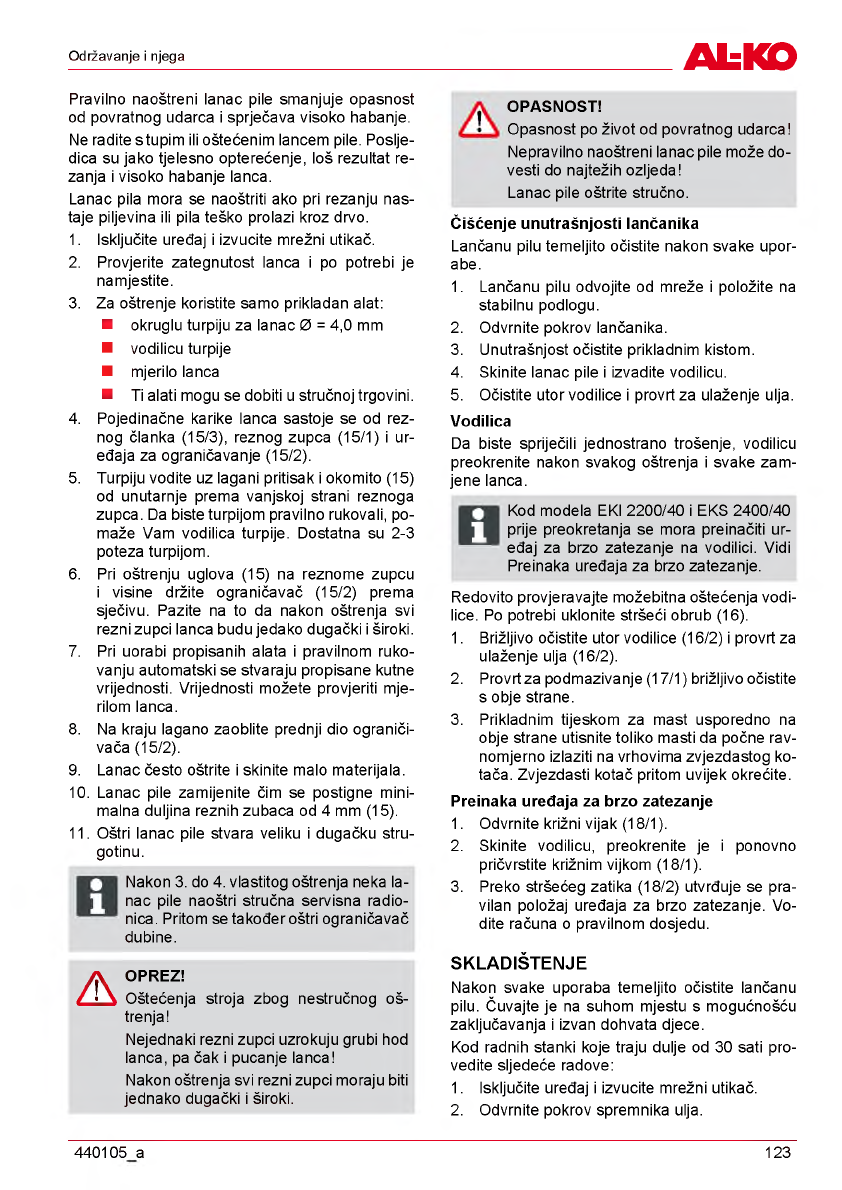

O d r ž a v a n je   i  n je g a

ALKO

Pravilno  naoštreni  lanac  pile  smanjuje  opasnost

od  povratnog  udarca  i  sprječava  visoko  habanje.

Ne radite s tupim  ili oštećenim  lancem  pile.  Poslje­

dica  su  jako  tjelesno  opterećenje,  loš  rezultat  re­

zanja  i visoko  habanje  lanca.

Lanac  pila  mora  se  naoštriti  ako  pri  rezanju  nas­

taje  piljevina  ili  pila  teško  prolazi  kroz  drvo.

1.  Isključite  uređaj  i  izvucite  mrežni  utikač.

2.  Provjerite  zategnutost  lanca  i  po  potrebi  je

namjestite.

3.  Za  oštrenje  koristite  samo  prikladan  alat:

■

okruglu  turpiju  za  lanac 0   =  4,0  mm

■   vodilicu  turpije

■

mjerilo  lanca

■

Ti alati  mogu se dobiti  u stručnoj trgovini.

4.  Pojedinačne  karike  lanca  sastoje  se  od  rez-

nog  članka  (15/3),  reznog  zupca  (15/1)  i  ur­

eđaja  za  ograničavanje  (15/2).

5.  Turpiju vodite  uz  lagani  pritisak i  okomito  (15)

od  unutarnje  prema  vanjskoj  strani  reznoga

zupca.  Da  biste turpijom   pravilno  rukovali,  po­

maže  Vam  vodilica  turpije.  Dostatna  su  2-3
poteza  turpijom.

6.  Pri  oštrenju  uglova  (15)  na  reznome  zupcu

i  visine  držite  ograničavač  (15/2)  prema

sječivu.  Pazite  na  to  da  nakon  oštrenja  svi

rezni zupci  lanca budu jedako dugački  i široki.

7.  Pri  uorabi  propisanih  alata  i  pravilnom  ruko­

vanju  autom atski  se  stvaraju  propisane  kutne
vrijednosti.  Vrijednosti  možete  provjeriti  m je­

rilom  lanca.

8.  Na  kraju  lagano  zaoblite  prednji  dio  ograniči-

vača  (15/2).

9.  Lanac često  oštrite  i  skinite  malo  materijala.

10.  Lanac  pile  zamijenite  čim  se  postigne  mini­

malna  duljina  reznih zubaca  od  4  mm  (15).

11.  Oštri  lanac  pile  stvara  veliku  i  dugačku  stru­

gotinu.

O P ASNO ST!

Opasnost  po život od  povratnog  udarca!

Nepravilno naoštreni  lanac pile  može do­

vesti  do  najtežih  ozljeda!

Lanac  pile  oštrite  stručno.

Č iš ć e n je   u n u t r a š n jo s t i  la n č a n ik a

Lančanu  pilu  tem eljito  očistite  nakon  svake  upor­

abe.

1.  Lančanu  pilu  odvojite  od  mreže  i  položite  na

stabilnu  podlogu.

2.  Odvrnite  pokrov  lančanika.

3.  Unutrašnjost očistite  prikladnim  kistom.

4.  Skinite  lanac  pile  i  izvadite  vodilicu.

5.  Očistite  utor vodilice  i  provrt za  ulaženje  ulja.

V o d ilic a

Da  biste  spriječili  jednostrano  trošenje,  vodilicu

preokrenite  nakon  svakog  oštrenja  i  svake  zam ­

je ne  lanca.

Kod  modela  EKI  2200/40  i  EKS  2400/40

prije  preokretanja  se  mora  preinačiti  ur­
eđaj  za  brzo  zatezanje  na  vodilici.  Vidi

Preinaka  uređaja za  brzo  zatezanje.

Redovito  provjeravajte  možebitna oštećenja vod i­

lice.  Po  potrebi  uklonite  stršeći  obrub  (16).

1.  Brižljivo  očistite  utor vodilice  (16/2)  i  provrt za

ulaženje  ulja  (16/2).

2.  Provrt za podmazivanje (17/1)  brižljivo očistite

s obje  strane.

3.  Prikladnim  tijeskom   za  mast  usporedno  na

obje  strane  utisnite toliko  masti  da  počne  rav­

nomjerno  izlaziti  na vrhovima zvje zdastog  ko­

tača.  Zvjezdasti  kotač  pritom  uvijek okrećite.

P re in a k a   u re đ a ja   za  b rz o   zate zanje

1.  Odvrnite  križni  vijak  (18/1).

2.  Skinite  vodilicu,  preokrenite  je  i  ponovno

pričvrstite  križnim  vijkom  (18/1).

3.  Preko  stršećeg  zatika  (18/2)  utvrđuje  se  pra­

vilan  položaj  uređaja  za  brzo  zatezanje.  Vo­
dite  računa  o  pravilnom  dosjedu.

SKLADIŠTENJE

Nakon  svake  uporaba  tem eljito  očistite  lančanu

pilu.  Čuvajte  je  na  suhom  mjestu  s  mogućnošću

zaključavanja  i  izvan  dohvata  djece.

Kod  radnih  stanki  koje  traju  dulje  od  30  sati  pro­

vedite  sljedeće  radove:

1.  Isključite  uređaj  i  izvucite  mrežni  utikač.

2.  Odvrnite  pokrov  spremnika  ulja.

A

Nakon 3.  do 4. vlastitog oštrenja  neka  la­

nac  pile  naoštri  stručna  servisna  radio­
nica.  Pritom se također oštri  ograničavač

dubine.

OPREZ!

Oštećenja  stroja  zbog  nestručnog  oš­

trenja!

Nejednaki rezni zupci  uzrokuju grubi  hod

lanca,  pa  čak  i  pucanje  lanca!

Nakon oštrenja svi  rezni zupci  moraju biti

jednako  dugački  i  široki.
