CONNESSIONI

10

It

Per la connessione, mantenere i cavi degli altoparlanti più
corti possibile. Non avvolgere o arrotolare il cavo in
eccesso. Se le connessioni sono difettose e non si ode alcun
suono dal subwoofer o dagli altoparlanti o da entrambi.
Assicurarsi che i simboli di polarità + e – dei cavi degli
altoparlanti siano stati rispettati e connessi correttamente.
Se questi cavi sono invertiti, il suono sarà innaturale e
mancherà dei bassi.

Attenzione

Non lasciare che i cavi nudi degli altoparlanti si tocchino tra
loro, poiché si potrebbe danneggiare il subwoofer o
l’amplificatore o entrambi.

■

Prima della connessione

Rimuovere 10 mm di isolante dalle estremità dei cavi degli
altoparlanti.

■

Modalità di connessione

1

Allentare la manopolina del terminale ’, mostrata in
figura.

2

Inserire il filo nudo.

3

Serrare la manopolina.

4

Verificare la stabilità della connessione tirando
leggermente sul cavo sul lato del terminale.

Solo per modelli U.S.A., Canada e Australia

Sono possibile anche connessioni

1

Serrare la manopolina del terminale.

2

Inserire il connettore banana plug nel terminale

Una volta completate tutte le connessioni, collegare il
subwoofer e gli altri componenti audio/video
all’alimentazione. nelle uscite CA.

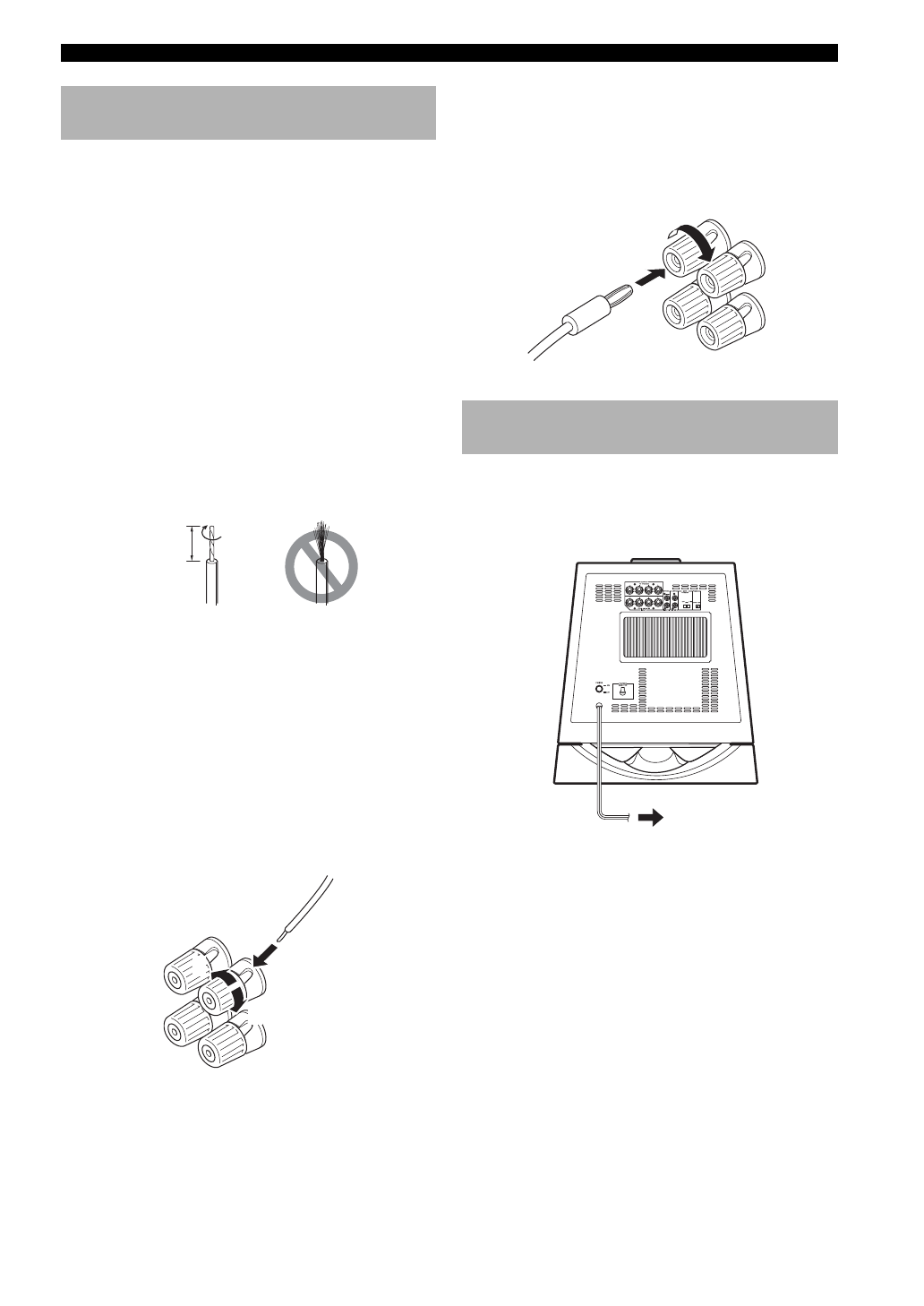

Connessione dei terminali

INPUT1/OUTPUT del subwoofer

Corretto

Errato

10 mm

2

1

3

Rosso: positivo (+)

Nero: negativo (

–

)

Collegamento del subwoofer

all’uscita CA

2

1

A uscita CA
