6

Nl

Kies uit de volgende twee aansluitmethoden de methode die het meest geschikt is voor uw audiosysteem.

■

Kies   (pagina's 6-7) als uw versterker lijnuitgangsaansluiting(en)

(pinuitgangen) heeft

■

Kies   (pagina's 8-9) als uw versterker geen lijnuitgangsaansluiting(en)

(pinuitgangen) heeft

Opgelet: ontkoppel de subwoofer en andere audio-/videocomponenten voordat u
aansluitingen tot stand brengt.

Opmerkingen

• Alle verbindingen moeten correct zijn, dit wil zeggen L (links) met L, R (rechts) met R, "+" met "+" en "–" met

"–". Raadpleeg ook de gebruiksaanwijzing van de apparatuur die uw wilt aansluiten op de subwoofer.

• Steek de stekker van de subwoofer en andere audio-/videocomponenten pas in nadat alle aansluitingen tot stand

zijn gebracht.

• Verbind voor aansluiting op een versterker (of AV-ontvanger) de SUBWOOFER-aansluiting (of LOW PASS, enz.) aan

de achterzijde van de versterker (of AV-ontvanger) met de

/MONO INPUT2-aansluiting van de subwoofer.

• Wanneer u de subwoofer aansluit op de SPLIT SUBWOOFER-aansluitingen aan de achterzijde van de versterker, dient

u erop te letten de

/MONO INPUT2-aansluiting aan te sluiten op de "L"-zijde en de

 INPUT2-aansluiting aan te

sluiten op de "R"-zijde van de SPLIT SUBWOOFER-aansluitingen.

Opmerkingen

• Bepaalde versterkers zijn voorzien van lijnuitgangsaansluitingen die worden aangeduid met PRE OUT.

Wanneer u de subwoofer op de PRE OUT-aansluitingen van de versterker aansluit, moet de versterker
beschikken over tenminste twee paar PRE OUT-aansluitingen. Sluit de subwoofer niet op de PRE OUT-
aansluitingen aan als de versterker slechts over één paar PRE OUT-aansluitingen beschikt. Sluit in dit geval de
subwoofer aan op de luidsprekeruitgangsaansluitingen van de versterker (zie pagina's 8-9).

• Bij aansluiting op een mono-lijnuitgang van de versterker, sluit u de

/MONO INPUT2-aansluiting aan.

• Bij aansluiting op de lijnuitgangsaansluitingen van de versterker mogen er geen andere luidsprekers op de

OUTPUT-aansluitingen van het achterpaneel van de subwoofer aangesloten worden. Indien deze worden
aangesloten, zullen zij geen geluid produceren.

■

Gebruik van één subwoofer

AANSLUITINGEN

1

2

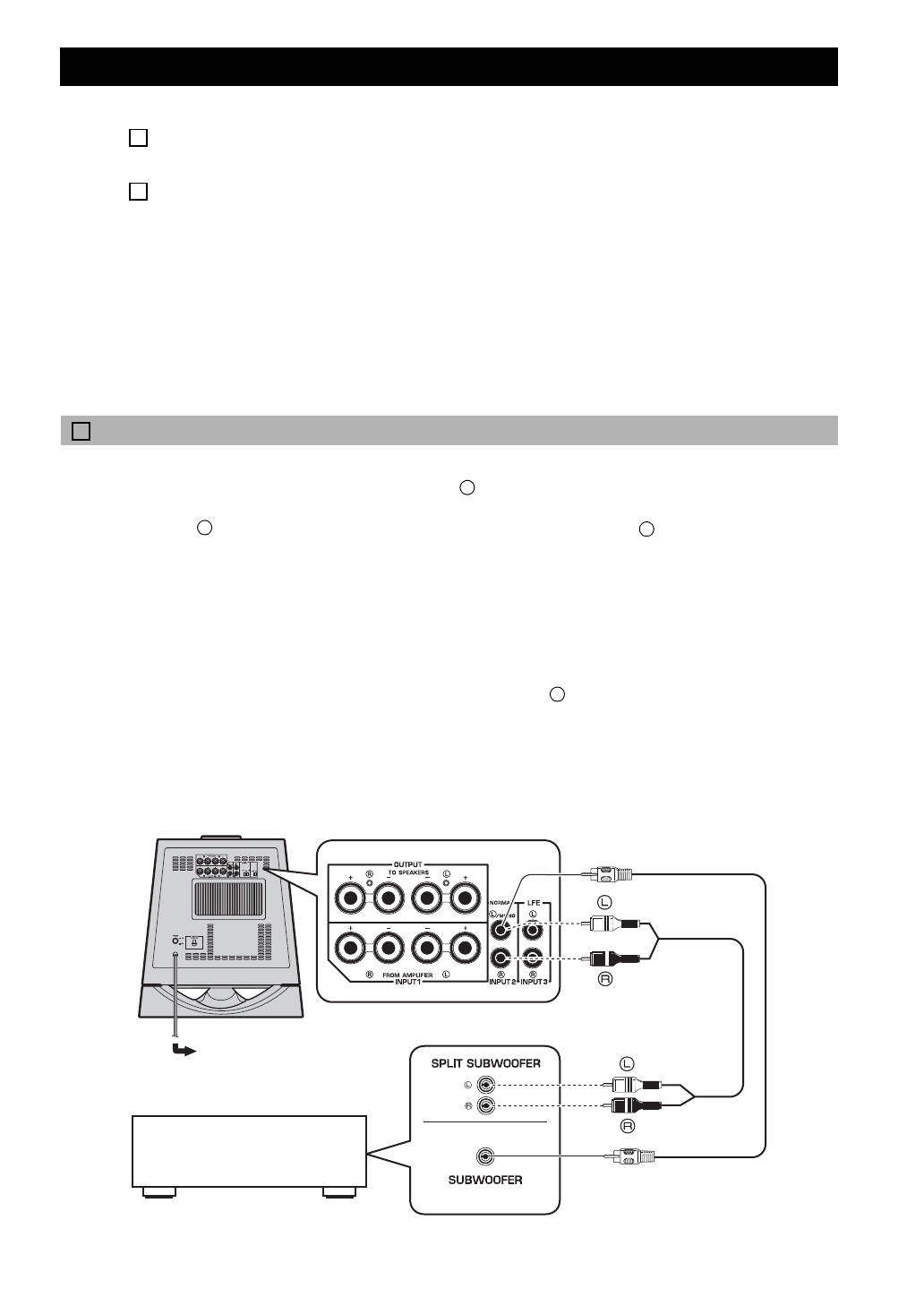

 Aansluiting op de lijnuitgangsaansluitingen (pin-uitgangen) van de versterker

1

L

L

R

L

Subwoofer

Versterker

Naar stopcontact

Monokabel met

pinstekkers

(niet bijgeleverd)

Audiokabel met

pinstekkers

(niet bijgeleverd)
