6

It

Scegliere uno dei due metodi seguenti più adatti per il proprio sistema audio.

■

Scegliere   (pagine 6-7) se l’amplificatore presenta terminali di uscita di

linea (presa a spina).

■

Scegliere

(pagine

8-9) se l’amplificatore non presenta terminali di uscita

di linea (presa a spina).

Attenzione: togliere la spina di alimentazione del subwoofer e altri componenti audio/video
prima di effettuare i collegamenti.

Note

• Tutte le connessioni devono essere corrette, ovvero L (sinistra) a L, R (destra) a R, “+” a “+” e “–” a “–”. Fare

inoltre riferimento al manuale ’ del componente per i collegamenti al subwoofer.

• Una volta completate tutte le connessioni, collegare il subwoofer e gli altri componenti audio/video

all’alimentazione.

• Per collegare a un amplificatore (o ricevitore AV), collegare il terminale SUBWOOFER (o LOW PASS, ecc.) sulla

parte posteriore dell’amplificatore (o ricevitore AV) al terminale

/MONO INPUT2 del subwoofer.

• Quando si collega il subwoofer ai terminali SPLIT SUBWOOFER sulla parte posteriore dell’amplificatore, assicurarsi

di collegare il terminale

/MONO INPUT2 al lato “L” e il terminale

 INPUT2 al lato “R” dei terminali SPLIT

SUBWOOFER.

Note

• Alcuni amplificatori presentano terminali di uscita di linea con l’etichetta PRE OUT. Quando si collega il

subwoofer ai terminali PRE OUT dell’amplificatore, assicurarsi che l’amplificatore presenti almeno due set di
terminali PRE OUT. Se l’amplificatore presenta un solo set di terminali PRE OUT, non collegare il subwoofer
ai terminali PRE OUT. Diversamente, connettere il subwoofer ai terminali si uscita degli altoparlanti
dell’amplificatore. (Fare riferimento a pagine 8-9.)

• Quando si collega un terminale di uscita di linea monoaurale dell’amplificatore, collegare il terminale

/

MONO INPUT2.

• Quando si collegano i terminali di uscita di linea dell’amplificatore, non devono essere connessi altri altoparlanti

ai terminali OUTPUT sul pannello posteriore del subwoofer. Se connessi, non emetteranno alcun suono.

■

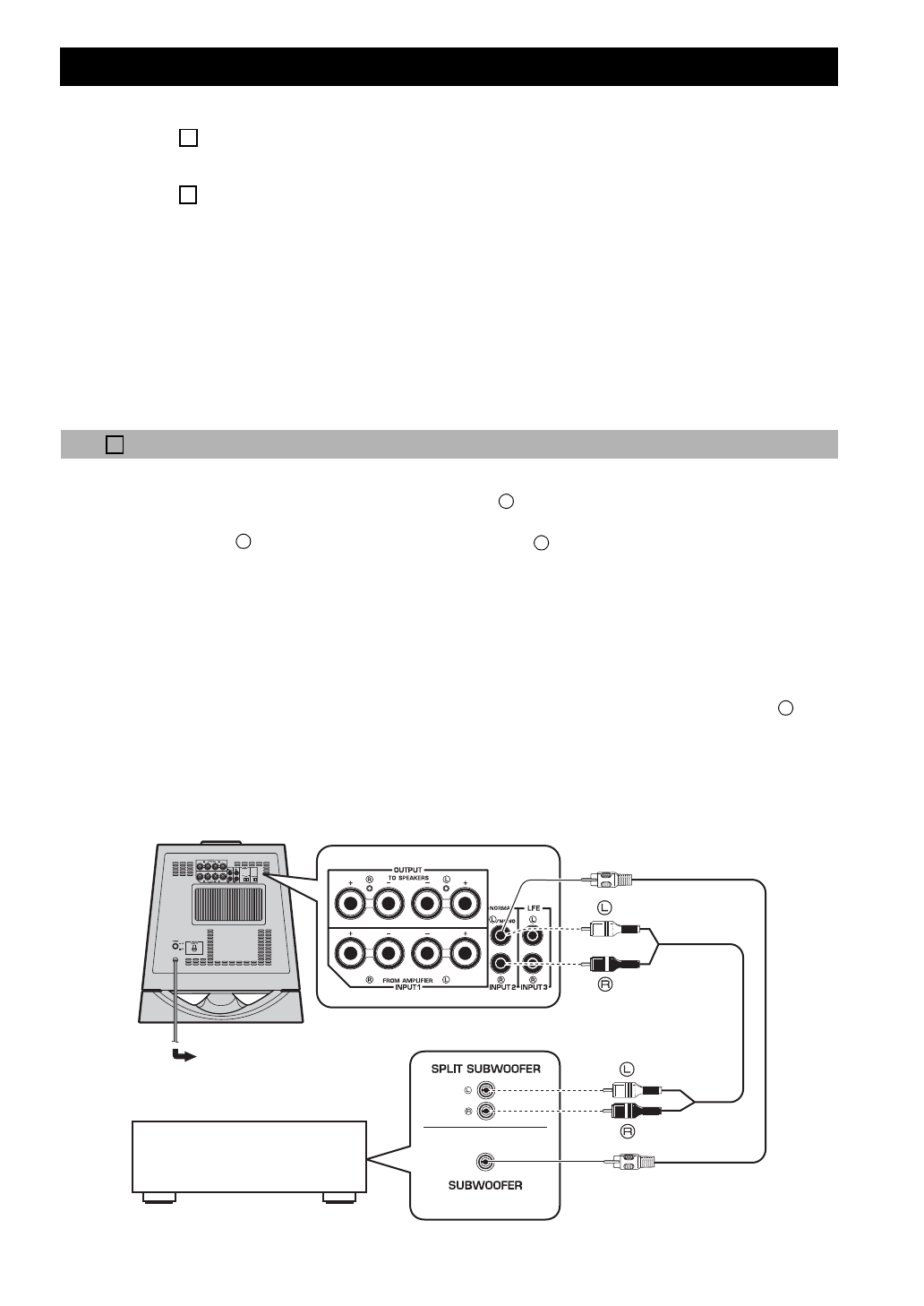

Uso di un solo subwoofer

CONNESSIONI

1

2

 Collegamento ai terminali di uscita di linea (presa a spina) dell’amplificatore

1

L

L

R

L

Subwoofer

Amplificatore

A uscita CA

Cavo mono pin

(non incluso)

Cavo audio pin

(non incluso)
