Elija el método de conexión que se ajuste mejor a su sistema de audio.

■

Elija   (páginas 6-7) si su amplificador tiene terminal(es) de salida (toma

para clavija) de línea

■

Elija   (páginas 8-9) si su amplificador no tiene terminal(es) de salida (toma

para clavija) de línea

Precaución: desenchufe el altavoz de ultragraves y otros componentes de audio/vídeo
antes de realizar las conexiones.

Notas

• Todas las conexiones deben ser las correctas, L (izquierdo) con L, R (derecho) con R, “+” con “+” y “–” con

“–”. Se recomienda consultar también el manual de instrucciones de cada uno de los componentes que han de
conectarse al altavoz de ultragraves.

• Enchufe el altavoz de ultragraves y otros componentes de audio/video después de que haya finalizado todas las

conexiones.

• Para conectar a un amplificador (o receptor AV), conecte la terminal SUBWOOFER (o LOW PASS, etc.) en la parte

trasera del amplificador (o receptor AV) al terminal

/MONO INPUT2 del altavoz de ultragraves.

• Cuando conecte el altavoz de ultragraves en los terminales SPLIT SUBWOOFER de la parte trasera del amplificador,

asegúrese de conectar el terminal

/MONO INPUT2 en el lado “L” y el terminal

 INPUT2 en el lado “R” de los

terminales SPLIT SUBWOOFER.

Notas

• Algunos amplificadores disponen de terminales de salida de línea con la etiqueta PRE OUT. Si va a conectar un

altavoz de ultragraves a los terminales PRE OUT del amplificador, utilice un amplificador que tenga por lo

menos dos juegos de terminales PRE OUT. Si el amplificador sólo tiene un juego de terminales PRE OUT no

conecte el altavoz de ultragraves a los terminales PRE OUT. En su lugar, conecte el altavoz de ultragraves a los

terminales de salida de altavoz del amplificador. (Consulte las páginas 8-9.)

• Si realiza la conexión a un terminal de salida de línea monoaural del amplificador, conéctelo al terminal

/MONO INPUT2.

• Al conectarlo a los terminales de salida de línea del amplificador, no se deben conectar otros altavoces a los

terminales OUTPUT del panel trasero del altavoz de ultragraves. Si se conectan, no saldrá ningún sonido.

■

Utilización de un altavoz de ultragraves

CONEXIONES

1

2

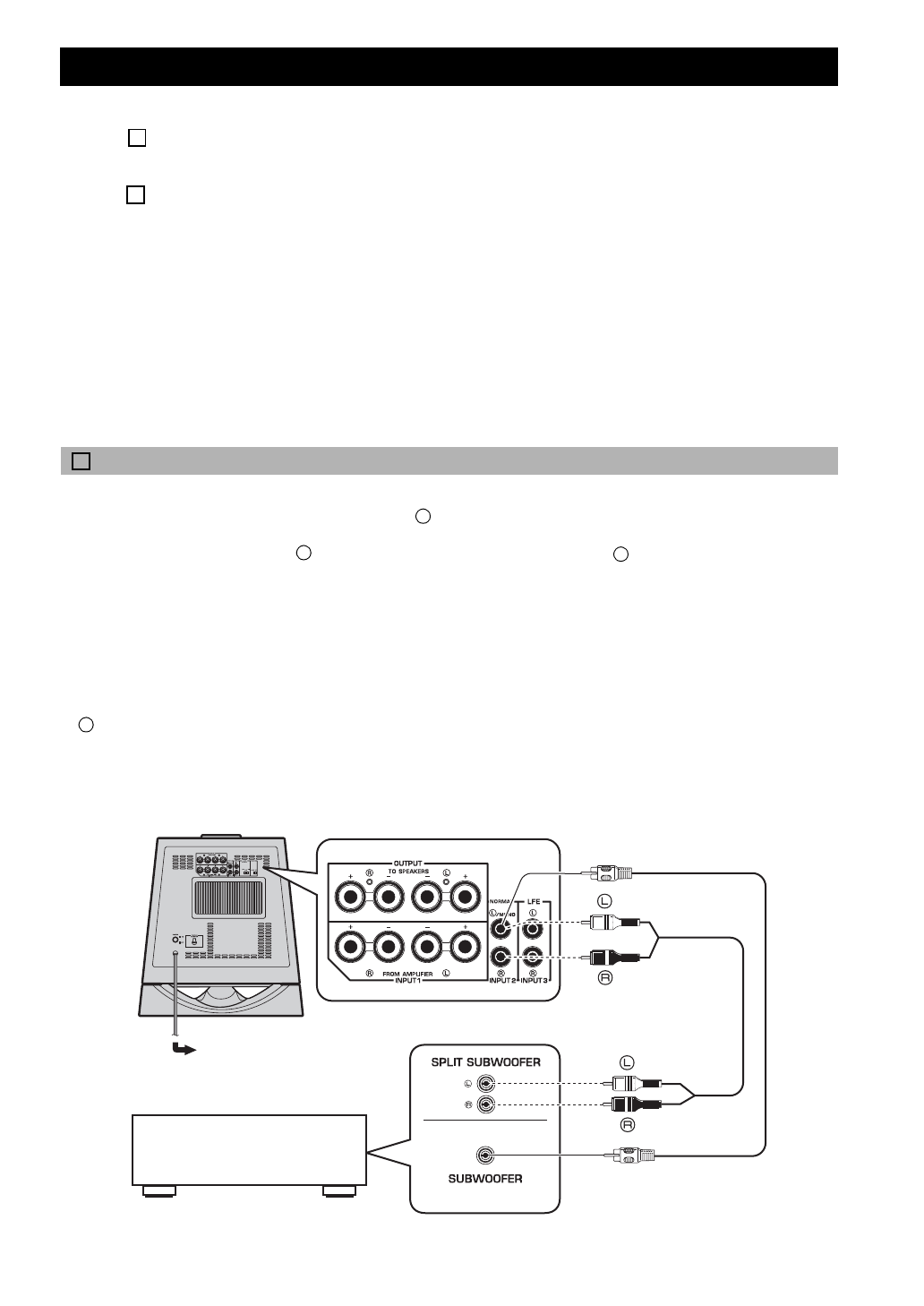

 Conexión a los terminales (toma para clavija) de salida de línea del amplificador

1

L

L

R

L

Altavoz de ultragraves

Amplificador

A una toma de corriente de CA

Cable de clavijas mono

(no incluido)

Cable de clavijas

de audio

(no incluido)
