Wählen Sie für den Anschluss je nach Konfiguration Ihres Audio-Systems eine der folgenden zwei Anschlussverfahren aus.

■

Wählen Sie   (Seite 6-7), wenn Ihr Verstärker mit Line-

Ausgangsanschlüssen (Steckbuchse) ausgestattet ist.

■

Wählen Sie   (Seite 8-9), wenn Ihr Verstärker nicht mit Line-

Ausgangsanschlüssen (Steckbuchse) ausgestattet ist.

Zur Beachtung: Trennen Sie den Subwoofer und die anderen Audio-/Video-Komponenten

ab, bevor Sie Anschlüsse durchführen.

Hinweise

• Alle Anschlüsse müssen ordnungsgemäß durchgeführt werden, d.h. L (links) muss an L, R (rechts) an R, „+“ an

„+“ und „–“ an „–“ angeschlossen werden. Lesen Sie sich außerdem die Bedienungsanleitung der an den

Subwoofer anzuschließenden Komponente durch.

• Schließen Sie nach der Beendigung aller Anschlüsse den Netzstecker des Subwoofers und der anderen Audio-/

Video-Komponenten an.

• Zum Anschließen eines Verstärkers (oder AV-Receivers) müssen Sie den an der Rückseite des Verstärkers (oder AV-Receivers)

befindlichen SUBWOOFER-Anschluss (oder LOW PASS usw.) am

/MONO INPUT2-Anschluss des Subwoofers anschließen.

• Stellen Sie beim Anschluss des Subwoofers an die SPLIT SUBWOOFER-Anschlüsse an der Rückseite des Verstärkers

sicher, dass Sie den

/MONO INPUT2-Anschluss an die Seite „L“ und den

 INPUT2-Anschluss an die Seite „R“

der SPLIT SUBWOOFER-Anschlüsse anschließen.

Hinweise

• Einige Verstärker verfügen über Line-Ausgangsanschlüsse, die mit PRE OUT bezeichnet sind. Stellen Sie beim

Anschluss des Subwoofers an die PRE OUT-Anschlüsse des Verstärkers sicher, dass der Verstärker über mindestens

zwei Sätze PRE OUT-Anschlüsse verfügt. Wenn der Verstärker nur mit einem Paar PRE OUT-Anschlüssen

ausgestattet ist, darf der Subwoofer nicht an die PRE OUT-Anschlüsse angeschlossen werden. Schließen Sie den

Subwoofer stattdessen an die Lautsprecher-Ausgangsanschlüsse des Verstärkers an. (Lesen Sie dazu die Seiten 8-9.)

• Schließen Sie beim Anschluss an einen Mono-Line-Ausgangsanschluss des Verstärkers das Kabel an den

/

MONO INPUT2-Anschluss an.

• Beim Anschluss an die Line-Ausgangsanschlüsse des Verstärkers dürfen keine anderen Lautsprecher an die

Ausgangsanschlüsse (OUTPUT) auf der Rückseite des Subwoofers angeschlossen werden. Ansonsten ist keine

Tonwiedergabe möglich.

■

Verwendung eines Subwoofers

ANSCHLÜSSE

1

2

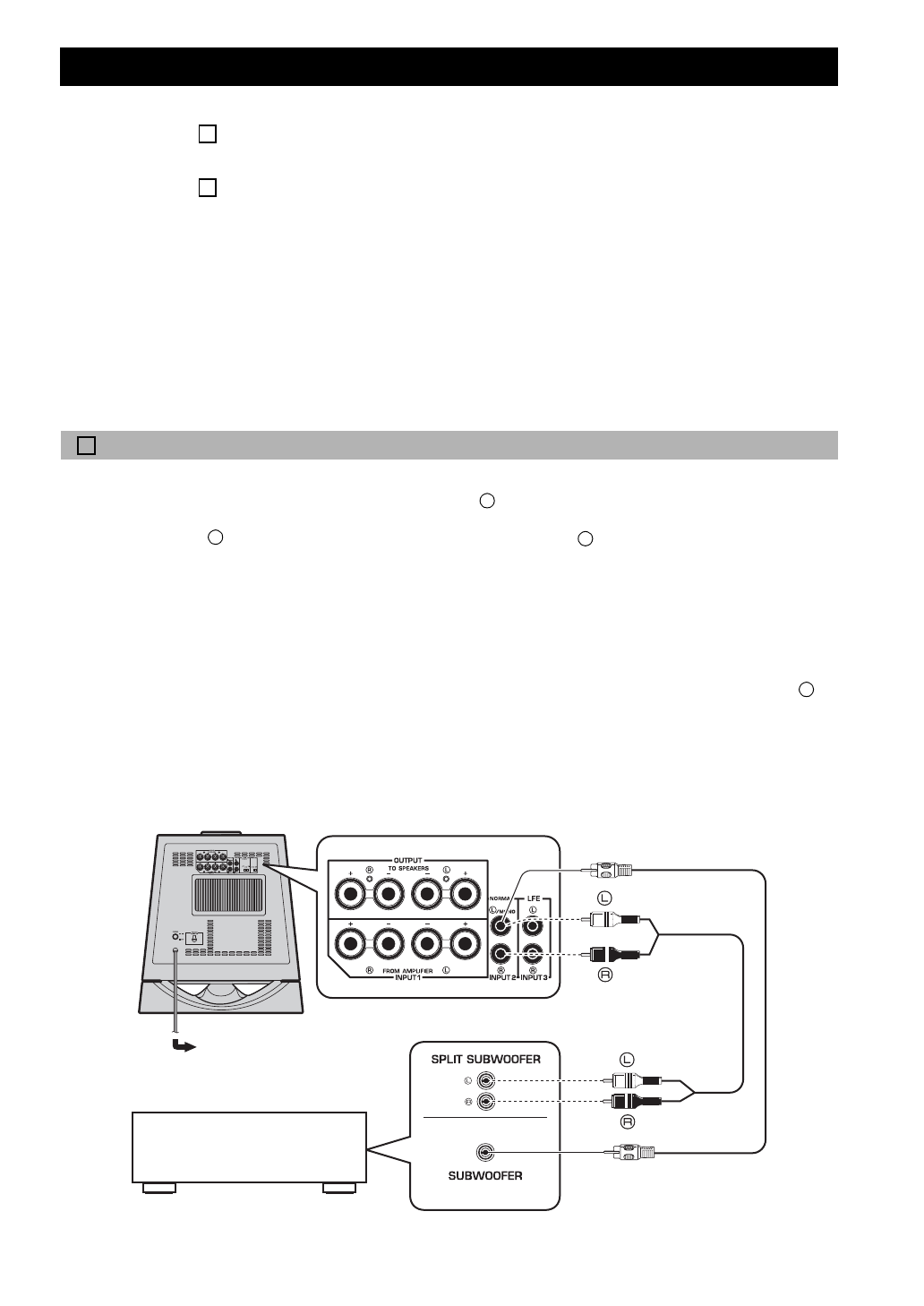

 Anschluss an die Line-Ausgangsanschlüsse (Steckbuchse) des Verstärkers

1

L

L

R

L

Subwoofer

Verstärker

Zur Netzsteckdose

Mono-Stiftkabel

(nicht mitgeliefert)

Audio-Stiftkabel

(nicht mitgeliefert)
