BRANCHEMENTS

8

Fr

Choisissez cette méthode de connexion si votre amplificateur ne dispose pas de bornes de sortie de ligne (fiche femelle).

Si votre amplificateur dispose de deux jeux de bornes de sortie d’enceintes avant et si ces

deux bornes peuvent reproduire les signaux sonores simultanément.

• Branchez l’un des jeux de bornes de sortie d’enceintes avant de l’amplificateur aux bornes d’entrée INPUT1 du caisson

de graves, puis connectez l’autre jeu de bornes de sortie d’enceintes avant de l’amplificateur aux enceintes avant.

• Configurez l’amplificateur de sorte que les deux jeux de bornes de sortie d’enceintes avant reproduisent les signaux

sonores simultanément.

Remarque

Si votre amplificateur ne dispose que d’un seul jeu de bornes de sortie d’enceintes avant, reportez-vous à la page 9.

■

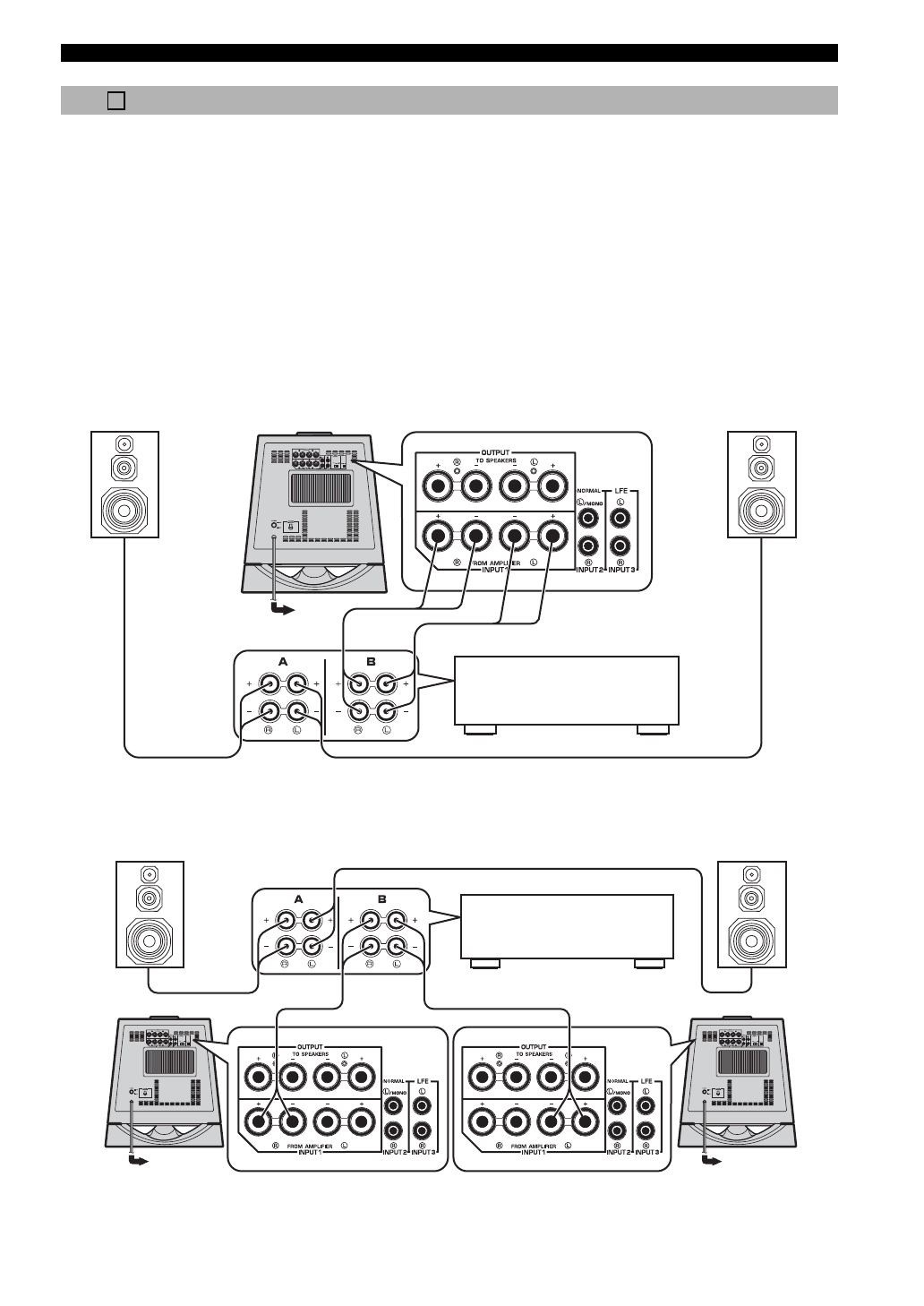

Utilisation d’un seul caisson de graves (avec câbles d’enceinte)

■

Utilisation de deux caissons de graves (avec câbles d’enceinte)

Branchement aux bornes de sortie d’enceintes de l’amplificateur

2

Enceinte avant droite

Caisson de graves

Vers prise secteur

Enceinte avant gauche

Amplificateur

Bornes de

sortie

d’enceintes

Amplificateur

Enceinte avant droite

Enceinte avant gauche

Caisson de graves

Vers prise secteur

Vers prise secteur

Caisson de graves

Bornes de

sortie

d’enceintes
