6

En

Choose one of the following two connecting methods most suitable for your audio system.

■

Choose   (pages 6-7) if your amplifier has line output (pin jack) terminal(s)

■

Choose   (pages 8-9) if your amplifier has no line output (pin jack) terminal

(s)

Caution: Unplug the subwoofer and other audio/video components before making
connections.

Notes

• All connections must be correct, that is to say L (left) to L, R (right) to R, “+” to “+” and “–” to “–”. Also, refer

to the owner’s manual of your component to be connected to the subwoofer.

• After all connections are completed, plug in the subwoofer and other audio/video components.

• To connect to an amplifier (or AV receiver), connect the SUBWOOFER (or LOW PASS, etc.) terminal on the rear of

the amplifier (or AV receiver) to the

/MONO INPUT2 terminal of the subwoofer.

• When connecting the subwoofer to the SPLIT SUBWOOFER terminals on the rear of the amplifier, be sure to connect

the

/MONO INPUT2 terminal to the “L” side and the

 INPUT2 terminal to the “R” side of the SPLIT

SUBWOOFER terminals.

Notes

• Some amplifiers have line output terminals labeled PRE OUT. When you connect the subwoofer to the PRE OUT

terminals of the amplifier, make sure that the amplifier has at least two sets of PRE OUT terminals. If the
amplifier has only one set of PRE OUT terminals, do not connect the subwoofer to the PRE OUT terminals.
Instead, connect the subwoofer to the speaker output terminals of the amplifier. (Refer to pages 8-9.)

• When connecting to a monaural line output terminal of the amplifier, connect the

/MONO INPUT2 terminal.

• When connecting to line output terminals of the amplifier, other speakers should not be connected to the

OUTPUT terminals on the rear panel of the subwoofer. If connected, they will not produce sound.

■

Using one subwoofer

CONNECTIONS

1

2

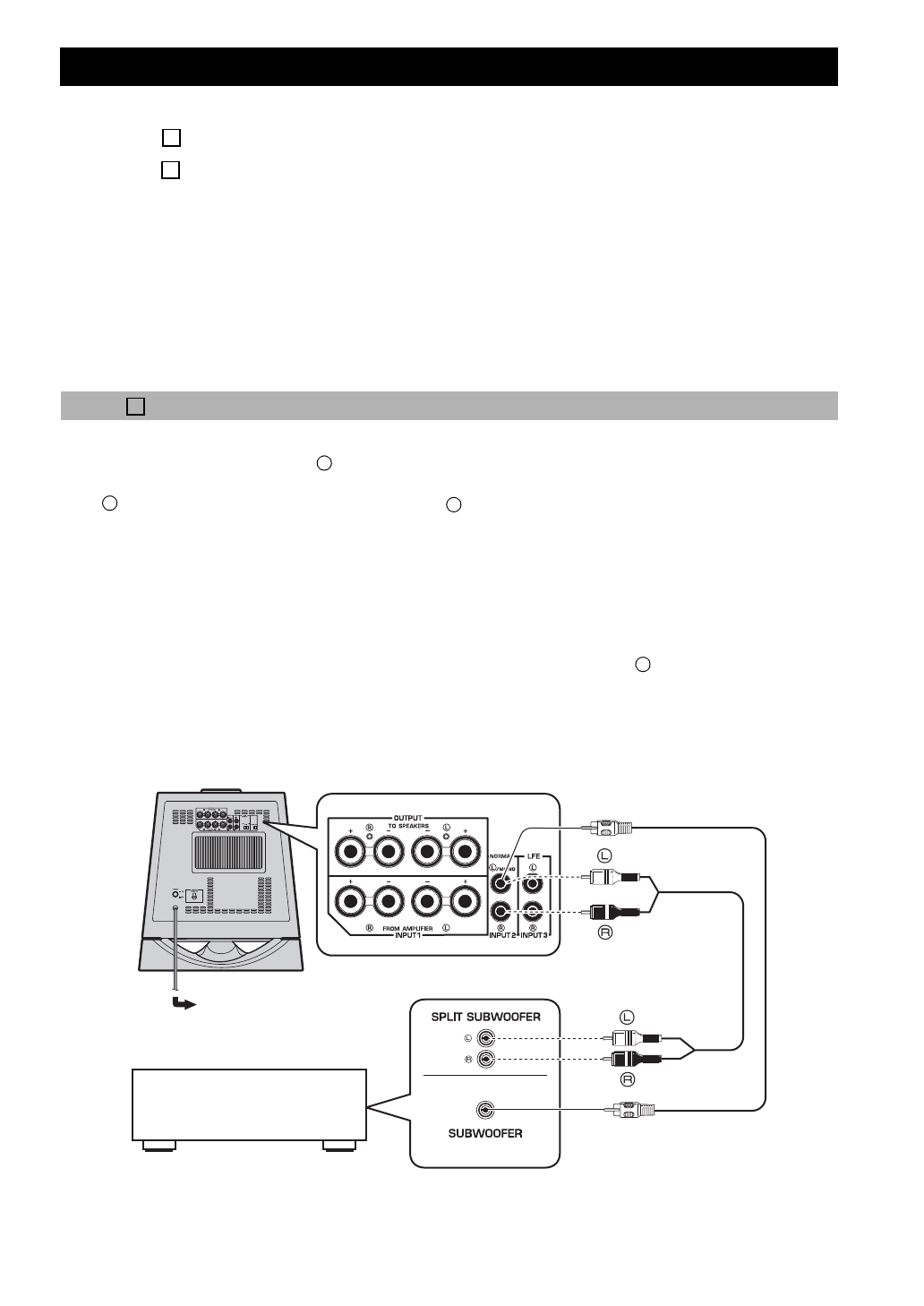

 Connecting to line output (pin jack) terminals of the amplifier

1

L

L

R

L

Subwoofer

Amplifier

To AC outlet

Mono pin cable

(not included)

Audio pin cable

(not included)
