CONEXIONES

8

Es

Seleccione este método si su amplificador no tiene terminal de salida (toma para clavija) de línea.

Si su amplificador dispone de dos conjuntos de terminales de salida de altavoces

delanteros y ambos terminales pueden emitir señales de sonido simultáneamente.

• Conecte un conjunto de terminales de salida de altavoces delanteros del amplificador a los terminales INPUT1 del

altavoz de ultragraves y conecte el otro conjunto de terminales de salida de altavoces delanteros del amplificador a los

altavoces delanteros.

• Ajuste el amplificador de modo que ambos conjuntos de terminales de salida para altavoces delanteros emitan señales

de sonido simultáneamente.

Nota

Si su amplificador sólo tiene un conjunto de terminales de salida de altavoces delanteros, consulte la página 9.

■

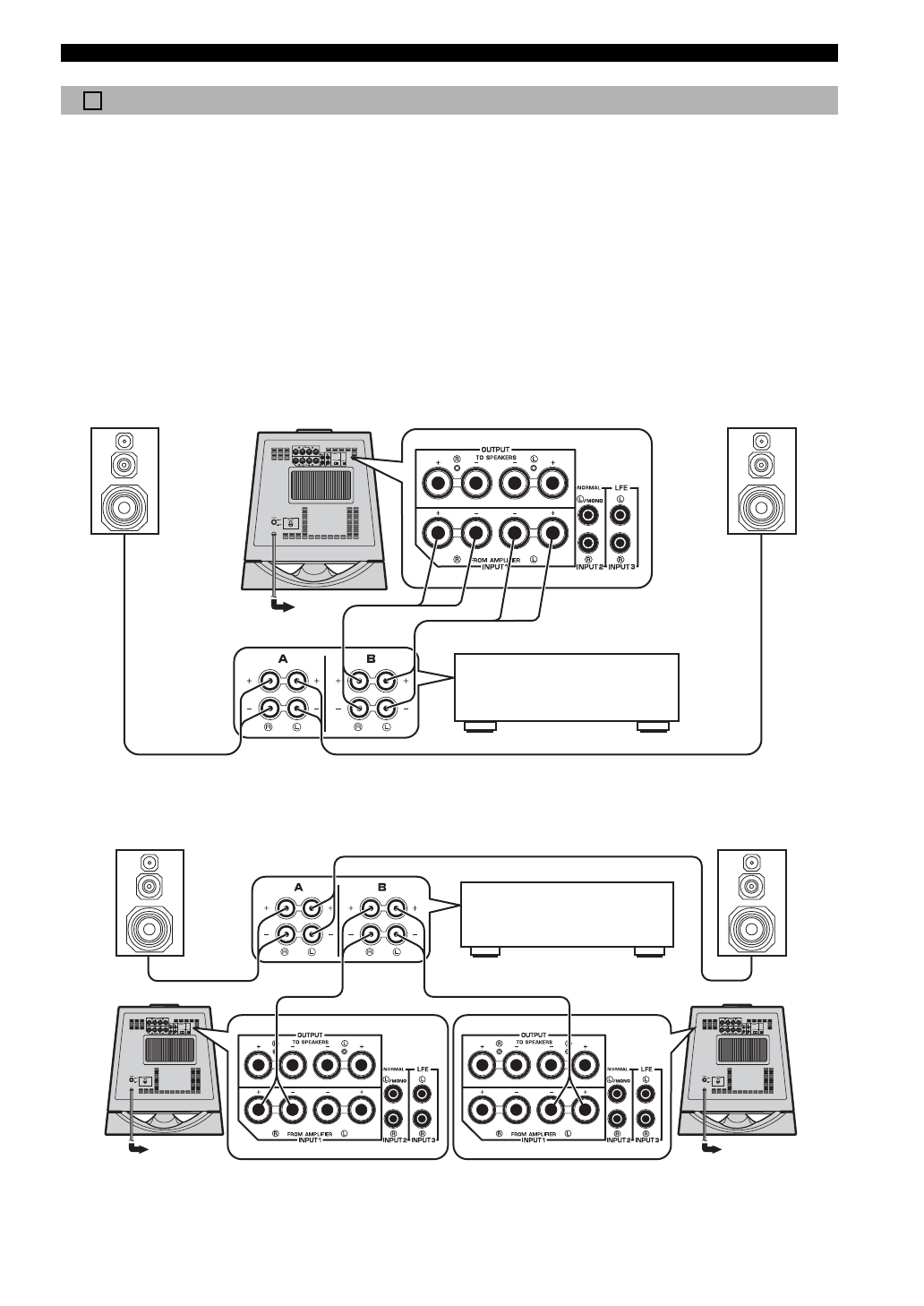

Utilización de un altavoz de ultragraves (con cables para altavoces)

■

Utilización de dos altavoces de ultragraves (con cables para altavoces)

Conexión a los terminales de salida de los altavoces del amplificador

2

Altavoz derecho delantero

Altavoz de ultragraves

A una toma de

corriente de CA

Altavoz izquierdo delantero

Amplificador

Terminales de

salida de

altavoces

Amplificador

Altavoz derecho

delantero

Altavoz izquierdo

delantero

Altavoz de ultragraves

A una toma de

corriente de CA

A una toma de

corriente de CA

Altavoz de ultragraves

Terminales de

salida de

altavoces
