ПОДКЛЮЧЕНИЕ

10

Ru

Используйте для подключения акустические
кабели наименьшей возможной длины. Не
связывайте и не сворачивайте излишки кабеля. В
случае неверного подключения сабвуфер и (или)
акустические системы не будут воспроизводить
звук. Убедитесь в соблюдении полярности (+ и -)
подключения акустических кабелей к клеммам.
При подключении акустических кабелей с
обратной полярностью звук будет неестественным
с пониженным уровнем нижних частот.

Внимание.

Избегайте соприкосновения оголенных частей
акустического кабеля для предотвращения повреждения
сабвуфера и (или) усилителя.

■

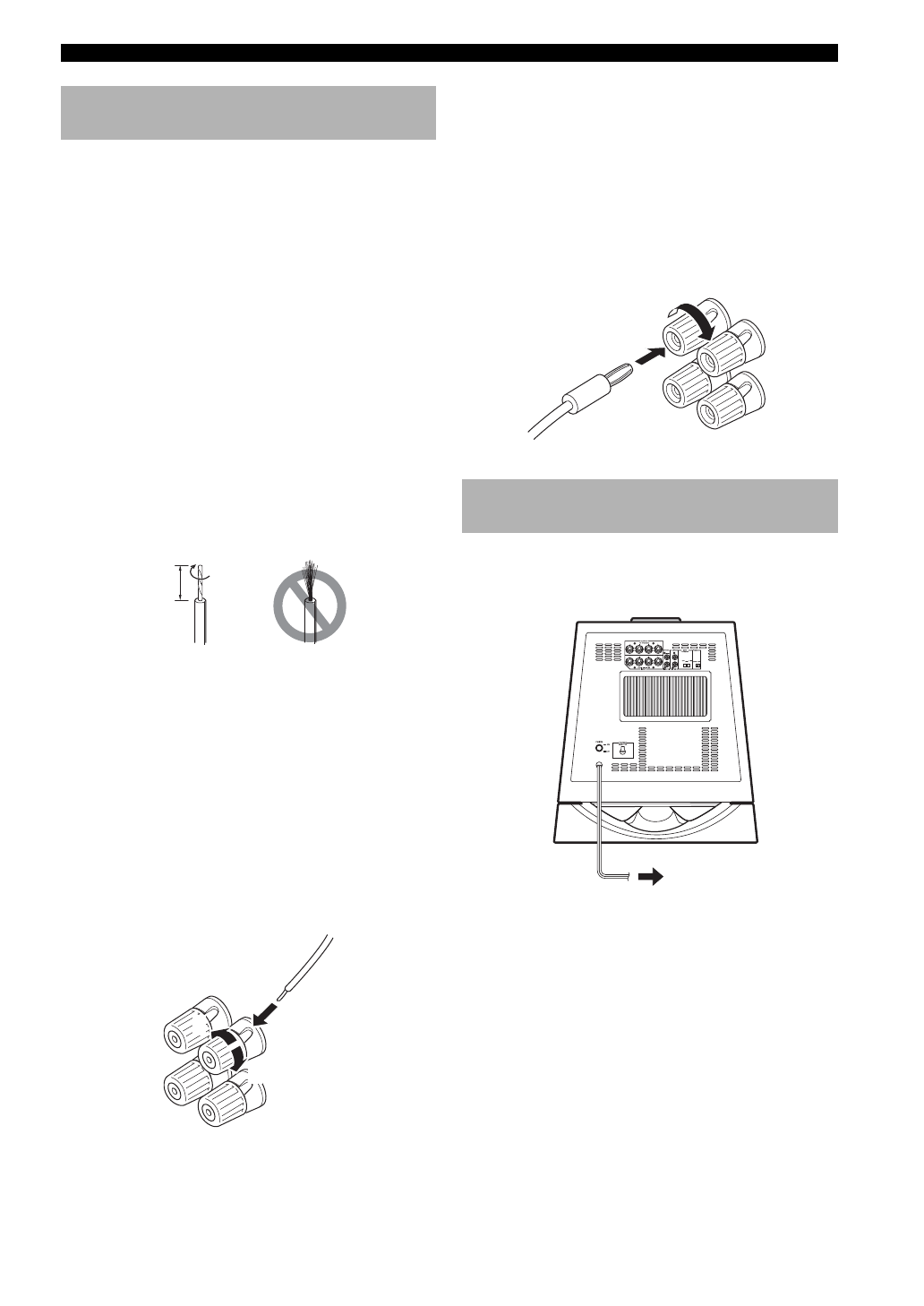

Перед подключением

Снимите около 10 мм изоляции с концов
акустического кабеля.

■

Способ подключения

1

Ослабьте ручку клеммы, как показано на
рисунке.

2

Вставьте оголенный конец акустического
кабеля в клемму.

3

Затяните ручку.

4

Проверьте надежность соединения, слегка
потянув за кабель в области клеммы.

Только для моделей в США, Канаде и
Австралии

Возможно также подключение с помощью
штекеров с продольными подпружинивающими
контактами.

1

Затяните ручку клеммы.

2

Просто вставьте штекер с продольными
подпружинивающими контактами в клемму.

После выполнения всех соединений подключите к
сети сабвуфер и другие аудио- и видеокомпоненты.

Подключение к клеммам
INPUT1/OUTPUT сабвуфера

Правильно Неправильно

10

мм

2

1

3

Красный: положительный (+)
Черный: отрицательный (

–

)

Подключение сабвуфера к
электрической розетке

2

1

К электрической

розетке
