BRANCHEMENTS

10

Fr

Lors de la connexion, laissez les câbles d’enceinte aussi
courts que possible. Veillez à ne pas plier ou enrouler
excessivement les câbles. Si les branchements sont
incorrects, le caisson de graves et/ou les enceintes ne
produiront aucun son. Veillez à respecter les signes de
polarité + et – des câbles d’enceintes et d’effectuer
correctement les branchements. Si ces câbles sont inversés,
le son ne sera pas naturel et manquera de graves.

Précautions d’utilisation

Ne laissez pas les câbles dénudés entrer en contact les uns avec
les autres. Cela risquerait d’endommager le caisson de graves
et/ou l’amplificateur.

■

Avant d’effectuer les

raccordements

Retirez 10 mm de la gaine isolante à l’extrémité de chaque
câble d’enceinte.

■

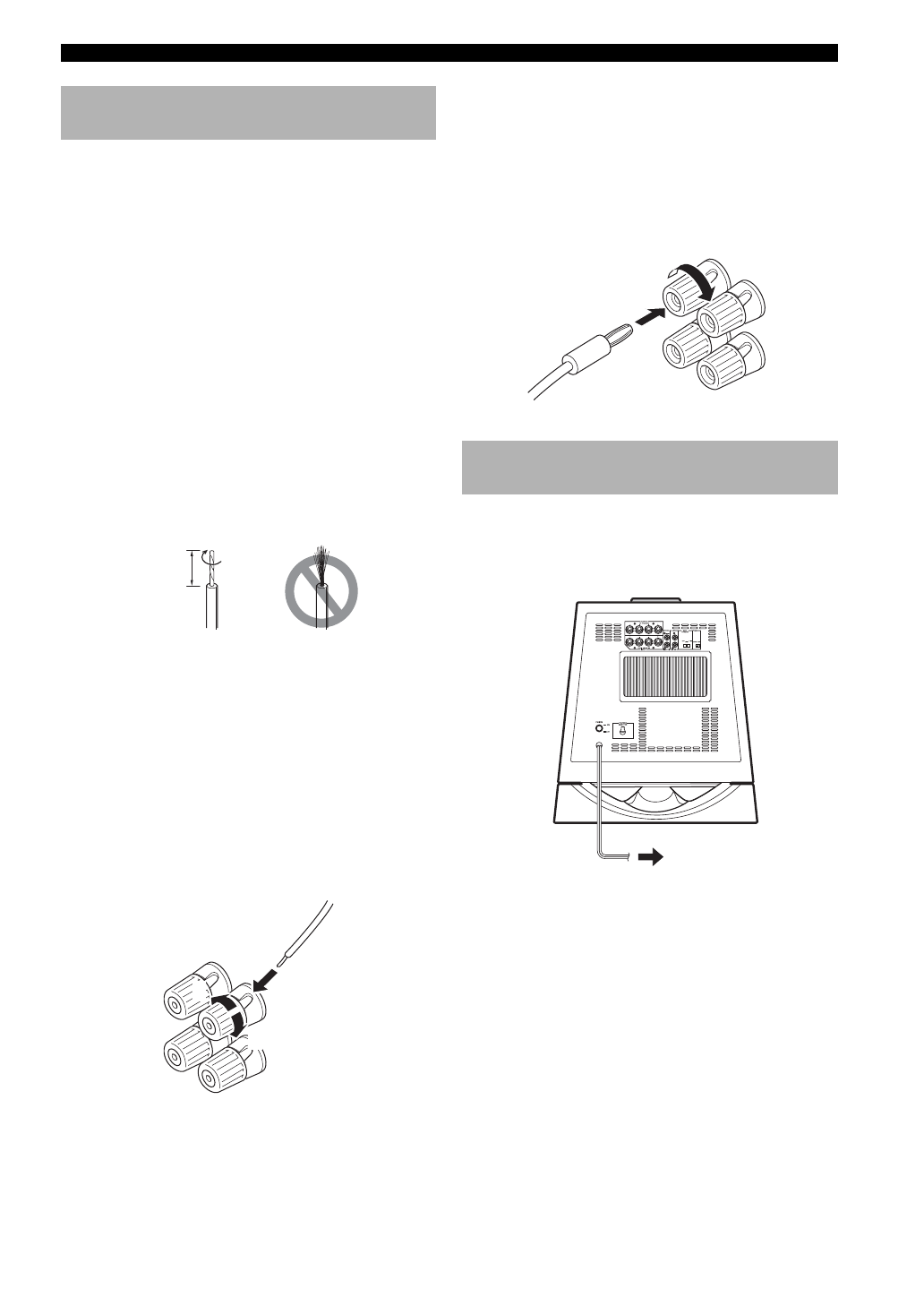

Mode de raccordement

1

Dévissez le boulon de la borne, comme indiqué ci-
dessous.

2

Insérez le câble dénudé.

3

Reserrez le boulon.

4

Vérifiez que le câble est correctement inséré en tirant
légèrement dessus au niveau de la borne.

Modèles pour les États-Unis, le Canada et
l’Australie uniquement

Lors du raccordement, il est également possible d’utiliser
une fiche banane.

1

Serrez le boulon de la borne.

2

Insérez la fiche banane dans la borne.

Ne branchez le caisson de graves et les composants audio/
vidéo à la prise secteur qu’une fois tous les branchements
terminés.

Branchement aux bornes INPUT1/

OUTPUT du caisson de graves

Bon

Mauvais

10 mm

2

1

3

Rouge : borne positive (+)

Noir : borne négative (

–

)

Branchement du caisson de

graves à la prise secteur

2

1

Vers prise secteur
