6

Ru

Выберите один из двух вариантов подключения, наиболее подходящий для вашей аудиосистемы.

■

Выберите вариант   (стр. 6-7), если усилитель оснащен клеммами

(контактными гнездами) линейного выхода

■

Выберите вариант   (стр. 8-9), если усилитель не оснащен клеммами

(контактными гнездами) линейного выхода

Внимание. Перед выполнением соединений обязательно отключите усилитель и

другие аудио- и видеокомпоненты от сети.

Примечания

• Необходимо правильно выполнить все соединения, то есть клемму L (левый) к клемме L, клемму R

(правый) к клемме R, “+” к “+”, а “–” к “–”. Кроме этого, см. руководстве по эксплуатации
компонентов для их подключения к сабвуферу.

• После завершения подключений подключите к сети сабвуфер и другие аудио- и видеокомпоненты.

• Для подключения к усилителю (или ресиверу) подсоедините клемму SUBWOOFER (или LOW PASS и

т.д.) на задней части усилителя (или ресивера) к клемме

/MONO INPUT2 сабвуфера.

• При подсоединении сабвуфера к клеммам SPLIT SUBWOOFER на задней части усилителя обязательно

подсоедините клемму

/MONO INPUT2 к стороне “L”, а клемму

 INPUT2 – к стороне “R” клемм

SPLIT SUBWOOFER.

Примечания

• На некоторых усилителях клеммы линейного выхода обозначены как PRE OUT. При подключении

сабвуфера к таким клеммам убедитесь, что усилитель оснащен по крайней мере двумя наборами клемм
PRE OUT. Если на усилителе есть только один набор таких клемм, не подключайте к ним сабвуфер.
Вместо этого подключите сабвуфер к клеммам выхода на акустические системы усилителя. (См. стр. 8-9.)

• Для подключения к клемме выхода монофонического сигнала усилителя используйте клемму

/MONO INPUT2.

• В случае подключения сабвуфера к линейному выходу усилителя запрещается подключать другие

акустические системы к клеммам OUTPUT на задней панели сабвуфера. В противном случае они не
будут воспроизводить звук.

■

Использование одного сабвуфера

ПОДКЛЮЧЕНИЕ

1

2

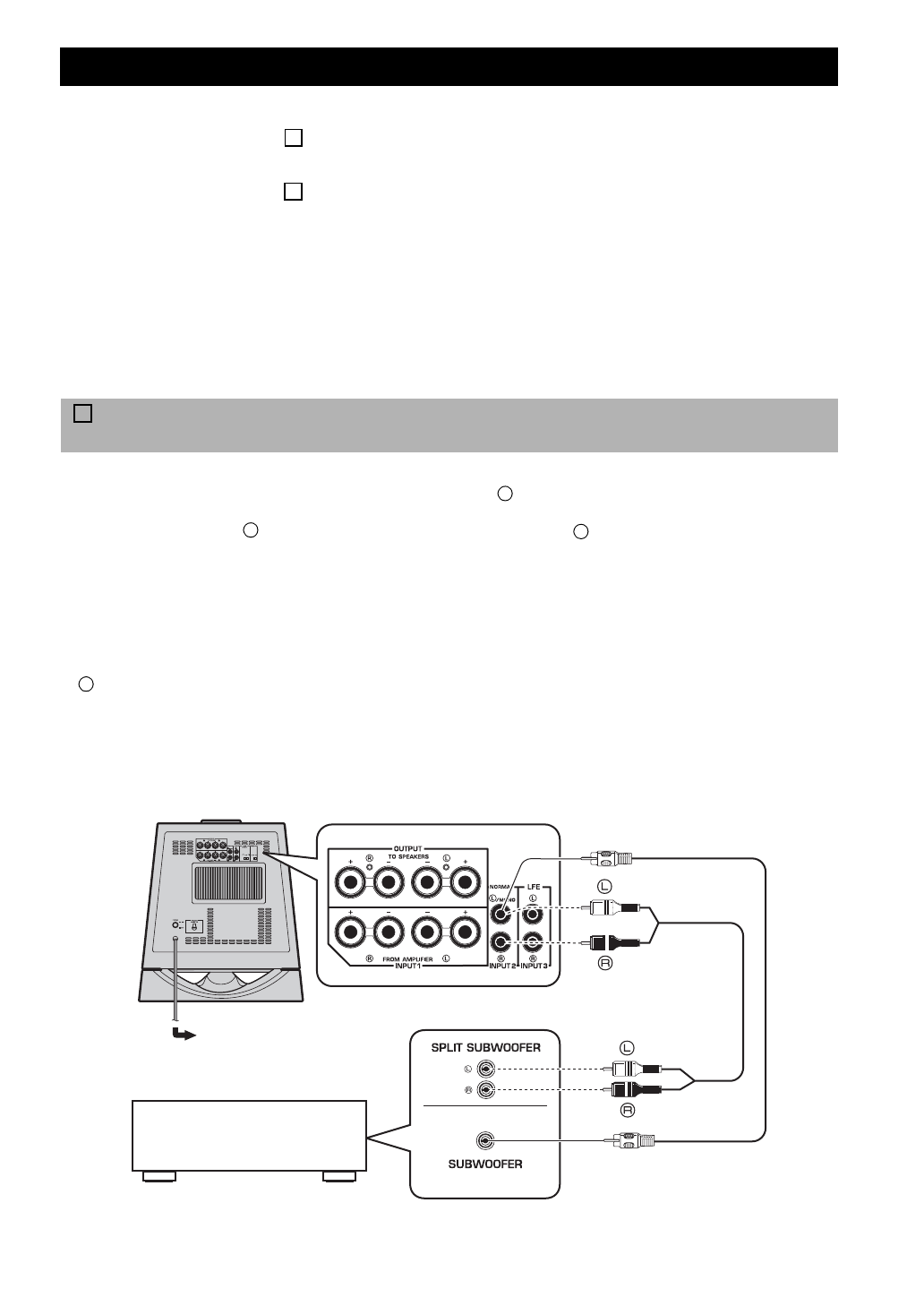

 Подключение к клеммам линейного выхода (контактным гнездам)

усилителя

1

L

L

R

L

Сабвуфер

Усилитель

К электрической розетке

Монофонический кабель

(не входит в комплект

поставки)

Аудиокабель

(не входит в

комплект

поставки)
