Соединения

40

 Ru

1

Индикатор RECOUT

Высвечивается во время режима выбора данным
аппаратом источника приема записи (смотрите стр. 62).

2

Индикатор HDMI

Высвечивается при поступлении сигнала от выбранного
источника на одно из входных гнезд HDMI (смотрите стр. 28).
Индикатор HDMI также высвечивается, когда “В
реж.ожидания” установлен на “Вкл.” и данный аппарат
находится в режиме ожидания (смотрите стр. 94).

3

Индикатор фронтального/заднего порта USB

Высвечивается в соответствии с настройкой “Выбор USB”
(смотрите стр. 83).

F : Выбран фронтальный порт USB.
R: Выбран задний порт USB.

4

Индикатор зарядки батарейки

Высвечивается, когда данный аппарат заряжает батарейку
установленного iPod в режиме ожидания данного аппарата
(смотрите стр. 64).

5

Индикаторы источников поступающего сигнала

Для указания текущего выбранного источника приема,
высвечивается соответствующий курсор.

Индикатор NET также высвечивается, когда “NET STANDBY” в
“Дополнительные настройки” установлен на “YES” и данный
аппарат находится в режиме ожидания (смотрите стр. 119).

6

Индикаторы звукового поля

Высвечиваются для указания действующих звуковых
полей (смотрите стр. 54).

7

Индикаторы поступающего сигнала

Во время воспроизведения данным аппаратом
аудиосигналов DSD (Direct Stream Digital), PCM (Pulse
Code Modulation), WMA (Windows Media Audio), MP3
(MPEG-1 Audio Layer-3), или AAC (MPEG-4 AAC),
высвечивается соответствующий индикатор.

8

Индикаторы SP A B

Высвечивается в соответствии с задействованным
набором фронтальных колонок (смотрите стр. 51).

SP A: Задействованы колонки FRONT A.
SP B: Задействованы колонки FRONT B.
SP A B: Задействованы колонки FRONT A и В.

9

Индикатор наушников

Высвечивается при подключении наушников
(смотрите стр. 51).

0

Многофункциональный информационный
дисплей

Отображает наименование программы звукового поля,
используемой в данный момент, и другую информацию во
время настройки или изменения настроек.

A

Индикаторы декодеров

Во время работы любого из декодеров данного аппарата,
высвечивается соответствующий индикатор.

B

Индикаторы DSP

При выборе любой программы звукового поля,
высвечивается соответствующий индикатор.

Индикатор CINEMA DSP HD

Высвечивается при выборе программы звукового поля
CINEMA DSP или HiFi DSP (смотрите стр. 54).

Индикатор

HD³

Высвечивается при запуске режима

CINEMA DSP HD³

(смотрите стр. 60).

C

Индикатор VIRTUAL

Высвечивается при запуске режима Virtual CINEMA DSP
(смотрите стр. 60).

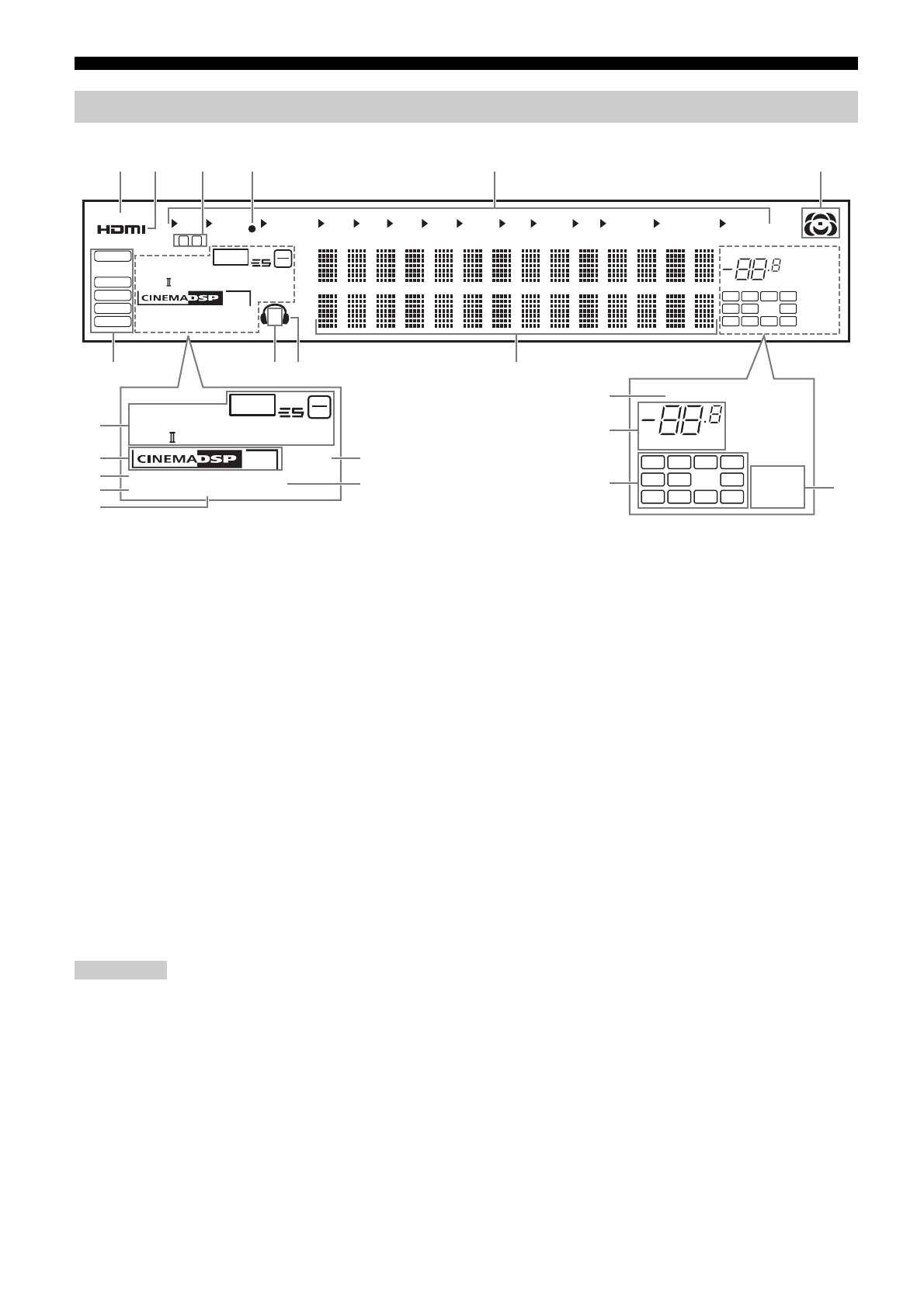

Дисплей фронтальной панели
