Соединения

27

 Ru

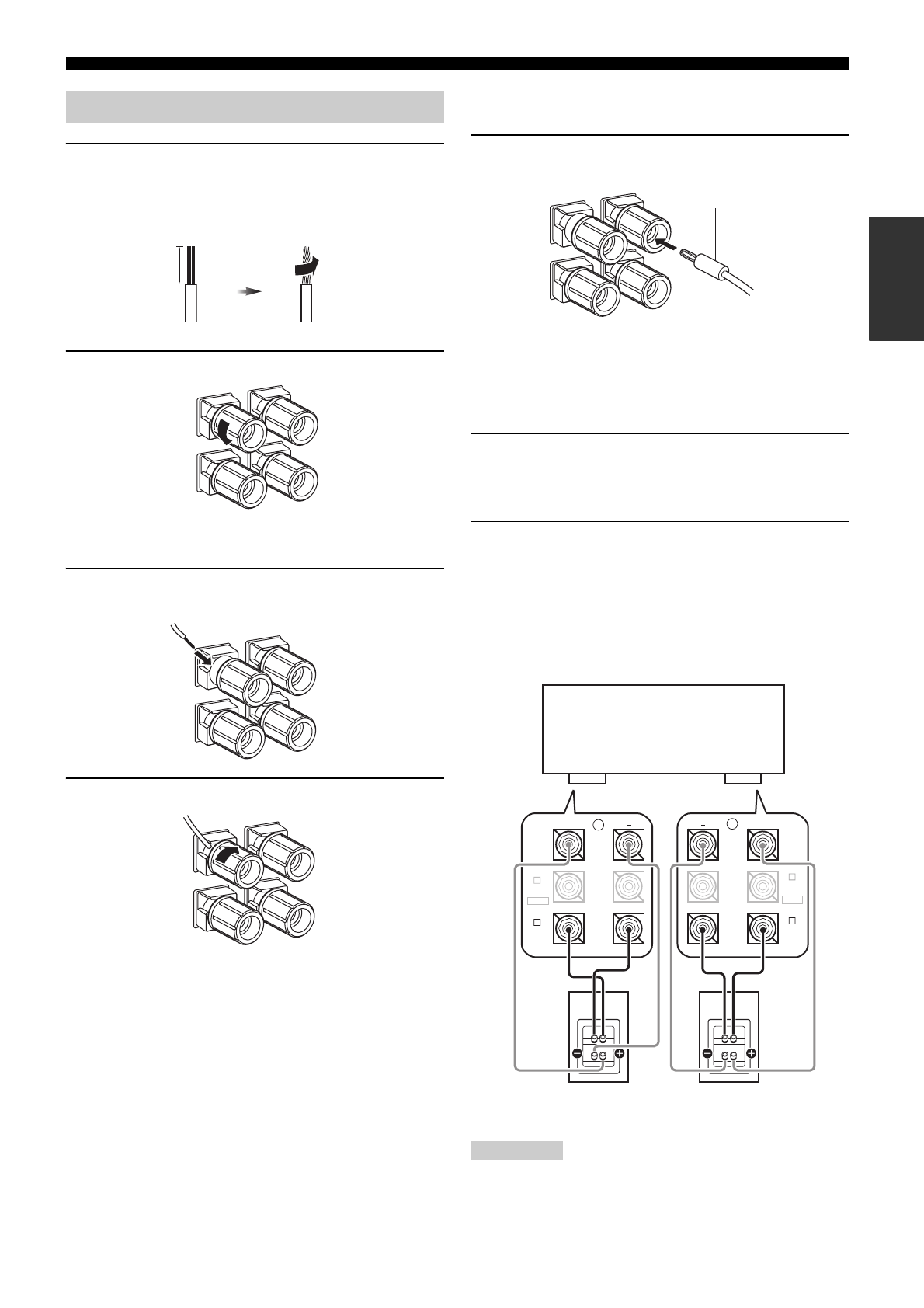

Подготовка

1

Удалите примерно 10 мм изоляционного слоя на
конце каждого провода колонки и затем
скрутите оголенные провода во избежание
короткого замыкания.

2

Освободите головку.

3

Вставьте открытый провод в промежуток с
внутренней стороны каждого терминала.

4

Закрутите головку для закрепления провода.

■

Подключение бананового штекера
(Только модель для Китая и общая модель)

Закрутите головку и затем вставьте соединитель
бананового штекера в конец соответствующего терминала.

■

Использование соединений двухканального
усиления

Данный аппарат позволяет выполнить соединения
двухканального усиления к одной акустической системе.
Убедитесь, что колонки поддерживают двухканальное усиление.
Для выполнения соединений двухканального усиления,
используйте терминалы FRONT A и SUR.BACK/BI-AMP
как показано ниже. Для запуска соединения
двухканального усиления, установите “BI-AMP” на “ON”
в “Дополнительные настройки” (смотрите стр. 120).

При выполнении обычного соединения, убедитесь, что замыкающие
бруски установлены в терминалы колонок соответствующим
образом. Подробнее, смотрите инструкцию к колонкам.

Подключение кабеля колонки

10 мм

Красная полоса: положительный (+)

Белая полоса: отрицательный (–)

Предупреждение

Удалите замыкающие бруски или мостики колонок для
разделения кроссоверов LPF (фильтр низких частот) и
HPF (фильтр высоких частот).

Примечание

Красная полоса: положительный (+)

Белая полоса: отрицательный (–)

банановый штекер

+

R

+

L

(SINGLE)

SUR. BACK/

BI-AMP

FRONT B/

ZONE

FRONT B/

FRONT A

EXTRA SP

A

B

SUR. BACK/

BI-AMP

FRONT B/

ZONE

FRONT A

EXTRA SP

A

B

Данный аппарат

Левая

Правая

Фронтальные колонки
