Соединения

22

 Ru

■

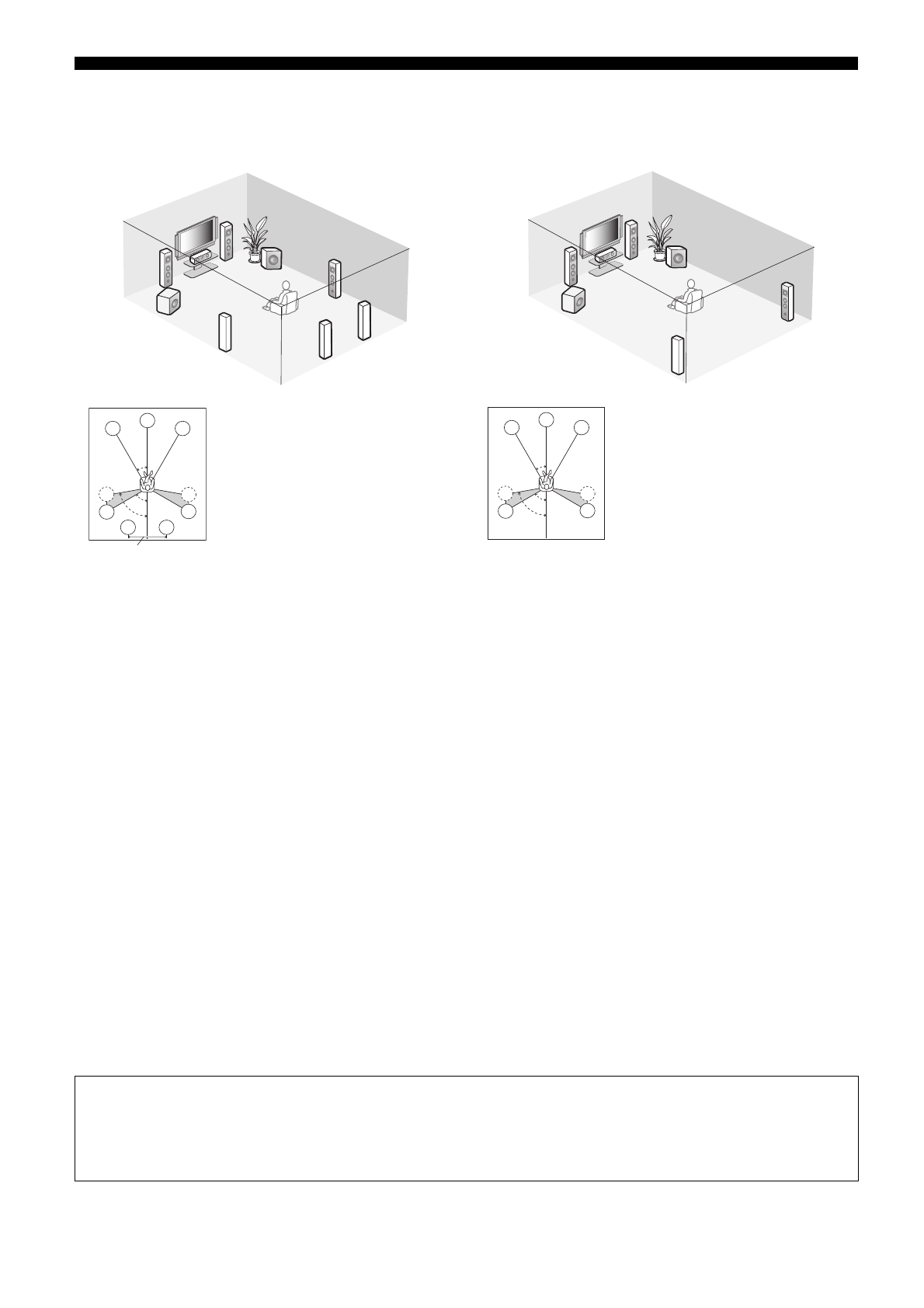

7.2/7.1 (или 6.2/6.1) -канальное расположение
колонок

Для информации по подключению, смотрите стр. 23.

Фронтальные левая и правая колонки
Центральная колонка
Левая и правая колонки окружающего звучания

Функции и настройки каждой колонки такие же, как и для
11.2/11.1-канального расположения колонок (смотрите
стр. 21).

Тыловые левая и правая колонки окружающего
звучания

Тыловые колонки окружающего звучания предназначены
для поддержки колонок окружающего звучания и
предоставляют более реалистичные переходы с передней
стороны на тыловую.
При использовании одной тыловой колонки окружающего
звучания, подключите тыловую колонку окружающего
звучания к терминалу колонки SUR.BACK/BI-AMP
(SINGLE), и установите колонку за местом слушателя.
Сигналы тылового левого и правого каналов
окружающего звучания микшируются и выводятся на одну
тыловую колонку окружающего звучания при установке
“Центр. тылы” на “Маленькая x1” или “Большая x1”
(смотрите стр. 84).

Сабвуфер

Более подробно, смотрите стр. 25.

y

Также, вместо тыловых колонок окружающего звучания, можно
использовать фронтальные колонки присутствия (смотрите
стр. 26).

■

5.2/5.1 -канальное расположение колонок

Для информации по подключению, смотрите стр. 23.

Фронтальные левая и правая колонки
Центральная колонка
Сабвуфер

Функции и настройки каждой колонки такие же, как и для
11.2/11.1-канального расположения колонок (смотрите
стр. 21).

Левая и правая колонки окружающего звучания

Подключите колонки окружающего звучания к
терминалам колонок SURROUND, даже при установке
колонок окружающего звучания за местом слушателя.
Для получения ровного и целого звукового поля за местом
слушателя, установите левую и правую колонки
окружающего звучания сзади далее по сравнению с
установкой в 11.2/11.1-канальном расположении колонок.
Сигналы тылового канала окружающего звучания
направляются на левую и правую колонки окружающего
звучания, если “Центр. тылы” установлен на “Нет”
(смотрите стр. 84).

Сабвуфер

Более подробно, смотрите стр. 25.

FR

FL

SBR

SBL

SL

SR

C

RSW

LSW

Обозначения колонок

FL/FR

: Фронтальная левая/правая

C

: Центральная

SL/SR

: Левая/правая

окружающего звучания

SBL/SBR

: Тыловая левая/правая

окружающего звучания

LSW/RSW

: Левый/правый

сабвуфер

60˚

30˚

SBR

SBL

FL

FR

C

SL

SR

SR

80˚

SL

30 см или более

FR

FL

SL

SR

RSW

LSW

C

60˚

30˚

FL

FR

C

SL

SR

SR

80˚

SL

Обозначения колонок

FL/FR

: Фронтальная левая/

правая

C

: Центральная

SL/SR

: Левая/правая

окружающего
звучания

LSW/RSW

: Левый/правый

сабвуфер

Для других комбинаций колонок

Можно прослушивать многоканальные источники с помощью программ звукового поля с использованием комбинации
колонок, кроме комбинаций колонок, указанных выше.
Используйте функцию автоматической настройки (смотрите стр. 42) или установите параметр “Устан. колонок” в
“Ручная настр.” (смотрите стр. 84) на вывод окружающего звучания на подключенные колонки.
