Соединения

36

 Ru

■

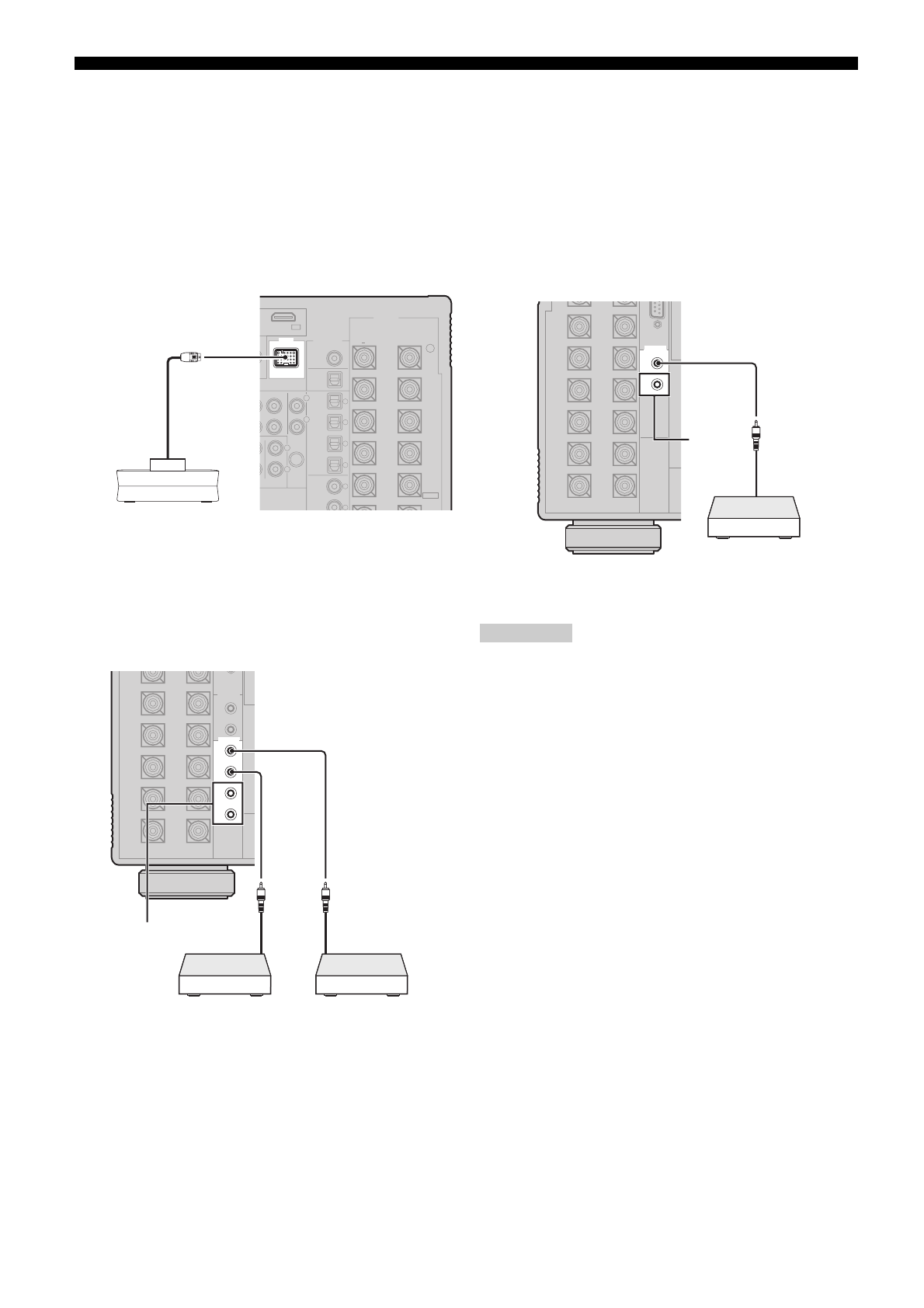

Подключение универсального дока Yamaha
для iPod

Данный аппарат оборудован терминалом DOCK на задней
панели, что позволяет подключить универсальный док
Yamaha для iPod (например, YDS-10, продающийся
отдельно), на который можно установить iPod и управлять
воспроизведением iPod через поставляемый пульт ДУ.
Подключите универсальный док Yamaha для iPod
(например, YDS-10, продающийся отдельно) к терминалу
DOCK на задней панели данного аппарата через
предназначенный кабель.

■

Использование гнезд REMOTE IN/OUT

Если компоненты могут передавать сигналы ДУ,
подключите гнезда REMOTE IN и REMOTE OUT к
входному и выходному гнездам ДУ через монофонический
аналоговый миникабель следующим образом.

* Можно подключить другую систему приемника инфракрасного

сигнала и компонента Yamaha к гнездам REMOTE IN 2 и OUT
2 таким же образом, как и к гнездам REMOTE IN 1 и OUT 1.

■

Использование гнезд TRIGGER OUT

Данный аппарат может управлять компонентами
(например, электрическим экраном, проектором, др.) в
соответствии с выбранным источником приема и
включением/отключением нужной зоны. Данный аппарат
посылает 12 В/15 мА прямой электрический ток на гнезда
TRIGGER OUT в соответствии с настройками “Триггерн.
выход” в “Ручная настр.” (смотрите стр. 94). Подключите
одно из гнезд TRIGGER OUT на данном аппарате и
входное гнездо триггера (или входное гнездо управления)
компонентов через монофонический аналоговый
миникабель следующим образом.

* Можно подключить другой компонент к гнезду TRIGGER

OUT 2, как и к гнезду TRIGGER OUT 1.

Срабатывание данной функции с компонентами может
изменяться в зависимости от компонентов. Смотрите инструкции
по эксплуатации к подключенным компонентам.

SPEAKERS

DIGITAL OUT

DOCK

GND

COAXIAL

REAR

PRESENCE

/ZONE

FRONT

PRESENCE

/ZONE

SURROUND

(SINGLE)

SUR. BACK/

BI-AMP

FRONT B

/ZONE

ZONE

DVR

TUNER

PHONO

CE

REAR

PRESENCE

CD-R

DVD

DVR

CD

MD/TAPE

CBL/SAT

OPTICAL

OPTICAL

BD/
HD DVD

6

5

4

3

2

1

EXTRA SP

IN4

+

R

L

R

L

L

Универсальный док

Yamaha для iPod

(например, YDS-10,

продающийся отдельно)

REMOTE

OUT

IN

OUT

IN

1

2

Управляемый

компонент (CD или DVD-

проигрыватель, др.)

*

Вход ДУ

Выход ДУ

Ресивер

инфракрасного сигнала

или управляемый

компонент

Примечание

TRIGGER

OUT

1

2

Электрический экран,

проектор, др.

*
