Соединения

25

 Ru

Подготовка

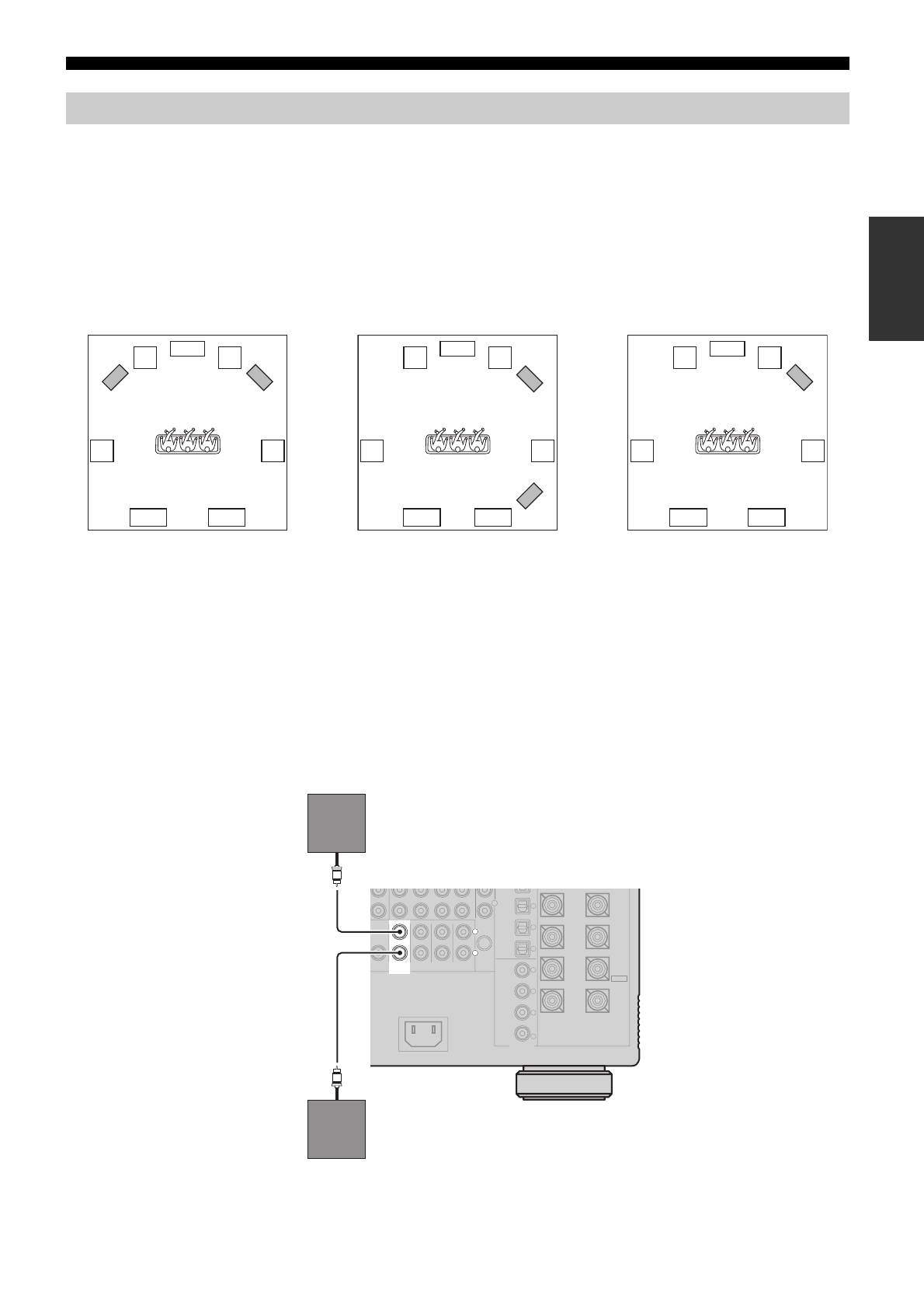

Использование сабвуферов со встроенными усилителями, например, Yamaha Active Servo Processing Subwoofer System,
позволяет не только усилить низкочастотные сигналы от любого или всех каналов, но также воспроизводить с высокой
точностью звучание канала LFE (низкочастотный эффект), содержащегося в цифровых аудиосигналах. Для уменьшения
отражения низкочастотного звука на стенах, слегка поверните и направьте сабвуфер в центр комнаты.
Можно использовать один или два сабвуфера, и выбирать различные позиции сабвуферов.

■

Конфигурация 1:
Фронтальные левый и правый

Установите “Конфигурация” в
“Сабвуфер” на “Стерео”
(смотрите стр. 85).

Обозначения колонок

FL/FR

: Фронтальная левая/

правая

C

: Центральная

SL/SR

: Левая/правая

окружающего звучания

SBL/SBR

: Тыловая левая/правая

окружающего звучания

LSW/RSW

: Левый/правый сабвуфер

■

Конфигурация 2:
Фронтальный и задний

Установите “Конфигурация” в
“Сабвуфер” на “Фронт. и тыл.”
(смотрите стр. 85).

Обозначения колонок

FL/FR

: Фронтальная левая/

правая

C

: Центральная

SL/SR

: Левая/правая

окружающего звучания

SBL/SBR

: Тыловая левая/правая

окружающего звучания

FSW/RSW

: Фронтальный/задний

сабвуфер

■

Конфигурация 3:
Один сабвуфер

Установите “Конфигурация” в
“Сабвуфер” на “Моно”
(смотрите стр. 85).

Обозначения колонок

FL/FR

: Фронтальная левая/

правая

C

: Центральная

SL/SR

: Левая/правая

окружающего звучания

SBL/SBR

: Тыловая левая/правая

окружающего звучания

SW

: Сабвуфер

■

Подключение сабвуферов

Использование сабвуферов

C

LSW

RSW

SL

SR

FL

FR

SBR

SBL

C

RSW

FSW

SL

SR

FL

FR

SBR

SBL

C

SW

SL

SR

FL

FR

SBR

SBL

PRE OUT

AC IN

GND

DIGITAL IN

SURROUND

(SINGLE)

SUR. BACK/

BI-AMP

FRONT B

/ZONE

FRONT A

CENTER

(FRONT)

(SINGLE)

SUR. BACK

(REAR)

SUBWOOFER

FRONT

PRESENCE

REAR

PRESENCE

DVD

DVR

DVD

DTV

CD

CBL/SAT

OPTICAL

COAXIAL

BD/
HD DVD

8

7

6

5

4

3

2

EXTRA SP

R

L

R

Левый (или фронтальный) сабвуфер

Правый (или задний) сабвуфер

y

При подключении одного сабвуфера, подключите сабвуфер к
левым гнездам SUBWOOFER PRE OUT.
