Соединения

35

 Ru

Подготовка

■

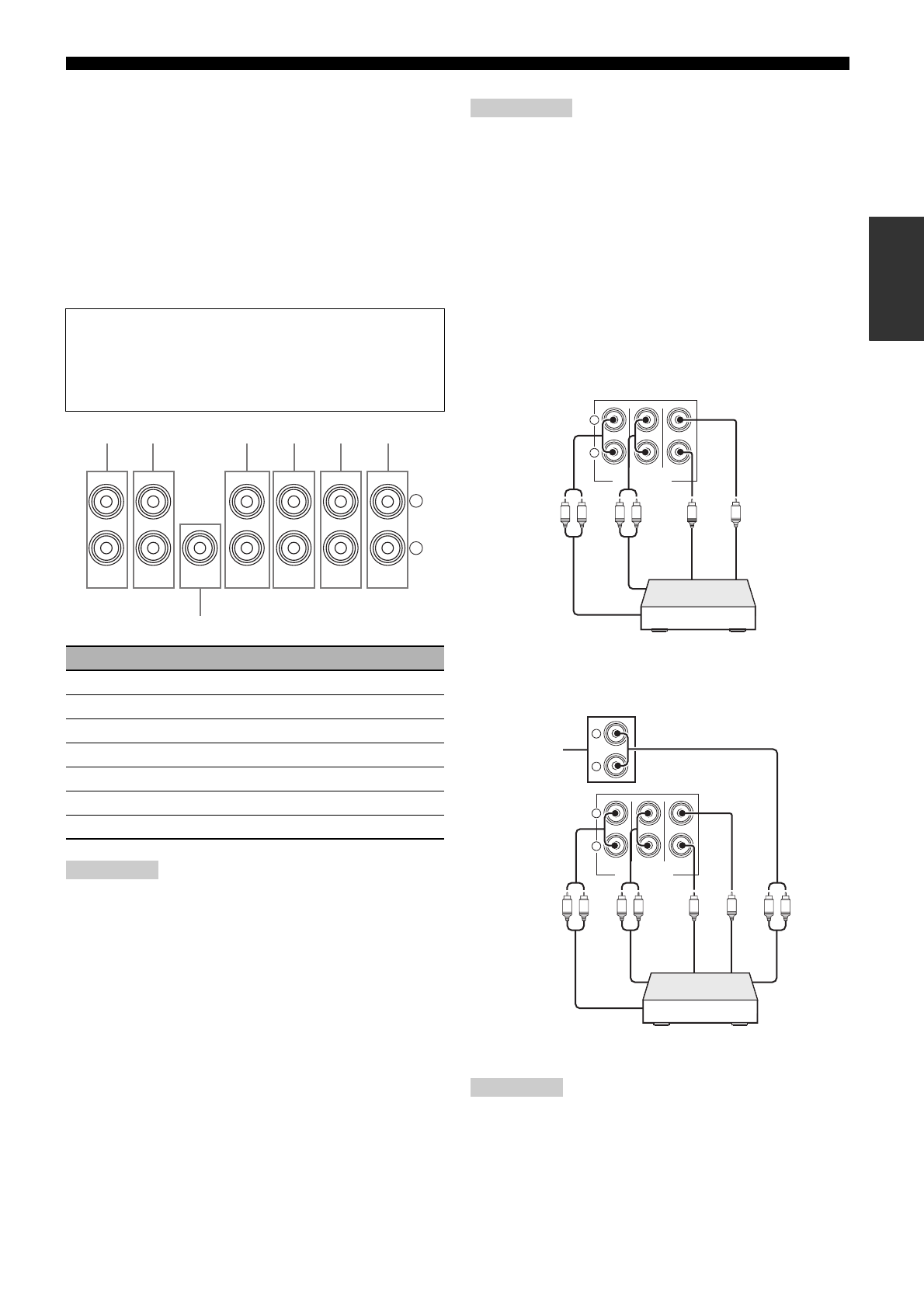

Подключение внешних усилителей

Данный аппарат обладает более чем достаточной
мощностью для любого домашнего использования.
Однако, если вы хотите использовать внешние усилители,
подключите внешние усилители к гнездам PRE OUT.
Каждое гнездо PRE OUT выводит сигналы одинакового с
соответствующими терминалами SPEAKERS канала.

y

Используйте внешние усилители в следующих случаях:

– когда нужно добавить больше мощности к воспроизведению колонок
– когда нужно использовать другой усилитель для самих звуков
– когда нужно воспроизвести 11.2-канальное окружающее звучание в

основной зоне, с использованием других зон (смотрите стр. 111)

* При подключении только одного внешнего усилителя к тыловому

каналу окружающего звучания, подключите его к гнезду SINGLE.

■

Подключение многоформатного
проигрывателя или внешнего декодера

Данный аппарат оборудован 6-ю дополнительными входными
гнездами (левым и правым FRONT, CENTER, левым и правым
SURROUND и SUBWOOFER) для дискретного
многоканального приема от многоформатного проигрывателя,
внешнего декодера, звукового процессора или предусилителя.
При установке “Входн. каналы” на “8 канальный” в
“Назн.Multi CH” (смотрите стр. 83), для приема 8-
канальных сигналов, можно использовать входные гнезда,
назначенные как “Фронт. вход.” в “Назн.Multi CH”
(смотрите стр. 83) вместе с гнездами MULTI CH INPUT.
Подключите выходные гнезда многоформатного
проигрывателя или внешнего декодера к гнездам MULTI
CH INPUT. Убедитесь, что левое и правое выходные гнезда
подключены к левому и правому входным гнездам для
фронтального канала и канала окружающего звучания.

•

При выборе компонента, подключенного к гнездам MULTI CH
INPUT как источника поступающего сигнала (смотрите стр. 50),
данный аппарат автоматически выключает цифровой процессор
звукового поля, и выбор программ звукового поля становится
невозможным.

•

Аудиосигналы, поступающие на гнезда CENTER и
SUBWOOFER MULTI CH INPUT, микшируются на левый и
правый каналы наушников.

•

Данный аппарат перенаправляет аудиосигналы, поступающие
на гнезда CENTER и/или SUBWOOFER MULTI CH INPUT, на
фронтальные каналы левой и правой колонок, при установке
“Center” и/или “Configuration” в “Speaker Set” на “None”
(смотрите стр. 84). Перед использованием данной функции,
рекомендуется подключить как минимум 5.1-канальную
акустическую систему.

Для 6-канального входа

Для 8-канального входа

* Входные аналоговые аудиогнезда, назначенные как “Фронт.

вход.” в “Назн.Multi CH” (смотрите стр. 83).

Режим предварительного усиления

Если нужно использовать внешние усилители для всех каналов в
основной зоне, установите “PREAMP MODE” на “ON” в
дополнительных настройках (смотрите стр. 120). Когда “PREAMP
MODE” установлен на “ON”, энергопотребление снижается.

Гнездо PRE OUT

Выходной аудиоканал

1

FRONT

Фронтальная левая/правая

2

SURROUND

Левая/правая окружающего звучания

3

SUBWOOFER

Сабвуфер левый/правый (смотрите стр. 25)

4

SUR.BACK

Тыловая левая/правая окружающего звучания *

5

FRONT PRESENCE

Фронтальная присутствия левая/правая

6

REAR PRESENCE

Задняя присутствия левая/правая

7

CENTER

Центральная

Примечание

PRE OUT

SURROUND

CENTER

(FRONT)

(SINGLE)

SUR. BACK

(REAR)

SUBWOOFER

FRONT

PRESENCE

REAR

PRESENCE

FRONT

R

L

1

2

3

7

4

5

6

Примечания

Примечание

MULTI CH INPUT

FRONT (6CH)

CENTER

SUBWOOFER

SURROUND

SB (8CH)

R

L

L

R

L

R

Вых

од са

бву
фер

а

Многоформатный проигрыватель/

Внешний декодер

Це
нтр
ал

ьн

ый в

ы

хо

д

Выход окружаю

щ

его

звучания

Фр
он

тал
ьн

ый вых

од

MULTI CH INPUT

FRONT (6CH)

CENTER

SUBWOOFER

SURROUND

SB (8CH)

R

L

R

L

L

R

L

R

L

R

Многоформатный проигрыватель/

Внешний декодер

Вы
ход
 т

ы

ло

вог
о

ок

ру

жающе

го

 зв
уч

ани
я

Вых

од

 са
бв

уфе

ра

Це
нт

ра

льн
ый вых

од

В

ы

ход

 о

кр

уж

ающ

его

зв

уч

ани
я

*

Фр
он

та

льн
ый вых

од
