Соединения

38

 Ru

■

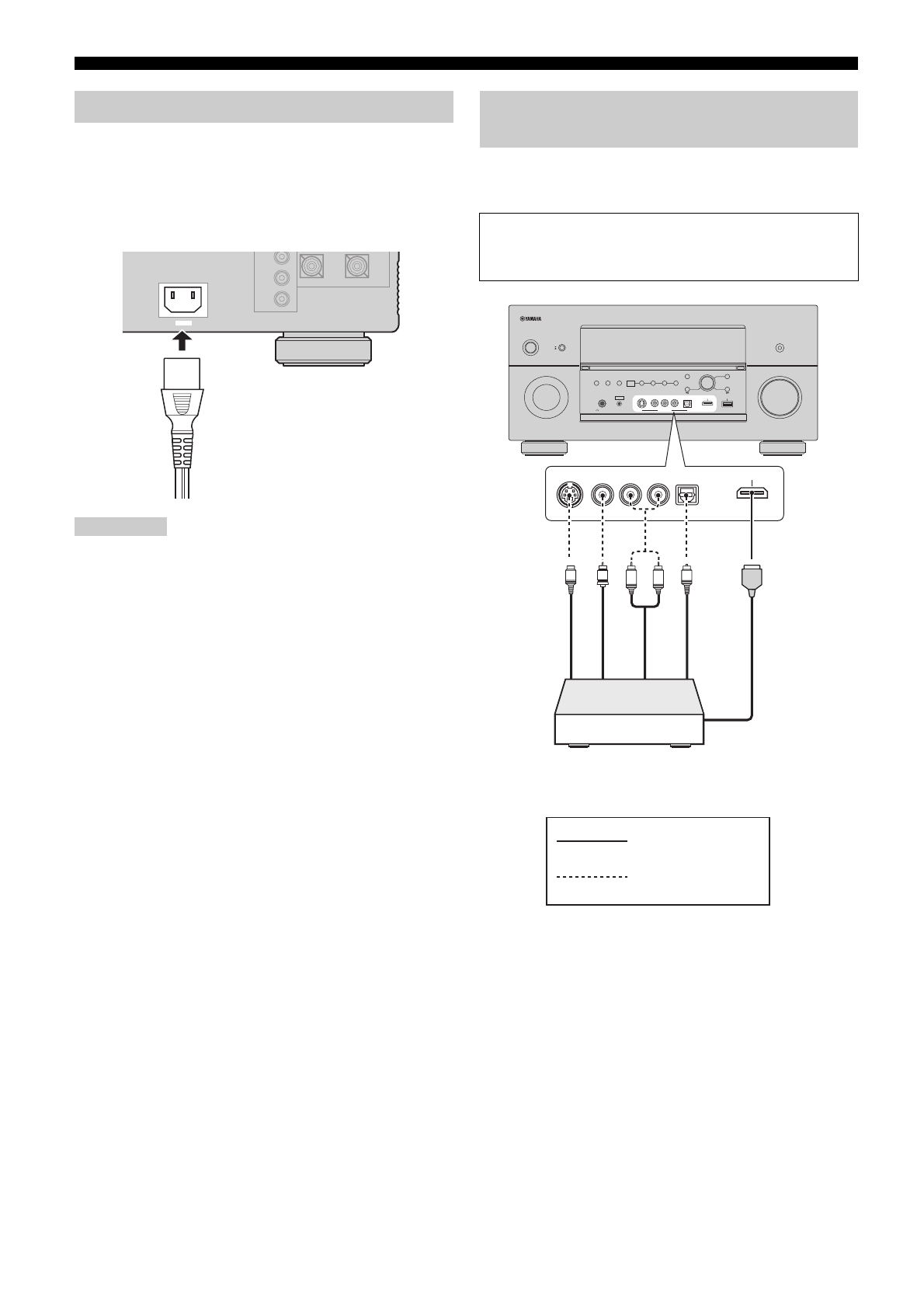

Подключение силового кабеля переменного
тока

Вставьте поставляемый силовой кабель переменного тока
в терминал переменного тока (AC IN) после завершения
всех соединений, и затем подключите силовой кабель
переменного тока к сети переменного тока.

(Только модель для Азии) Перед подключением данного
аппарата к розетке переменного тока, выберите один из
поставляемых силовых кабелей, подходящий для типа розетки
переменного тока в вашем регионе.

■

AC OUTLET(S) (SWITCHED)

Модель для Соединенного Королевства Великобритании и
Северной Ирландии ........................................  1 выход
Модель для Кореи ................................... Отсутствует
Другие модели................................................. 2 выхода
Данный(ые) выход(ы) используются для подачи питания
на любые подключенные компоненты. Подключите
силовые кабели других компонентов к данному(ым)
выходу(ам). Питание на данный(е) выход(ы) подается,
когда данный аппарат находится во включенном
состоянии. Однако, питание на данный(е) выход(ы)
прерывается при отключении данного аппарата. Для
информации по максимальному напряжению или общему
энергопотреблению компонентов, подключаемых к
данному(ым) выходу(ам), смотрите “Технические
характеристики” на стр. 138.

Для подключения игровой приставки или видеокамеры к
данному аппарату, используйте гнезда VIDEO AUX на
фронтальной панели.

Подключение силового кабеля

Примечание

AC IN

К розетке переменного тока

Использование гнезд VIDEO AUX
на фронтальной панели

Предупреждение

Перед выполнением подключений, обязательно выключите
звук данного аппарата и других компонентов.

MASTER

MAIN ZONE

INPUT

ON
OFF

MIC

OPTIMIZER

AUDIO SELECT

SPEAKERS

A

B

YPAO

SILENT CINEMA

PHONES

ON/OFF

PURE DIRECT

VOLUME

MULTI
ZONE

STRAIGHT

ZONE ON/OFF

MENU

TONE CONTROL

ZONE

CONTROLS

REC OUT/

ZONE 2

EFFECT

PUSH ENTER

PROGRAM

R

L

OPTICAL

HDMI IN

USB

AUDIO

VIDEO AUX

S VIDEO

VIDEO

ZONE 3

ZONE 4

ZONE 2

R

L

OPTICAL

AUDIO

S VIDEO

VIDEO

HDMI IN

O

V

S

L

R

Игровая консоль

или видеокамера

О

пти
че

ск

ий вых

од

В

иде

ов

ы

хо

д

S-

V

id

eo вых

од

А

удиовых

од

HDMI выход

Рекомендуется

Альтернатива
