Соединения

21

 Ru

Подготовка

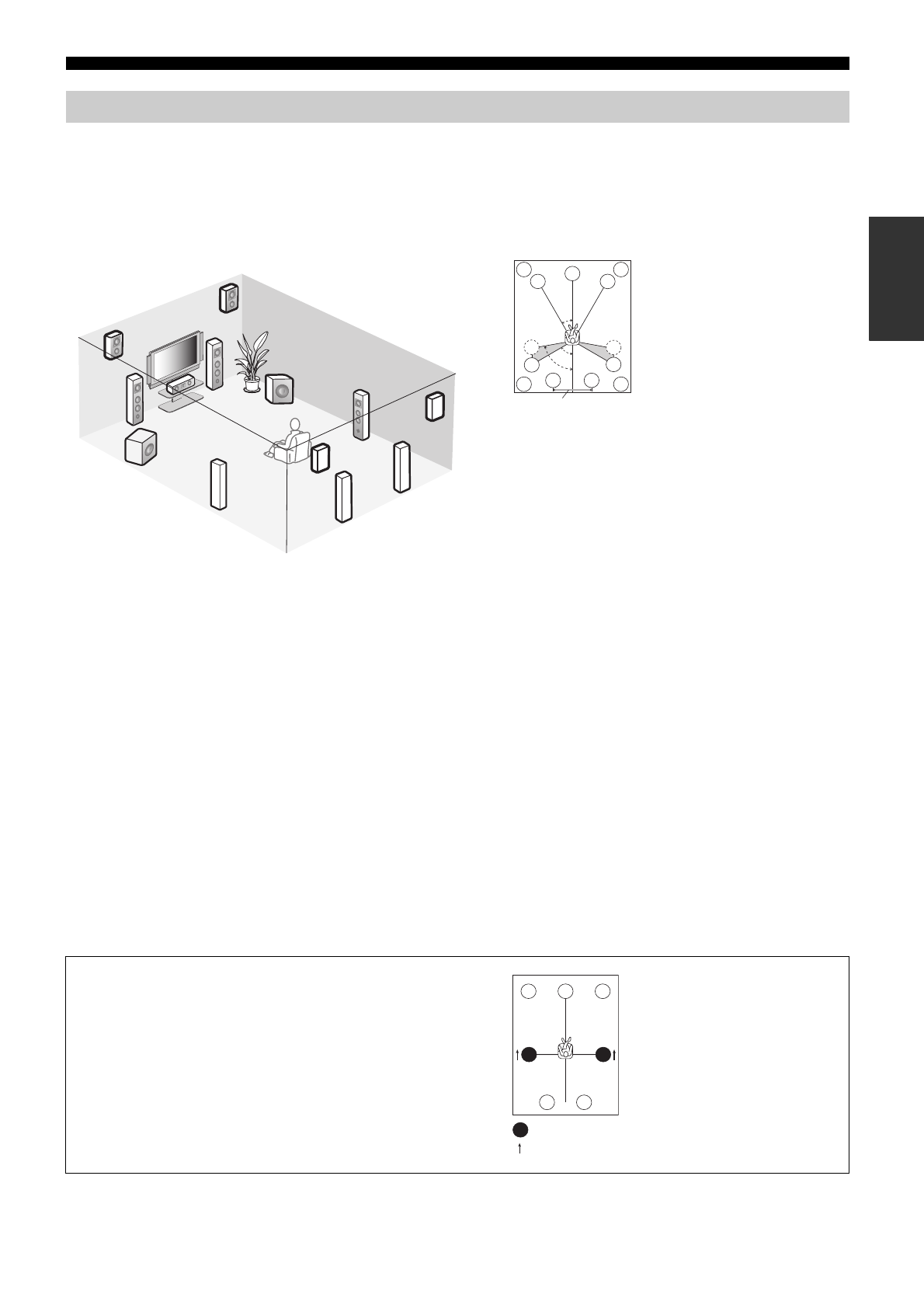

На схеме ниже отображено рекомендуемое расположение колонок. Данное расположение позволяет прослушивать
сигналы CINEMA DSP и многоканальные аудиоисточники.

■

11.2/11.1 -канальное расположение колонок

11.2/11.1-канальное расположение колонок очень рекомендуется для воспроизведения звучания аудиоформатов высокой
четкости (Dolby TrueHD, DTS-HD Master Audio, др.), а также обычных аудиоисточников с помощью программ звукового
поля. Смотрите стр. 23 для информации по подключению.

Фронтальные левая и правая колонки

Фронтальные колонки предназначены для воспроизведения основного исходящего звучания и эффектов звучания. Разместите
данные колонки на одинаковом расстоянии от идеального места слушателя. Расстояние каждой колонки с каждой стороны
видеоэкрана должно быть одинаковым.

Центральная колонка

Центральная колонка предназначена для воспроизведения звуковых сигналов центрального канала (диалог, вокальное
произведение и т.д.). Если, по некоторым причинам, использование центральной колонки невозможно, вы можете
обойтись без нее. Однако, наилучший результат достигается при использовании полной системы.

Левая и правая колонки окружающего звучания

Колонки окружающего звучания используются для эффектов и окружающего звучания.

Тыловые левая и правая колонки окружающего звучания

Тыловые колонки окружающего звучания предназначены для поддержки колонок окружающего звучания и
предоставляют более реалистичные переходы с передней стороны на тыловую.

Фронтальная и задняя левая и правая колонки присутствия

Более подробно, смотрите стр. 26.

Левый и правый сабвуферы

Более подробно, смотрите стр. 25.

Размещение колонок

FR

FL

SBR

SBL

RPL

FPL

FPR

RPR

SL

SR

RSW

LSW

C

60˚

30˚

SBR

SBL

RPR

RPL

FPR

FPL

FL

FR

C

SL

SR

SR

80˚

SL

Обозначения колонок

FL/FR

: Фронтальная левая/правая

C

: Центральная

SL/SR

: Левая/правая окружающего звучания

SBL/SBR

: Тыловая левая/правая окружающего

звучания

FPL/FPR

: Фронтальная присутствия левая/правая

RPL/RPR

: Задняя присутствия левая/правая

LSW/RSW

: Левый/правый сабвуфер

30 см или более

Использование двухполюсных колонок

Для точного воспроизведения с использованием режимов
окружающего звучания THX, рекомендуется
использовать двухполюсные колонки для левого и
правого каналов окружающего звучания. При
использовании двухполюсных колонок, разместите
колонки окружающего звучания и тыловые колонки
окружающего звучания как показано ниже. Расстояние
между тыловыми колонками окружающего звучания
должно быть меньше, чем при обычной расстановке
колонок.

FL

SR

SL

FR

C

SBR

SBL

: Двухполюсная колонка
: Направление фазы двухполюсной колонки
